Энергоэффективное освещение с датчиком движения DEKraft — преимущества автоматического управления
Датчик движения DEKraft серии ДДИ-101 автоматически включает электрическую нагрузку при обнаружении движения и отключает её после заданного интервала. Основное назначение — управление освещением, также датчик может применяться в цепях сигнализации и контроля доступа, если электрические параметры согласованы со схемой. Автоматизация сокращает время работы светильников при отсутствии людей. Серия включает исполнения с различной геометрией зоны. ДДИ-101 01 имеет обзор 360 и радиус действия до 6 м, ДДИ-101 02 — обзор 180 и диапазон расстояния 2–12 м.
Состав серии
ДДИ-101 — стационарный инфракрасный датчик для локального управления нагрузкой. Он может коммутировать осветительные приборы и другое оборудование при соблюдении паспортных ограничений. Устройство не заменяет автоматический выключатель или предохранитель, защищающий линию от сверхтока, и не является охранным извещателем без специального подтверждения. При выборе исполнения анализируют следующие параметры:

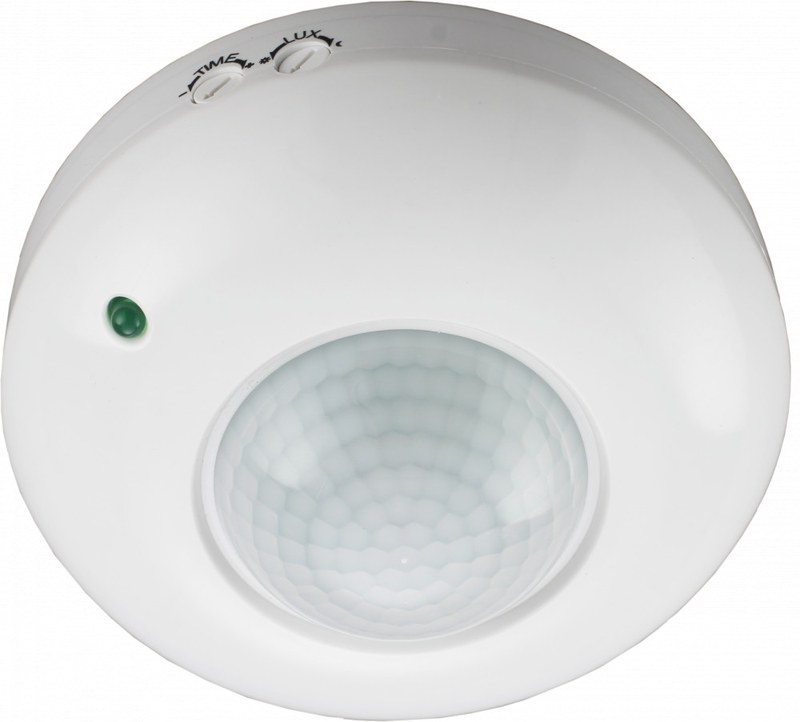

- ДДИ-101 01 — круговая зона обзора 360, радиус обнаружения до 6 м, мощность подключаемой нагрузки до 1200 Вт,

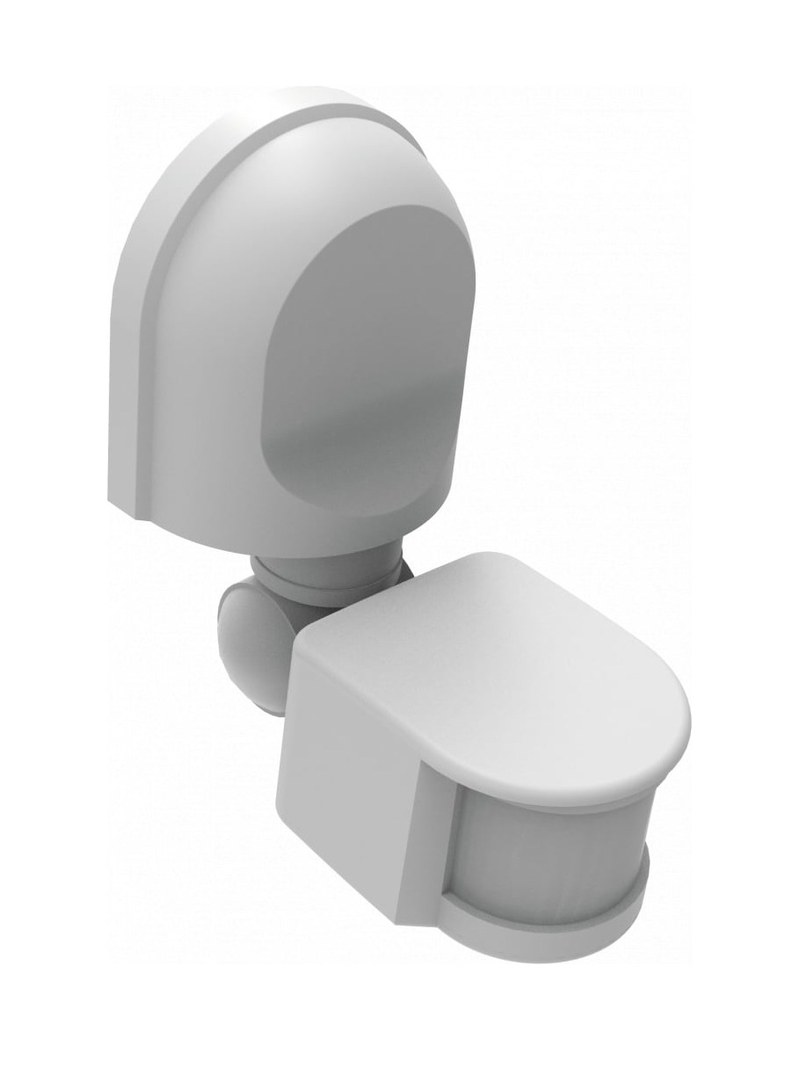

- ДДИ-101 02 — секторная зона обзора 180, расстояние обнаружения 2–12 м, мощность нагрузки до 1200 Вт,
- настраиваемые функции — время отключения, порог освещённости и чувствительность по расстоянию,
- варианты цвета корпуса — белый или чёрный в зависимости от артикула,
- способ установки — стационарный, с соблюдением монтажного положения, указанного для выбранной модели.
Принцип обнаружения и коммутации
Инфракрасный сенсор регистрирует изменение теплового излучения в поле зрения. Оптика формирует чувствительные сегменты; движение объекта с температурой, отличающейся от фона, изменяет сигнал между ними. Электронный блок обрабатывает его и включает выходную цепь. При отсутствии новых событий нагрузка отключается после заданной задержки. Датчик реагирует на перемещение, а не на неподвижное присутствие. Порог освещённости задаёт условие включения при обнаружении движения и позволяет не включать светильники при достаточном естественном свете. Время отключения определяет длительность работы после последнего события. Чувствительность по расстоянию ограничивает дальность реакции; её настраивают по планировке, чтобы исключить срабатывания за пределами нужной зоны.
Конструкция и электрические параметры
Устройство включает инфракрасный чувствительный элемент, оптическую систему, электронный блок обработки, коммутационный элемент, регуляторы и корпус. Оптика формирует диаграмму обнаружения, схема оценивает сигнал и управляет выходом. Регуляторы задают задержку отключения, порог освещённости и дальность действия. Максимальная мощность не означает одинаковой пригодности к любому типу нагрузки. Светодиодные драйверы могут иметь кратковременный пусковой ток выше установившегося. При групповой нагрузке оценивают суммарный бросок тока и характеристики выходного элемента. При необходимости применяют промежуточное реле или контактор, рассчитанный на соответствующую нагрузку. Защиту линии выбирают по проводникам и расчётному току.
Монтаж и подключение
Установку выполняют при снятом напряжении. Датчик размещают так, чтобы поле зрения охватывало нужную область, исключая непосредственное воздействие отопительных приборов, воздушных потоков и нагревающихся поверхностей. Высоту и положение определяют по инструкции модели, крепление должно исключать смещение. До подачи питания проверяют паспортное напряжение, подготовку жил, затяжку зажимов и защиту линии. Фазу, нейтраль и выход на нагрузку подключают по схеме производителя. Ошибочное соединение может повредить оборудование и создать электрическую опасность. Защитный проводник используют только по назначению, не заменяя им рабочий проводник. После проверки выполняют испытание: проверяют обнаружение вблизи и на границе зоны, работу при разной освещённости и длительность задержки. Затем корректируют чувствительность и время. Для сектора 180 контролируют его края, для обзора 360 — направления вокруг точки установки. Настройка должна соответствовать маршруту движения и не вызывать лишних включений.
При интеграции в групповую систему управления следует заранее определить, какая нагрузка обслуживается каждой точкой обнаружения и как ведёт себя освещение при повторных событиях. Для проходных зон избыточно длинная выдержка увеличивает время горения после ухода людей, а слишком короткая приводит к повторным отключениям при медленном перемещении или остановках. Уставку выбирают по длительности штатного маршрута и характеру пребывания в помещении. В протоколе пусконаладки фиксируют исполнение, положение регуляторов, проверенные точки и фактическое время отключения. Такие записи позволяют воспроизводить настройку после обслуживания или изменения планировки. Результаты испытаний фиксируют в протоколе наладки.
Таким образом, ДДИ-101 предназначен для локального автоматического управления освещением и совместимыми электрическими нагрузками. Круговой вариант 360 с радиусом до 6 м и секторный 180 с дальностью 2–12 м охватывают разные планировочные задачи. Надёжность применения зависит от выбора исполнения, правильного подключения, учёта пускового тока, настройки времени и порога освещённости, а также проверки зоны после установки. Требования электробезопасности соблюдают на этапах проектирования и эксплуатации. Компания «Олниса» осуществляет поставку промышленного оборудования, включая датчики движения DEKraft.
