Пружинная клемма DEGSON DS 1.5-01P-11 — компактность, надежность и удобство монтажа

DEGSON DS1.5-01P-11 — проходная клемма серии DS для шкафов управления и промышленной автоматики. Она соединяет два проводника внутренней шиной. Технология Push-in не требует винтовой подтяжки. Корпус устанавливается на рейку NS 35. Параметры исполнения уточняются по полному артикулу.

Технические характеристики

Основные параметры распространённых исполнений:

• тип изделия — однорядная проходная клемма с двумя точками присоединения,
• способ фиксации проводников — пружинный зажим Push-in,
• номинальное сечение — 1,5 мм2,
• диапазон сечений — от 0,14–0,2 до 1,5 мм2 в зависимости от исполнения и типа жилы,
• номинальный ток по IEC — 17,5 А,
• номинальное напряжение по IEC — 500 В,
• ширина модуля — 3,5 мм, монтажное основание — DIN-рейка NS 35,
• цвет стандартного корпуса — серый.

Для отдельных модификаций параметры UL составляют 15 А и до 600 В. Номиналы IEC и UL нельзя отождествлять. Допустимая нагрузка зависит также от провода, теплоотвода и режима цепи.

Конструкция и материалы

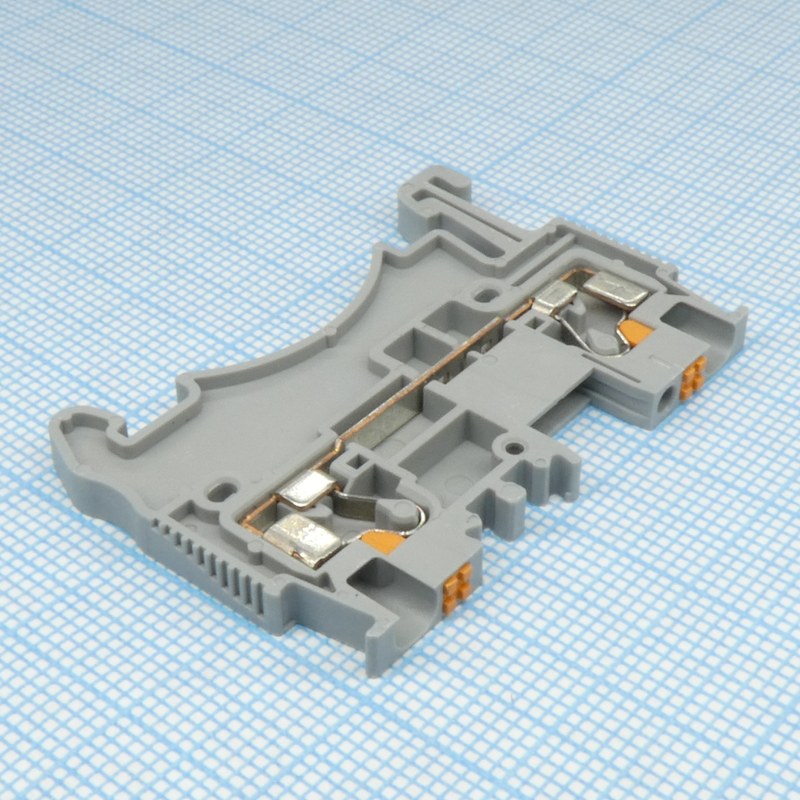

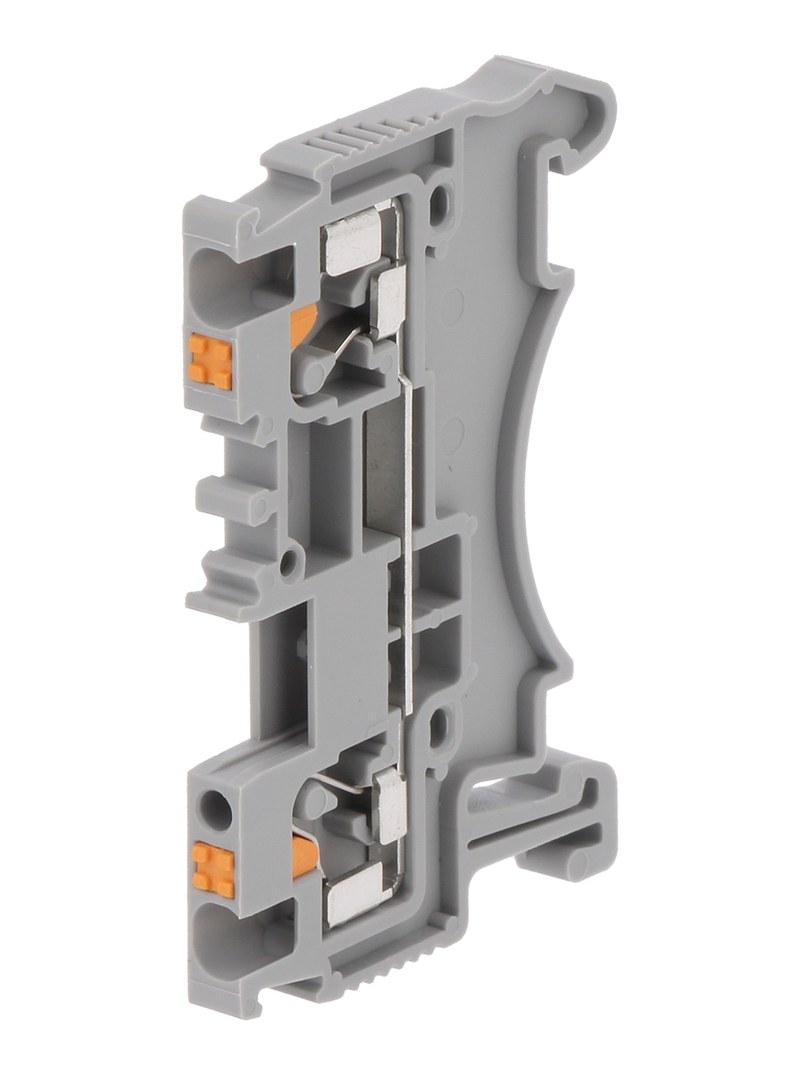

Корпус содержит токоведущий элемент и два ввода. Проводники устанавливаются с противоположных сторон общего электрического узла, поэтому клемма выполняет функцию прямого соединения без коммутации и защиты. Контактный элемент изготовляется из медного сплава, а усилие прижатия создаётся упругой стальной пружиной. Такое разделение функций стабилизирует контактное усилие. Конструктивное исполнение предусматривает следующие элементы:

• изолирующий корпус с направляющими для ввода проводов,
• проводящую перемычку внутри контактной камеры,
• пружинные узлы удержания жил в местах присоединения,
• кнопки освобождения зажимов при демонтаже проводников,
• профиль крепления для фиксации на стандартной DIN-рейке,
• посадочные места для маркировки и совместимых межклеммных перемычек.

Изоляция разделяет соседние цепи. При расчёте ширины ряда учитывают крышки, стопоры и необходимые промежутки.

Принцип контактирования Push-in

В основе технологии Push-in лежит контактное соединение, в котором подготовленный проводник вводится в канал и фиксируется пружиной. Для жёсткой однопроволочной жилы либо гибкой жилы с правильно обжатым наконечником присоединение обычно выполняется прямым введением. После ввода жилы пружина прижимает её к шине. Отсутствие винтового узла уменьшает риск ослабления контакта при вибрации. Последовательность монтажа включает следующие операции:

• проверку отсутствия напряжения и исключение повторной подачи питания,
• выбор допустимого сечения и конструкции жилы, удаление изоляции на длину,
• предусмотренную конкретным исполнением клеммы,
• установку наконечника на многопроволочную жилу при необходимости,
• введение подготовленного конца в контактный канал до надёжной фиксации,
• проверку механического удержания лёгким контрольным подтягиванием.

Для извлечения провода используется предусмотренная конструкцией кнопка разблокировки. Извлечение без разблокировки может повредить зажим. Деформированный конец провода перед повторной установкой подготавливают заново.

Сборка клеммных рядов

Клемма крепится на рейке шириной 35 мм и используется как отдельный модуль либо элемент групповой сборки. Последовательная установка формирует клеммное поле. Ряд фиксируют стопорами, открытые стороны закрывают торцевыми крышками. При создании клеммного узла учитываются следующие монтажные требования:

• достаточное пространство для ввода и извлечения проводников,
• разделение цепей с различным назначением и потенциалами,
• надёжное крепление рейки к несущей поверхности шкафа,
• корректная установка штатных перемычек без перегрузки общего участка,
• нанесение читаемой маркировки в соответствии с электрической схемой,
• сохранение необходимых изоляционных расстояний между группами цепей.

Штекерные перемычки серии DS позволяют объединять соседние клеммы в общую электрическую точку. Токи ответвлений рассчитывают по схеме. Перемычка не повышает номинал клеммы; совместимость аксессуаров проверяют по исполнению. Маркировка соединений должна соответствовать их обозначениям цепей на схеме.

Области применения

Клемма соединяет проводники цепей управления и сигнализации. Типовые задачи включают:

• коммутационные соединения между клеммными рядами и контроллерами,
• подключение датчиков положения,
• давления и технологических параметров,
• разводку цепей дискретного ввода и вывода,
• организацию соединений в шкафах релейной автоматики,
• подведение питания к маломощным исполнительным и интерфейсным устройствам.
• Выбор применения требует проверки токов,
• напряжения и условий электромагнитной совместимости.

Чувствительные цепи прокладывают с учётом помех.

Таким образом, DEGSON DS1.5-01P-11 представляет собой компактный проходной соединительный модуль для установки на DIN-рейку. Пружинный зажим поддерживает постоянное контактное усилие, а модульная конструкция обеспечивает построение маркированных клеммных полей. Надёжность зависит от сечения, нагрузки и правильной подготовки жил. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электротехнические компоненты для шкафов управления и распределительных систем.
