Клемма DEGSON 2EDGRT-5.0-04P — эффективное решение для коммутации в промышленных системах

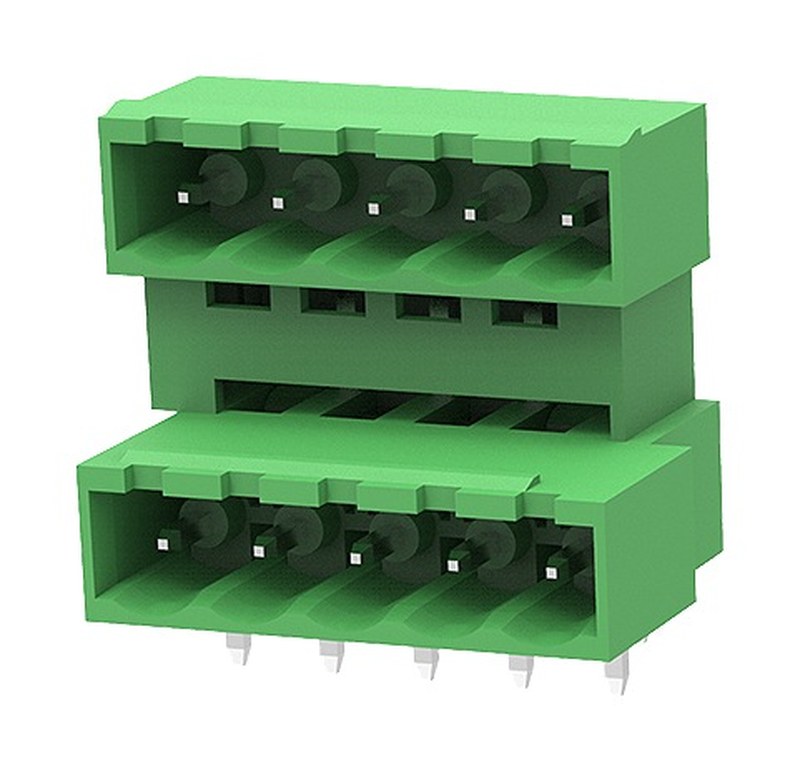

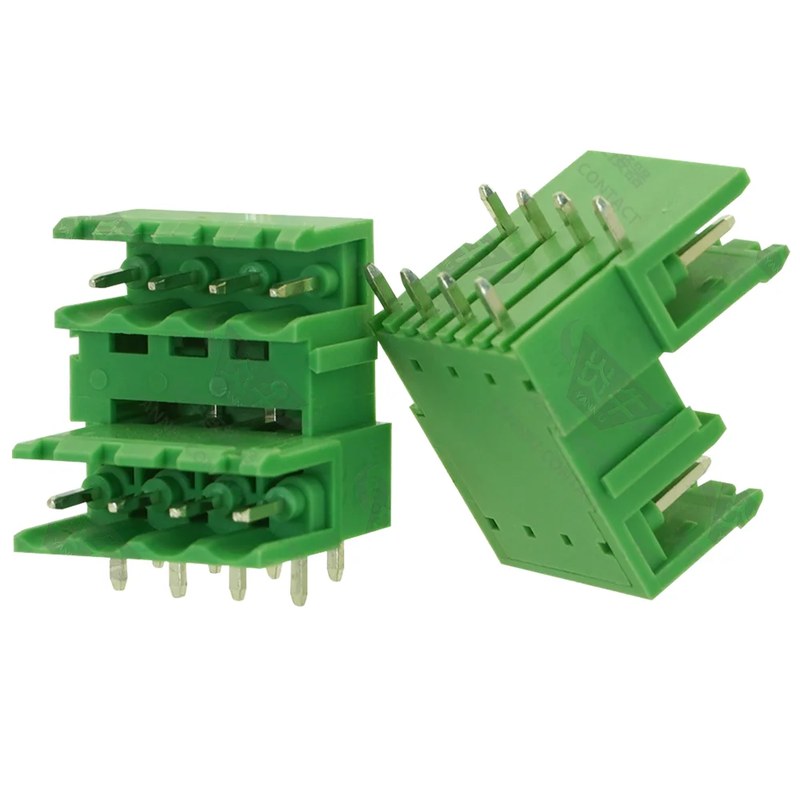

DEGSON 2EDGRT-5.0-04P представляет собой четырехполюсную розеточную часть разъемного клеммного соединения, предназначенную для установки на печатную плату. Изделие обеспечивает электрический переход между проводниковыми дорожками платы и ответной штекерной частью без нарушения паяных соединений. Конструкция ориентирована на компактное размещение цепей питания, управления и сигнализации в электронных модулях промышленного назначения. Двухрядное расположение выводов отличает данную модификацию от однорядных розеток с аналогичным шагом контактов. При проектировании учитывают параметры ответного разъема и платы.
Технические характеристики
Основные параметры DEGSON 2EDGRT-5.0-04P включают:
- тип изделия — разъемная розеточная клемма для печатной платы,
- число электрических полюсов — 4,
- шаг контактных позиций — 5,0 мм,
- число рядов выводов — 2,
- расположение выводов — прямолинейное двухрядное,
- направление соединения — 0,
- номинальный ток по IEC — 10 А,
- номинальное напряжение по IEC — 320 В,
- номинальное импульсное выдерживаемое напряжение для категории III при степени загрязнения 2 — 4 кВ,
- номинальное напряжение по UL для групп B и D — 300 В,
- номинальный ток по UL для группы B — 15 А,
- для группы D — 10 А,
- температура окружающей среды при эксплуатации — от −40 до +105 C с учетом снижения допустимой нагрузки,
- цвет изоляционного корпуса — зеленый,
- способ крепления на плате — пайка выводов в монтажные отверстия.
Конструкция и материалы
Несущий корпус выполнен из полиамида PA66, который сочетает электроизоляционные свойства с механической жесткостью, необходимой для сохранения геометрии контактных гнезд. Материал относится к группе изоляции I и имеет класс горючести UL 94 V-0. Такая классификация характеризует поведение полимера при стандартизованном испытании, но не означает негорючесть изделия при любых внешних воздействиях. Размещение контактных элементов внутри корпуса обеспечивает их пространственное разделение и формирует механический интерфейс для сопряжения. Токоведущие части изготовлены из меди; поверхности контактных участков имеют оловянное покрытие. Оно предназначено для формирования стабильного электрического контакта и технологической совместимости с предусмотренными способами соединения. Однако сопротивление сопряжения зависит ещё от состояния поверхности, усилия прижатия, числа циклов размыкания и внешней среды. Четыре независимые электрические позиции допускают распределение цепей в пределах установленной схемы, при этом перемычки между контактами конструкцией розетки не подразумеваются.
Принцип работы и электрическое сопряжение
После установки ответной части ее проводящие элементы входят в гнезда розетки и образуют разъемные контактные пары. Электрический ток проходит через контактный интерфейс к припаянным выводам и далее к медным дорожкам печатной платы. При демонтаже ответную часть извлекают без нарушения паяных соединений. Сам компонент не выполняет функций защиты от сверхтока, коммутации под нагрузкой или электрического преобразования; соответствующие задачи решаются другими элементами схемы. Для надежного сопряжения необходимо контролировать следующие условия:
- совпадение серии и геометрии ответного разъема с посадочным интерфейсом розетки,
- соответствие расположения четырех цепей электрической схеме модуля,
- отсутствие перекоса и чрезмерных боковых усилий при стыковке,
- соблюдение ограничений по току,
- напряжению и температуре, исключение механического натяжения проводов, передаваемого на контакты и пайку.
Монтаж на печатную плату
Розетка рассчитана на монтаж в металлизированные отверстия платы с последующей пайкой. Для изделия предусмотрены волновая и ручная технологии пайки. Геометрию посадочного места формируют по чертежу конкретной модификации: должны совпадать координаты выводов двух рядов, диаметры отверстий и габаритный контур корпуса. Простое использование стандартной однорядной колодки в библиотеке САПР недопустимо, поскольку приводит к несоответствию сверловки. Последовательность технологического контроля предусматривает:
- проверку ориентации корпуса до подачи припоя,
- контроль посадки всех выводов в соответствующие отверстия,
- формирование сплошных паяных соединений без мостиков между цепями,
- осмотр на наличие непропая, пор и следов перегрева изолятора,
- проверку электрической целостности цепей после сборки.
Области применения
Практические варианты интеграции розетки в электронные устройства охватывают:
- платы управления технологическими механизмами и исполнительными узлами,
- модульные контроллеры и блоки ввода-вывода,
- источники вторичного питания и распределительные электронные сборки,
- внутренние интерфейсы датчиков,
- релейных модулей и систем сигнализации,
- оборудование, в котором требуется разъемное соединение кабельной сборки с платой.
Таким образом, DEGSON 2EDGRT-5.0-04P представляет собой четырехполюсную двухрядную розетку с шагом 5,0 мм для разъемного подключения к печатной плате. Ее инженерная применимость определяется согласованием контактной системы, нормируемых электрических параметров, топологии платы и условий теплоотвода. Соблюдение требований к посадочному месту, пайке и механической разгрузке соединения позволяет реализовать обслуживаемый межблочный интерфейс без изменения постоянных соединений платы. Компания «Олниса» осуществляет поставку промышленного оборудования, включая электротехнические компоненты для построения таких узлов.
