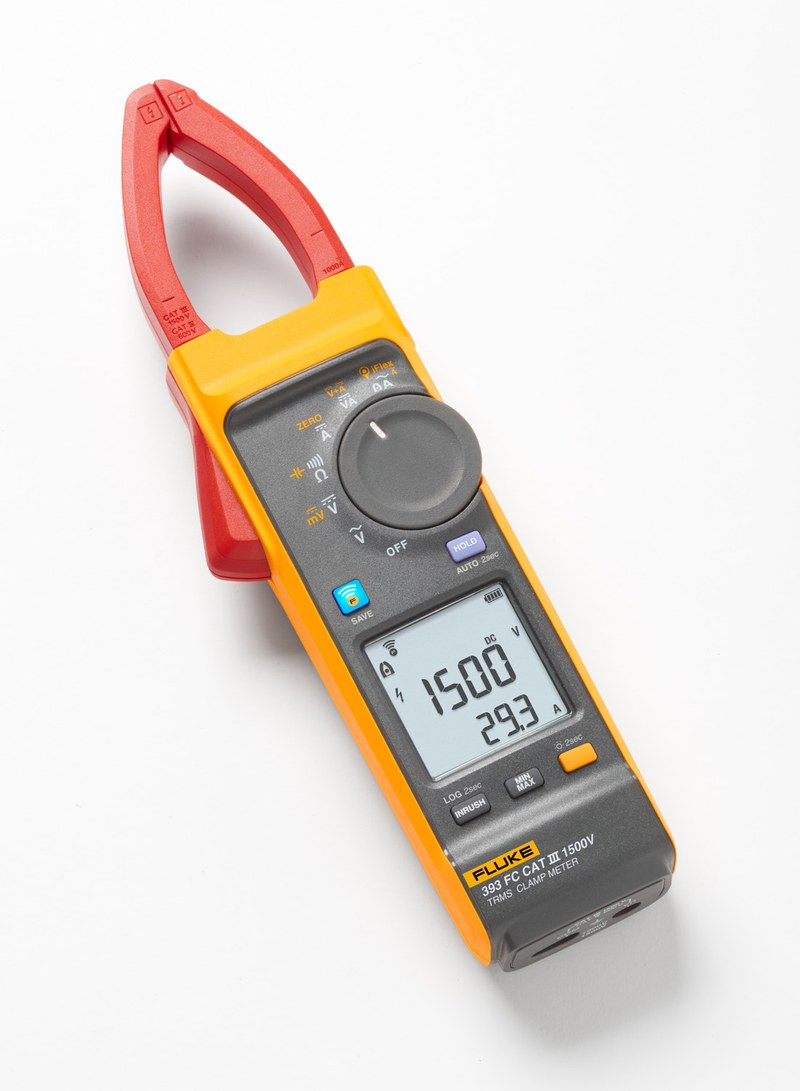

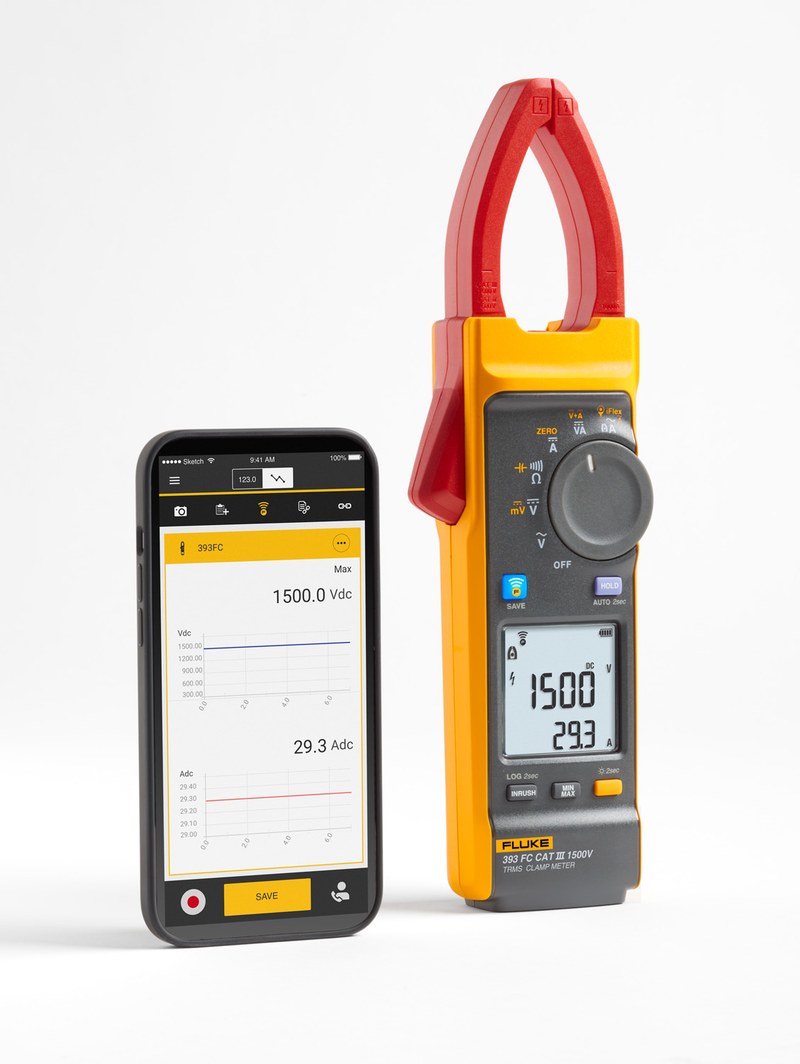

Токовые клещи Fluke — точная диагностика электрических цепей без разрыва проводника

Токовые клещи Fluke измеряют ток без разрыва цепи. «Бесконтактность» означает отсутствие последовательного гальванического включения: магнитная система охватывает жилу, а датчик преобразует поле в сигнал. Приборы различаются режимами AC/DC, функцией True RMS, диапазоном и дополнительными режимами. Пределы определяются конкретной моделью и ее маркировкой.

Принцип измерения

Клещевой канал воспринимает магнитное поле тока. В исполнениях AC магнитопровод и датчик преобразуют переменное поле в сигнал, отображаемый в амперах. Губки замыкают вокруг одной жилы. При охвате прямого и обратного проводников поля компенсируются; весь многожильный кабель поэтому не показывает ток отдельной линии. Измерение DC требует датчика статического поля, обычно на эффекте Холла. Некоторые модели перед измерением обнуляют без проводника в губках. Остаточная намагниченность и внешнее поле влияют на малые токи. Наличие DC-режима проверяют по паспорту. При выборе исполнения сопоставляют следующие параметры:

• вид измеряемого тока: AC, DC или оба режима,
• диапазон, допустимую перегрузку и погрешность,
• разрешение и частотный диапазон,
• метод расчета действующего значения, включая True RMS,
• размер раскрытия губок и совместимость с гибким датчиком,
• дополнительные режимы: напряжение, сопротивление, частота, прозвонка, пусковой ток.

Измерительный тракт и дополнительные функции

True RMS рассчитывает действующее значение с учетом формы сигнала в пределах характеристик прибора. Это важно для цепей с преобразователями и импульсными источниками, где ток несинусоидален и усредняющий прибор может ошибаться. Учитывают полосу, коэффициент амплитуды, диапазон и паспортную погрешность. Напряжение измеряют щупами между точками цепи с соблюдением категории и пределов входа. Сопротивление и прозвонку применяют только после обесточивания и подтверждения отсутствия напряжения. Функция пускового тока фиксирует кратковременный процесс в окне, заданном моделью; результат не равен установившемуся току. Для конкретной модификации проверяют:

• пределы AC и DC,
• погрешность, разрешение и частотный диапазон,
• диаметр охвата,
• пределы мультиметрических входов и совместимость датчиков,
• категорию измерений, рабочее напряжение и условия среды.

Конструкция и датчики

Узел включает размыкаемые губки, магнитопровод, датчик и изолированную рукоятку. Полное смыкание и чистота магнитопровода влияют на результат: загрязнение, стружка или зазор ухудшают магнитную связь. Жилу располагают без перекоса, учитывая доступ и соседние токоведущие части. Гибкая катушка iFlex облегчает охват крупных проводников и работу в тесном пространстве. Ее замыкают вокруг одной жилы и подключают к совместимому прибору. Совместимость, допустимые ток, частоту и категорию проверяют для конкретной комбинации. Гибкий контур не повышает автоматически электрические пределы.

Электробезопасность и порядок работ

Категории CAT II, CAT III и CAT IV описывают условия переходных перенапряжений в частях электроустановки. Прибор и принадлежности выбирают по категории места измерения и рабочему напряжению; CAT не характеризует точность. Перед работой проверяют корпус, щупы, маркировку и губки. При повреждении изоляции работу прекращают. Работают, удерживая прибор за изолированные поверхности и не касаясь оголенных частей. Для тока охватывают одну жилу; напряжение измеряют предназначенными щупами. Сопротивление проверяют после отключения питания, разряда конденсаторов и подтверждения отсутствия напряжения. В щите исключают касание соседних токоведущих частей. Порядок измерения включает следующие действия:

• сверить модель, категорию и пределы с задачей,
• осмотреть корпус, губки, катушку, щупы и соединения,
• выбрать вид тока, режим и диапазон,
• обнулить DC-канал, если это требует инструкция,
• охватить одну жилу и полностью закрыть губки,
• дождаться показания и соотнести его с режимом нагрузки,
• записать результат, точку и условия измерения.

Интерпретация и эксплуатация

Показания оценивают при известном режиме оборудования. У двигателя сравнивают токи фаз при сопоставимой нагрузке, пуск рассматривают отдельно. Несимметрия может быть связана с нагрузкой, соединением или питанием, но не устанавливает причину. Для анализа гармоник нужен специализированный анализатор. На результат влияют внешнее поле, соседние жилы, положение проводника и нестабильность нагрузки. В плотном жгуте измерение повторяют в разных положениях; записывают диапазон, нагрузку и интервал наблюдения. Для приемки и сервиса соблюдают метрологические процедуры организации. Для повторяемости жилу располагают в одинаковой зоне клещей: смещение к магнитопроводу может менять магнитную связь. При нестабильной нагрузке снимают несколько отсчетов в том же режиме, а не сравнивают единичные значения. Разрешение дисплея показывает шаг индикации и не заменяет паспортную оценку точности. Прибор очищают сухой тканью, защищают магнитопровод от стружки и хранят в футляре. Перед работой осматривают его и проверяют батареи. Интервалы поверки или калибровки задаются системой качества предприятия.

Области применения

Клещи Fluke применяют для контроля распределительных линий, диагностики двигателей, насосов и HVAC-систем. Для аккумуляторов и DC-шин нужна модель с измерением постоянного тока; при крупных проводниках удобен iFlex. Энергоаудит, регистрация переходных процессов и анализ гармоник требуют специализированных функций. Клещи не заменяют анализаторы, когда необходима запись или спектральная оценка.

Таким образом, клещи Fluke измеряют ток без разрыва проводника и применяются для диагностики электроустановок и машин. Результат зависит от вида тока, диапазона, формы сигнала, категории цепи и правильного охвата одной жилы. Исполнения AC/DC, True RMS и датчики iFlex решают разные задачи; их пределы сверяют по документации модели. Безопасность и воспроизводимость требуют исправного прибора и фиксации условий. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы Fluke.
