Устройство плавного пуска Emotron MSF 045: эффективное управление запуском электродвигателей

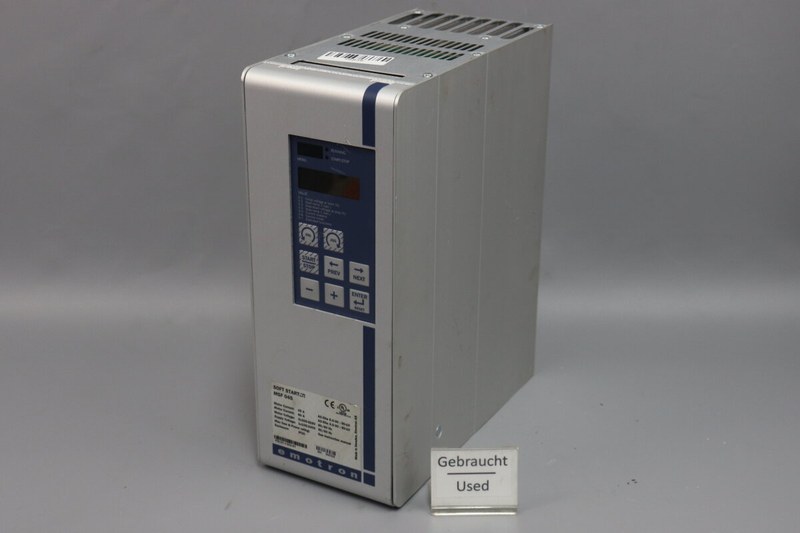

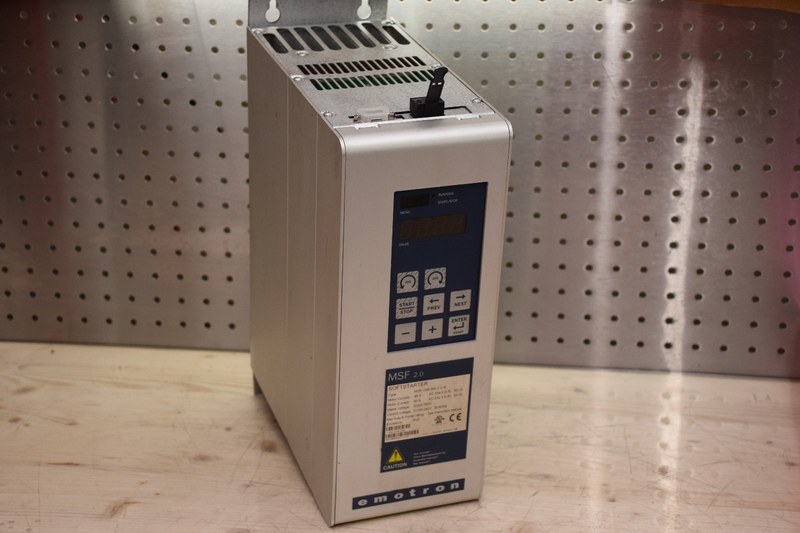

Emotron MSF-045 — электронное устройство плавного пуска для трёхфазного асинхронного двигателя. Оно постепенно повышает напряжение на обмотках при запуске и регулирует процесс остановки. Это помогает снизить пусковой ток и механический рывок, которые возникают при прямом подключении двигателя к сети. Модель применяют в приводах насосов, вентиляторов, конвейеров и другого промышленного оборудования. MSF-045 управляет разгоном и торможением, но не регулирует частоту вращения двигателя в установившемся режиме, как частотный преобразователь.

Технические характеристики

Номинал MSF-045 зависит от режима нагрузки. Поэтому маркировка «45» сама по себе не означает, что устройство рассчитано на ток 45 А во всех условиях: для стандартной тяжёлой нагрузки указаны 45 А, а для нормальной — 60 А. Значения мощности также зависят от напряжения сети и режима применения. Основные данные модели:

• номинальный ток при тяжёлой нагрузке — 45 А, при нормальной нагрузке — 60 А для версии на 525 В;
• типичная мощность двигателя при 400 В — 22 кВт в тяжёлом режиме и 30 кВт в нормальном режиме;
• напряжение силовой сети — 200–525 В либо, для соответствующего исполнения, 200–690 В;
• частота сети — 50/60 Гц с допуском ±10%;
• напряжение цепи управления зависит от исполнения: 100–240 В или 380–500 В переменного тока;
• степень защиты — IP20;
• габариты — 320 × 126 × 260 мм, масса — около 6,9 кг;
• охлаждение — вентиляторное, монтаж возможен вертикально или горизонтально.

При выборе режима необходимо учитывать не только номинальный ток двигателя, но и характер нагрузки, продолжительность разгона и частоту пусков. При температуре окружающей среды до 40 C устройство работает без температурного снижения номинала. Для работы при температуре до 50 C ток следует снизить до 80% номинального; для MSF-045 это соответствует 36 А в тяжёлом режиме.

Устройство и основные узлы

В силовой части MSF-045 применяются полупроводниковые ключи — тиристоры, включённые в управляемые фазы. Электронная система изменяет подаваемое на двигатель напряжение, контролируя ток и ход пуска. Корпус рассчитан на установку внутри шкафа управления или электротехнического помещения; открытая установка в качестве самостоятельного защищённого аппарата не предполагается. Основные функциональные части устройства:

• силовые входы для подключения трёхфазной сети и выходы к двигателю;
• тиристорный силовой модуль, плавно изменяющий напряжение на обмотках;
• блок управления с панелью для задания параметров и просмотра состояния;
• входы управления пуском и остановом, включая цифровые и аналоговые сигналы;
• релейные выходы для сигнализации и управления внешними цепями;
• встроенные средства контроля тока, температуры, фаз и состояния двигателя;
• вентилятор, отводящий тепло от силового модуля.

В зависимости от комплектации устройство может иметь варианты последовательной связи и внешней панели управления. Точный набор опций определяется полной маркировкой исполнения на шильдике.

Принципы и режимы работы

При запуске MSF-045 не подаёт на двигатель полное сетевое напряжение мгновенно. Контроллер постепенно увеличивает напряжение, создавая плавный разгон. По сравнению с прямым пуском это позволяет уменьшить бросок тока и нагрузку на механические соединения. Реальный эффект зависит от двигателя и нагрузки: если для разгона требуется высокий момент, снижение тока ограничено физическими характеристиками привода. Устройство поддерживает разные способы управления пуском и остановом. Режим выбирают под конкретный механизм и технологический цикл:

• линейное управление моментом для управляемого разгона с близким к равномерному изменением момента;
• управление по квадратичной характеристике для нагрузок, типичных для насосов и вентиляторов;
• пуск с ограничением тока, если важно снизить нагрузку на электросеть;
• кратковременное повышение пускового момента для нагрузки, требующей большего усилия в начале движения;
• плавный останов с управлением моментом или напряжением;
• торможение динамическим векторным способом или противовключением для механизмов, которым требуется остановка быстрее, чем при свободном выбеге.

Параметры разгона и останова задаются через панель управления. Встроенная логика также может контролировать нагрузку механизма по мощности на валу и формировать сигнал при недогрузке или перегрузке. Это полезно, например, для обнаружения потери передачи или блокировки оборудования.

Подключение и эксплуатация

MSF-045 включают в силовую цепь между трёхфазной сетью и двигателем. Отдельно подключают питание управления, защитное заземление и внешние команды. При монтаже сверяют напряжения двигателя и сети с шильдиком конкретного исполнения, задают номинальный ток двигателя в параметрах контроллера и обеспечивают требуемое охлаждение. При установке учитывают следующие условия:

• устройство размещают в шкафу или электротехническом помещении с достаточной вентиляцией;
• для модели с вентиляторным охлаждением оставляют пространство для движения воздуха и отвода тепла;
• силовую проводку защищают предохранителями и аппаратом отключения, рассчитанными по проекту;
• защитный проводник PE подключают до подачи напряжения;
• при температуре выше 40 C учитывают снижение допустимого тока;
• перед обслуживанием отключают силовое и управляющее питание и исключают повторную подачу напряжения.

Для штатной работы руководство указывает температуру окружающей среды 0–40 C, относительную влажность до 95% без конденсации и высоту установки до 1000 м без снижения номинальных характеристик. Степень IP20 требует размещения аппарата в подходящей оболочке, защищающей его от условий среды на месте монтажа.

Области применения

Плавный пуск особенно полезен там, где прямое включение создаёт заметный удар по сети или механизму. В насосных установках управляемый останов помогает уменьшить резкие изменения потока. В конвейерах и вентиляторах постепенный разгон снижает рывки в ременных передачах и соединительных муфтах. Для механизмов с тяжёлым пуском следует оценивать необходимый момент: чрезмерное ограничение тока может не позволить двигателю разогнать нагрузку. MSF-045 рассчитан на запуск и останов двигателя, а не на непрерывное регулирование его скорости. После завершения разгона двигатель работает от сети. Если технологический процесс требует постоянно менять частоту вращения, применяют привод с частотным регулированием.

Таким образом, Emotron MSF-045 управляет запуском и остановкой трёхфазного двигателя, снижая пусковые воздействия на электрическую сеть и приводной механизм. Выбор исполнения и режима нагрузки требует проверки номинального тока, напряжения сети, мощности двигателя и условий охлаждения. Устройство подходит для промышленных приводов, где важны контролируемый разгон, плавный останов и встроенная защита двигателя и механизма. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены устройства и компоненты для систем управления и производственных установок. «Олниса» выступает поставщиком промышленного оборудования для предприятий различных отраслей.
