Ротационное соединение передаёт жидкость или газ от неподвижной магистрали к вращающемуся узлу. Оно позволяет подавать рабочую среду в вал, шпиндель, барабан или ролик без перекручивания шлангов и прерывания процесса. Такие устройства применяются для охлаждения, нагрева, смазки, гидравлического привода и подачи сжатого воздуха. Deublin выпускает соединения для разных сред, скоростей, давлений и схем каналов. Поэтому название бренда само по себе не определяет рабочие параметры: характеристики зависят от конкретной серии, уплотнений, присоединений и условий эксплуатации.

Основные задачи

Ротационное соединение формирует герметичный переход между неподвижной трубопроводной системой и вращающимся механизмом. По каналу устройства среда поступает к потребителю — например, в охлаждаемый шпиндель станка или в нагреваемый вал каландра. В некоторых конструкциях предусмотрено несколько независимых каналов для одновременной передачи разных сред. В зависимости от исполнения соединение может выполнять следующие задачи:

• подавать воду или эмульсию для охлаждения инструмента и вращающихся деталей,
• передавать теплоноситель для нагрева валов и барабанов,
• направлять пар или горячее масло в технологический узел,
• подводить сжатый воздух или гидравлическую жидкость,
• обеспечивать раздельный поток сред через несколько каналов.

Для типичных промышленных применений используются вода, пар, горячее масло, воздух, гидравлическое масло и вакуум. Допустимая среда определяется конструкцией и материалами конкретной модели.

Конструкция и основные компоненты

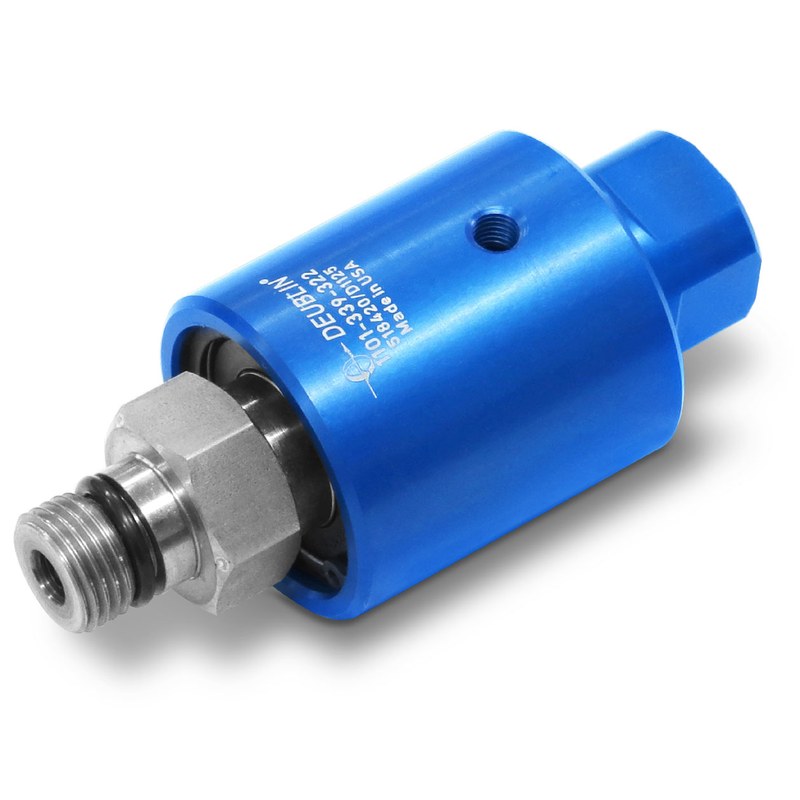

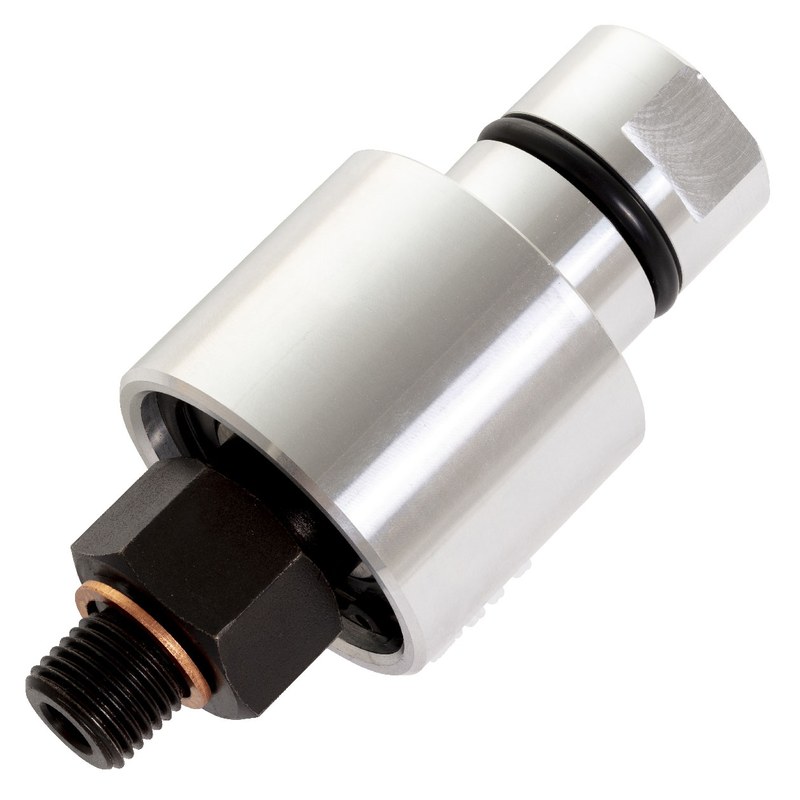

В базовой конструкции вращающийся ротор соединяется с валом машины, а корпус остаётся неподвижным и подключается к питающей магистрали. Между ними расположены уплотнения, которые ограничивают утечку среды. Опорные элементы поддерживают взаимное положение корпуса и ротора. В зависимости от серии соединение может иметь радиальные или осевые подводы, один или несколько каналов и различные типы крепления. Основные компоненты устройства включают:

• ротор, передающий вращение и соединяющий устройство с валом или шпинделем,
• корпус с патрубками для подключения неподвижных трубопроводов,
• уплотнительные пары или динамические эластомерные уплотнения,
• подшипники либо втулочные опоры, если они предусмотрены конструкцией,
• вентиляционные или дренажные отверстия для отвода возможной утечки.

В одноходовой схеме среда проходит по одному каналу. Двухходовая схема позволяет, например, подавать жидкость по центральному каналу и возвращать её по кольцевому проходу. Многоканальные модели распределяют потоки между несколькими контурами; отдельные гибридные исполнения могут совмещать разные виды сред. Важно, чтобы каждая среда поступала только в предназначенный для неё канал.

Уплотнения и выбор исполнения

Тип уплотнения влияет на допустимые давление, скорость, температуру, трение и требования к рабочей среде. Поэтому конструкцию выбирают по условиям процесса, а не только по диаметру присоединения. Например, абразивные загрязнения могут ускорять износ контактных поверхностей, а неподходящие материалы — терять герметичность при нагреве или контакте с химически активной средой. В ротационных соединениях применяются разные решения:

• сбалансированные торцевые уплотнения с точно обработанными контактными поверхностями,
• мягкие динамические уплотнения из эластомеров или полимеров,
• уплотнения, прижимаемые давлением среды,
• гидростатические уплотнения с тонким слоем жидкости между поверхностями.

Торцевые механические уплотнения рассчитаны на снижение нагрузки, трения и тепловыделения. Эластомерные исполнения могут быть компактными, но их режимы ограничиваются свойствами материала и нагревом. В гидростатической схеме жидкость образует смазывающую плёнку в малом зазоре; для отвода проходящей через зазор среды может требоваться дренаж. Производитель указывает, что отдельные конструкции с механическими уплотнениями способны работать при давлениях свыше 140 бар и скоростях более 40 000 об/мин, однако эти значения относятся к подходящим специализированным исполнениям и не являются общей характеристикой всех соединений Deublin.

Технические характеристики и их значение

Рабочие параметры следует рассматривать отдельно для каждого канала и каждой среды. Предельное давление для воды, горячего масла и пара может существенно различаться даже у одного изделия. Максимальные значения также не следует автоматически считать рекомендуемыми для непрерывного режима: конкретные условия задаются технической документацией модели. Примером является модель Deublin 57-000-008 с присоединением ротора 1/4′′ NPT RH и подводом корпуса 3/8′′ NPT. Для неё указаны следующие предельные значения:

• для воды — расход до 12,5 л/мин, давление до 51,7 бар и температура до 121 C,
• для горячего масла — расход до 12,5 л/мин, давление до 6,9 бар и температура до 121 C,
• для пара — расход до 51,9 л/мин, давление до 1 бар и температура до 121 C.

Это пример конкретного изделия, а не универсальная спецификация бренда. При проверке модели учитываются тип среды, расход, давление, температура, частота вращения, направление вращения, размер и тип резьбы, число проходов и допустимые нагрузки на ротор. В характеристиках также важны габариты и положение портов: от них зависит компоновка трубопроводов и доступ к узлу при монтаже.

Принцип работы

Во время работы машины ротор вращается вместе с валом, тогда как корпус остаётся неподвижным. Рабочая среда поступает из трубопровода в корпус, проходит через внутренний канал и далее попадает в полость вращающейся детали. Уплотнения сохраняют герметичность на границе между движущейся и неподвижной частями. В двухходовой схеме обратный поток может возвращаться через отдельный канал. В многоканальном соединении каждый проход направляет среду к соответствующему контуру. Сочетание каналов и уплотнений зависит от конкретной модели; в гибридных конструкциях для разных сред могут применяться разные технологии уплотнения. Во время вращения на уплотнения воздействуют давление, скорость скольжения, температура и свойства среды. Поэтому загрязнение, несоосность или чрезмерная нагрузка на ротор способны ускорить износ и вызвать утечку. В отдельных конструкциях предусмотрены вентиляционные отверстия, через которые контролируемо отводится возможная протечка.

Монтаж и эксплуатация

При установке ротационного соединения критичны соосность, точность присоединительных поверхностей и отсутствие механического напряжения от трубопроводов. Ротор должен соответствовать посадке и резьбе вала, а корпус — иметь возможность подключаться без перекоса. Допустимые размеры и позиционные отклонения задаются чертежом конкретной модели. При монтаже и эксплуатации учитываются следующие условия:

• соединение устанавливается в соответствии с чертежом и инструкцией для конкретной серии,
• подводящие шланги закрепляются без натяжения и боковой нагрузки на корпус,
• рабочая среда должна соответствовать требованиям модели по температуре, давлению и чистоте,
• фильтрация среды снижает риск повреждения уплотнительных поверхностей,
• дренажные отверстия не перекрываются, если конструкция предусматривает их использование,
• перед обслуживанием оборудование останавливается, а давление и остатки среды снимаются.

Скорость и давление не должны превышать допустимые значения для выбранной модели. Утечка, биение, посторонний шум и перегрев требуют проверки монтажа и состояния соединения. Если рабочая среда загрязнена, одной замены соединения может быть недостаточно: загрязнение в трубопроводе способно повредить и новые уплотнения.

Применение в промышленности

Ротационные соединения Deublin используются в оборудовании, где технологическая жидкость или газ должны поступать к вращающемуся элементу. В металлообработке они подают охлаждающую жидкость к шпинделям и инструменту. В бумагоделательных и текстильных машинах соединения передают теплоноситель к валам и барабанам. В производстве полимеров они применяются в экструзионных и каландровых установках, а в упаковочном оборудовании — в поворотных узлах с пневматическими или жидкостными контурами. Практический результат зависит от правильного соответствия соединения машине: недостаточный расход ухудшает охлаждение, превышение давления повышает нагрузку на уплотнения, а неподходящая схема каналов мешает корректной циркуляции. Поэтому модель рассматривается как часть общего технологического контура, связанная с насосом, трубопроводом, валом и режимом работы установки.

Таким образом, ротационные соединения Deublin обеспечивают передачу рабочей среды между неподвижной магистралью и вращающимся узлом. Их конструкция, число каналов, материалы и типы уплотнений различаются в зависимости от среды и режима работы. При эксплуатации решающее значение имеют соблюдение предельных параметров, точность монтажа и чистота рабочей среды. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. Ротационные соединения Deublin можно купить в «Олниса» для применения в производственных и технологических установках. Компания представляет промышленное оборудование для различных отраслей промышленности.
