Реле времени ELKO CRM-82TO 220В для автоматизации электрических систем

ELKO CRM-82TO — электронное реле времени для управления электрическими цепями по заданному временному интервалу. Его особенность — режим «истинной задержки отключения»: после исчезновения питания устройство продолжает отсчёт и удерживает выходное состояние в течение установленного времени. В цепях переменного напряжения 220 В оно работает в пределах универсального диапазона питания модели — от 12 до 240 В AC/DC. Реле предназначено для систем автоматики, где важно управлять задержанным включением или отключением нагрузки.

Технические характеристики

CRM-82TO применяется в цепях управления освещением, вентиляцией, сигнализацией и другими устройствами, которым требуется временная выдержка. Две переключающие контактные группы позволяют управлять отдельными цепями или передавать сигнал в несколько связанных участков схемы. Устройство рассчитано на монтаж в шкаф управления на DIN-рейку. Основные параметры реле:

• питание через клеммы A1–A2, диапазон AC/DC 12–240 В, для сети 220 В используется переменное напряжение 50/60 Гц;
• допустимое отклонение питания: от −15 до +10 %, что для номинальных 220 В соответствует приблизительно 187–242 В;
• две функции: a — задержанное отключение после снятия питания, e — задержанное включение;
• четыре диапазона выдержки: 0,1–1 с, 1–10 с, 0,1–1 мин и 1–10 мин;
• точная установка времени внутри выбранного диапазона — потенциометром, в пределах примерно 10–100 % шкалы;
• погрешность установки времени — до 5 %, повторяемость установленного значения — 0,2 %;
• два переключающих контакта, номинальный ток 8 А в категории AC-1;
• максимальная коммутируемая мощность — 2000 ВА для AC-1 и 192 Вт для постоянного тока;
• коммутируемое напряжение — до 250 В AC или 24 В DC;
• потребляемая мощность — до 3 ВА или 1,7 Вт;
• рабочая температура — от −20 до +55 C, температура хранения — от −30 до +70 C;
• габариты — 90 × 17,6 × 64 мм, ширина корпуса — один модуль, масса — около 73 г.

Ток контактов зависит от типа нагрузки. Значение 8 А относится к категории AC-1, то есть к активной или слабоиндуктивной нагрузке. Для двигателей, катушек и других нагрузок с пусковыми токами допустимый ток ниже; при коммутации такой нагрузки характеристики контактов проверяют по соответствующей категории применения. Если ток превышает возможности реле, его контакты используют для управления промежуточным контактором.

Устройство и подключение

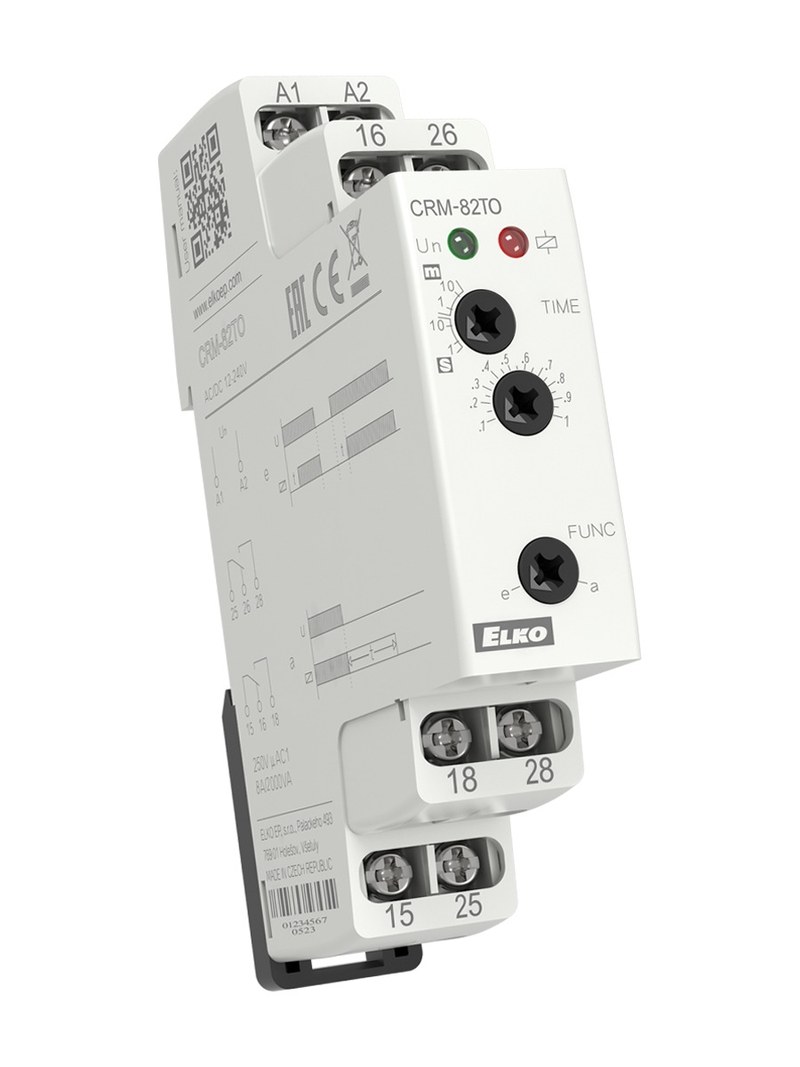

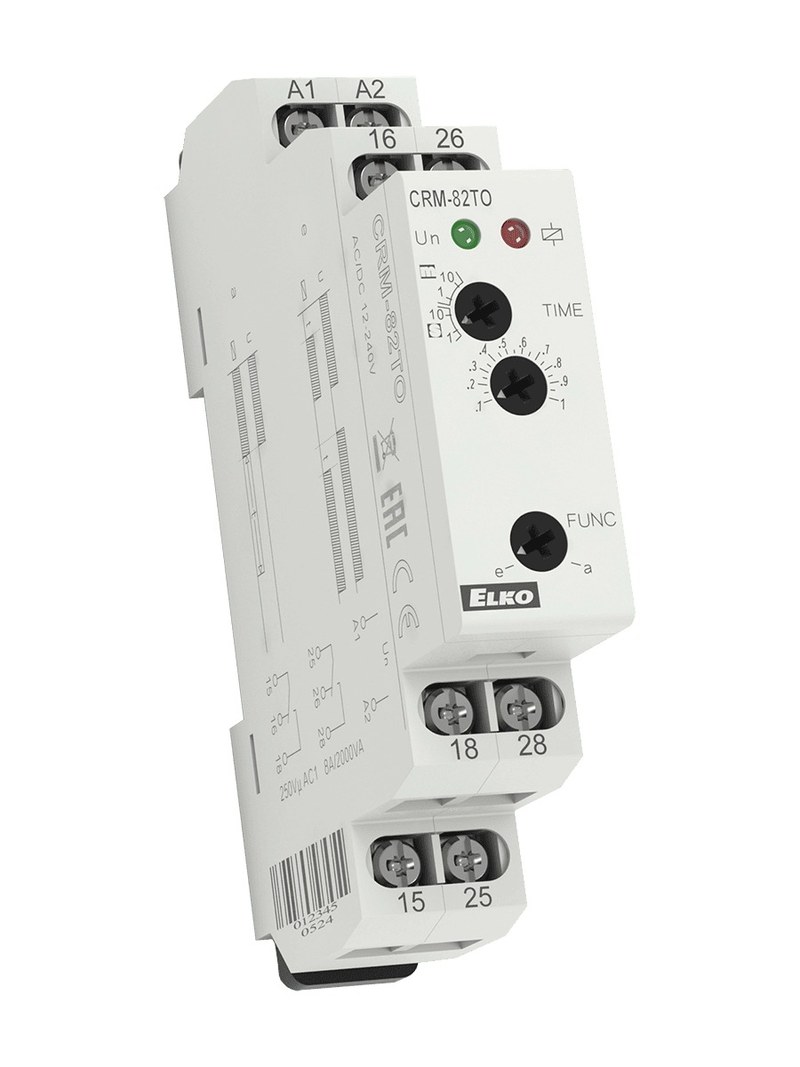

В корпусе размещены электронный узел задания выдержки, механизм выбора функции и два выходных электромагнитных реле. На лицевой панели находятся клеммы, органы установки времени и световые индикаторы. Зелёный светодиод показывает наличие питания, красный — состояние выходов; индикация выхода работает при поданном питании. Внешние цепи подключаются к устройству следующим образом:

• A1 и A2 — к источнику питания;
• 15 и 25 — общие контакты двух переключающих групп;
• 16 и 26 — нормально замкнутые контакты;
• 18 и 28 — нормально разомкнутые контакты.

Корпус устанавливается на DIN-рейку EN 60715. Степень защиты составляет IP40 со стороны лицевой панели и IP10 у клемм, поэтому устройство размещают внутри шкафа, защищённого от пыли, влаги и случайного прикосновения к токоведущим частям. При монтаже учитывают сечение проводников и затягивают клеммы с усилием, рекомендованным для применяемого способа подключения.

Принципы и режимы работы

При подаче питания схема определяет выбранный режим, отсчитывает заданный интервал и переключает выходные контакты. Длительность задаётся двумя регуляторами: поворотным переключателем выбирается диапазон, потенциометром — конкретное значение внутри него. Например, для выдержки около 5 секунд выбирается диапазон 1–10 с, после чего время уточняется потенциометром. В режиме e, соответствующем задержанному включению, после подачи питания реле выдерживает заданный интервал и затем переключает выход. В режиме a действует функция задержанного отключения после снятия питания: при отключении напряжения запускается временной отсчёт, а контактное состояние сохраняется до его окончания. Такая работа и определяет обозначение True OFF Delay — отсчёт продолжается без внешнего питания. В документации изготовителя указано, что для надёжного распознавания отключения перерывы питания должны иметь скачкообразный характер и длиться от десятков до сотен миллисекунд. После настройки проверяют работу реле в составе собранной схемы: подают питание, контролируют индикацию, отсчитывают выдержку и проверяют переключение каждой контактной группы. Для режима a отдельно проверяют поведение контактов при снятии питания. Точность отсчёта зависит от установки регуляторов и условий эксплуатации, поэтому для ответственных цепей фактическую задержку подтверждают измерением.

Применение и эксплуатация компонента

Реле используют там, где технологический процесс требует сохранить состояние управляемой цепи на короткое время после пропадания напряжения либо включить нагрузку с задержкой. Типичные примеры — аварийное освещение, резервное вентиляционное оборудование и управление электрически приводимыми дверями. Контакты могут работать как самостоятельные выходы маломощных цепей или подавать команду на катушку контактора. CRM-82TO не заменяет защитное устройство: оно не предназначено для защиты от короткого замыкания, перегрузки или опасного напряжения. Для таких функций применяют отдельные автоматические выключатели и другие предусмотренные схемой средства. При эксплуатации необходимо соблюдать пределы коммутации, учитывать пусковые токи и не допускать попадания влаги на клеммы. Следует учитывать и статус модели: изготовитель указывает CRM-82TO как снятое с производства изделие и называет CRM-72TO заменой. Поэтому при работе с уже установленными устройствами важны параметры конкретного экземпляра, а при проектировании новой системы — проверка актуальной документации и совместимости замены с цепью управления.

Таким образом, ELKO CRM-82TO объединяет задержанное включение и функцию отключения с отсчётом времени после исчезновения питания. Универсальный диапазон 12–240 В позволяет использовать модель в сетях 220 В, а два переключающих контакта обеспечивают управление несколькими цепями. При практическом применении ключевое значение имеют выбор временного диапазона, соблюдение допустимой нагрузки и корректная проверка режима после снятия питания. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены электротехнические изделия и компоненты для промышленных систем. «Олниса» выступает поставщиком промышленного оборудования для предприятий и организаций.
