Поршень для Fleck 7700: надежный компонент управляющего клапана

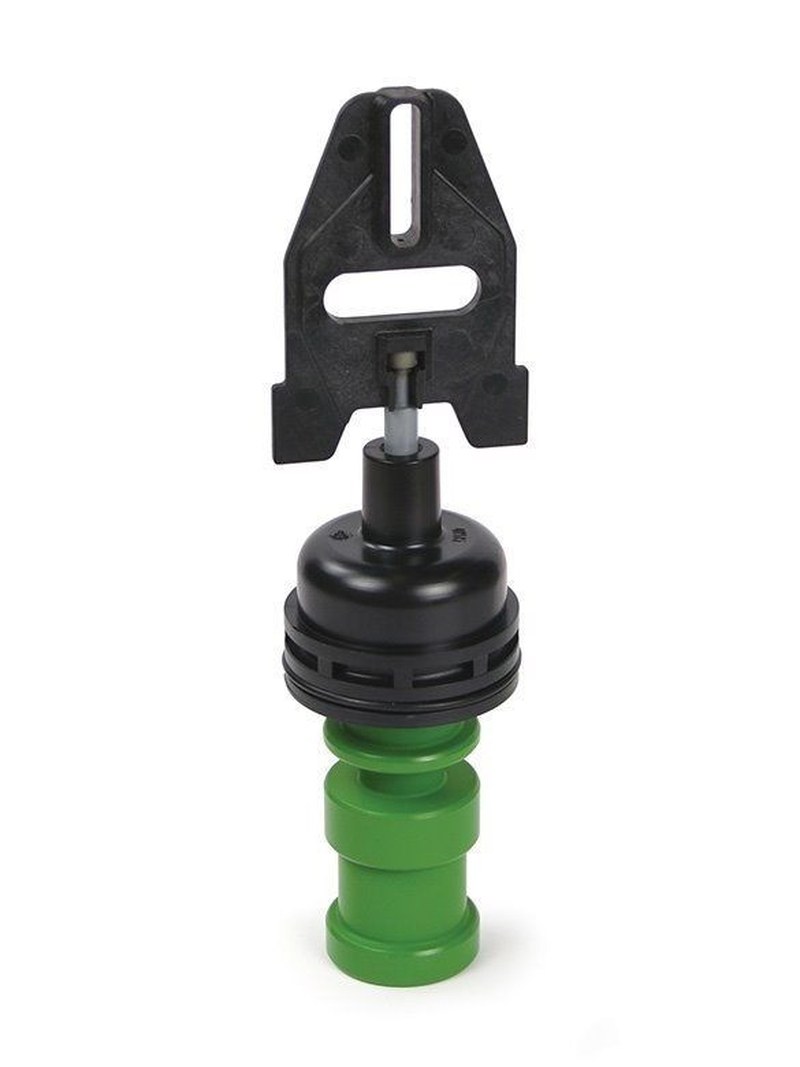

Поршень Fleck 7700 — подвижный гидравлический элемент управляющего клапана, который распределяет потоки воды между фильтрующей или ионообменной загрузкой, дренажом и линией рассола. Сам по себе он не выполняет очистку воды: его задача — переключать гидравлические каналы клапана в соответствии с рабочим циклом установки.

Варианты запасных частей

Поршень перемещается внутри корпуса клапана и в разных положениях открывает одни каналы, одновременно перекрывая другие. Это позволяет оборудованию переходить от штатной подачи воды к промывке, регенерации или другим предусмотренным циклам. Положение поршня задаётся приводом и контролируется системой управления клапана. В каталоге запасных частей Fleck 7700 указаны три сборки:

• 61453-10 — стандартная поршневая сборка Fleck 7700,
• 61452-10 — сборка High Flow для клапана повышенной пропускной способности,
• 61452-20 — сборка для фильтрующего исполнения Fleck 7700, обозначенная в каталоге как фильтрующий поршень на 35 gpm.

Эти варианты нельзя считать взаимозаменяемыми только потому, что они относятся к одной серии. Различие связано с гидравлической конфигурацией клапана. При заказе детали следует сверять артикул с исполнением корпуса и назначением установки.

Устройство и взаимодействие с клапаном

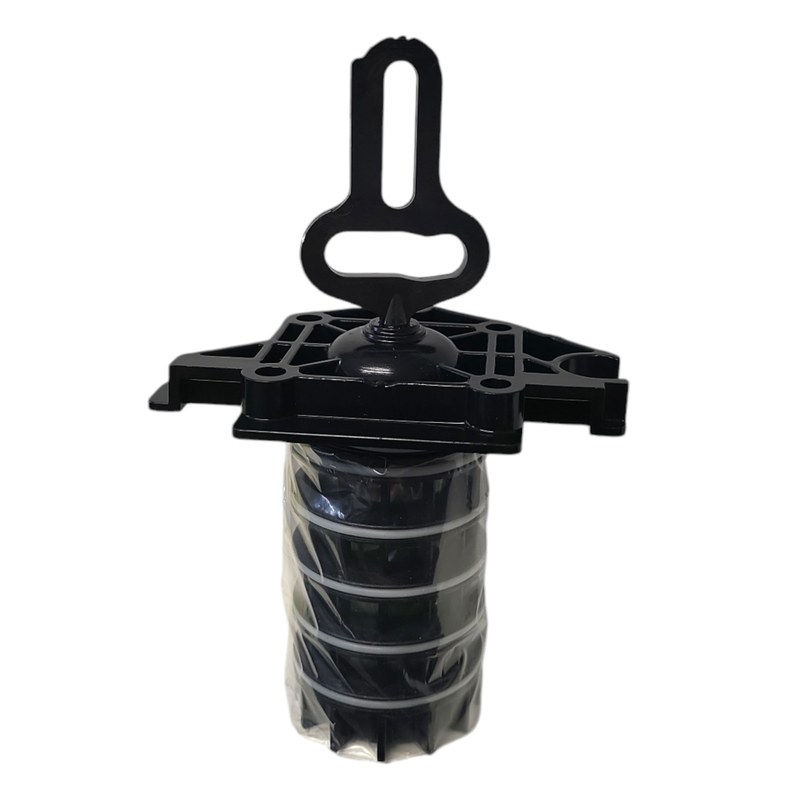

Поршень работает в составе узла, включающего корпус клапана, уплотнения и разделительные элементы. При его перемещении уплотнительные поверхности изолируют одни каналы от других, а открытые проходы направляют воду по выбранному маршруту. Именно состояние поршня вместе с системой уплотнений обеспечивает переключение режимов. В клапане Fleck 7700 применяются отдельные сервисные комплекты уплотнений и разделителей. В каталоге для этой модели указан комплект 61438. Износ или загрязнение уплотнительных элементов может нарушить герметичность каналов, даже если сам поршень не имеет видимых повреждений. Поэтому при обслуживании рассматривают состояние всего сопряжённого узла, а не только подвижной детали. Управляющая головка включает двигатель, зубчатый механизм, электронную плату и датчик позиционирования. Привод перемещает механизм переключения, а электронная система отслеживает положение рабочего цикла. Для серии также предусмотрено оптическое позиционирование поршня.

Принцип работы в системе водоподготовки

В рабочем режиме поршень направляет исходную воду через загрузку и далее к потребителю. Когда контроллер запускает регенерацию или промывку, двигатель поворачивает управляющий механизм, и поршень переводится в другое положение. Потоки перенаправляются: например, вода может идти в обратном направлении через слой загрузки и затем выводиться в дренаж. В установках умягчения клапан управляет последовательностью стадий, связанных с промывкой и восстановлением ионообменной смолы. В фильтрующей конфигурации задействуются соответствующие циклы промывки загрузки. Конкретный набор стадий зависит от типа клапана и настроек контроллера: фильтрующую сборку поршня применяют в предусмотренном для неё исполнении, а не как универсальную замену поршню умягчителя. Рабочие возможности всей системы определяются клапаном и установленными гидравлическими ограничителями. Например, Pentair указывает для Fleck 7700 присоединение 11⁄4 дюйма; в описании серии приведён расход обратной промывки 3,6 м3/ч, а также максимальный расход до 7 м3/ч для подходящих конфигураций. Эти значения относятся к клапану и его исполнению, а не являются отдельными характеристиками поршня.

Условия эксплуатации и обслуживание

Поршень работает во влажной среде и испытывает циклические перемещения, поэтому на его ресурс влияют качество воды, наличие механических примесей, состояние уплотнений и соответствие гидравлической настройки конкретной установке. Руководство Fleck 7700 указывает рабочее давление от 1,4 до 8,5 бар и максимальную температуру воды 43 C. Также рекомендуется предусматривать предварительную фильтрацию, если этого требуют условия водоснабжения. К характерным признакам неисправности поршневого узла относятся неполное переключение режимов, постоянный сброс воды в дренаж, нарушение промывки или сохранение нежелательного потока после завершения цикла. Такие симптомы могут быть вызваны не только поршнем, но и изношенными уплотнениями, загрязнением проходов, неисправностью привода или ошибкой настройки контроллера. Диагностика должна учитывать весь клапанный узел. Перед разборкой клапан необходимо вывести из работы, перекрыть подачу и сбросить давление. При сборке важно установить деталь правильного исполнения и проверить состояние уплотнительных поверхностей. Несоответствующая поршневая сборка может привести к неправильному распределению потоков и нарушению работы установки.

Применение

Fleck 7700 применялся в установках водоподготовки для жилых и лёгких коммерческих объектов, включая умягчители и фильтры. Клапан рассчитан на работу с баллонами диаметром от 6 до 24 дюймов; подходящая конфигурация определяется параметрами загрузки и требуемым расходом. Производитель отмечает, что модель 7700 заменена серией Fleck 2850, поэтому при ремонте существующего оборудования особенно важно сверять артикул и исполнение узла.

Таким образом, поршень Fleck 7700 обеспечивает переключение потоков внутри управляющего клапана и тем самым участвует в выполнении рабочих и регенерационных циклов установки. Для этой серии предусмотрены стандартная, высокорасходная и фильтрующая сборки; правильный выбор зависит от конфигурации клапана. Надёжность переключения определяется совместной работой поршня, уплотнений, привода и контроллера. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены компоненты и запасные части для оборудования водоподготовки. «Олниса» выступает поставщиком промышленного оборудования для предприятий и организаций.
