Контактор Dekraft КМ102-025А-10 на 25 А для эффективной коммутации оборудования

Контактор DEKraft КМ-102-025А-10 — электромагнитный аппарат для дистанционного включения и отключения электрических цепей переменного тока. Его применяют прежде всего для управления асинхронными двигателями, а также для коммутации осветительных и других силовых нагрузок. Обозначение указывает на серию КМ-102, номинальный ток 25 А и исполнение с одним нормально открытым дополнительным контактом. Напряжение катушки управления в кратком обозначении не указано: у серии доступны исполнения на 24, 36, 48, 110, 220 и 380 В, поэтому его проверяют по полной маркировке аппарата и схеме установки.

Технические параметры

Контактор выполняет частые дистанционные переключения силовой цепи по сигналу кнопки, реле или контроллера. Он не заменяет автоматический выключатель или защиту двигателя: для отключения короткого замыкания и защиты от перегрузки в схему включают соответствующие защитные аппараты. Основные параметры исполнения на 25 А:

• Номинальный рабочий ток в категории AC-3 при 400 В — 25 А, что соответствует коммутации двигателя мощностью до 11 кВт при указанных изготовителем условиях,
• Номинальный рабочий ток в категории AC-4 при 400 В — 8,5 А; для этой категории допустимая мощность двигателя составляет до 5,5 кВт,
• Номинальное рабочее напряжение главной цепи — до 690 В переменного тока,
• Условный тепловой ток Ith на открытом воздухе — 40 А,
• Число силовых полюсов — 3; главные контакты нормально открытые,
• Дополнительный контакт в исполнении «10» — один нормально открытый,
• Номинальное напряжение изоляции Ui — 690 В, импульсное выдерживаемое напряжение Uimp — 6 кВ,
• Степень защиты аппарата — IP20,
• Крепление для аппаратов на 25 А — на DIN-рейку TH35 или винтами через предусмотренные отверстия.

Параметры для AC-3 и AC-4 различаются из-за режима коммутации. AC-3 подходит для обычного пуска двигателя с короткозамкнутым ротором и отключения при его нормальной работе. AC-4 охватывает более тяжёлые циклы, включая толчковый режим и торможение противовключением; при них электрический износ контактов выше. Поэтому номинал 25 А нельзя автоматически считать допустимым током двигателя в любом режиме.

Конструкция

В корпусе контактора объединены электромагнитный привод, подвижная контактная система и клеммы для подключения. Силовые цепи проходят через три главных полюса, а вспомогательный контакт передаёт сигнал о состоянии аппарата в цепь управления или автоматики. Основные конструктивные элементы:

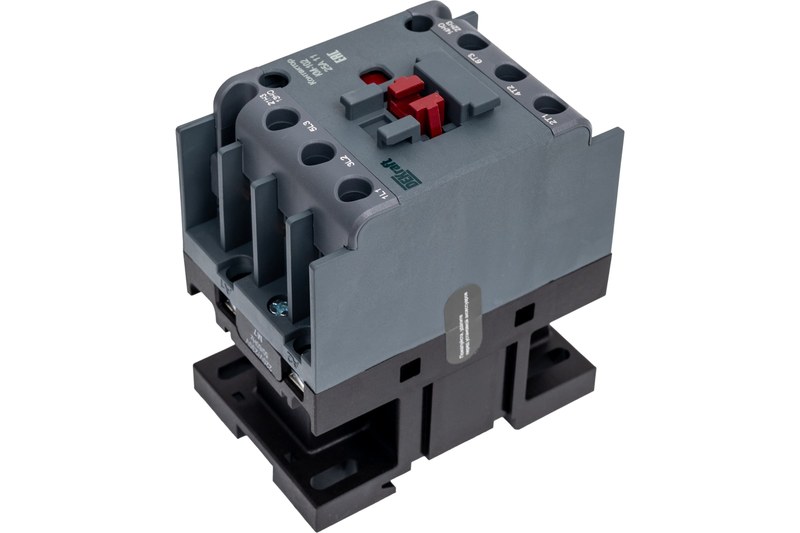

• пластмассовое основание с креплением для монтажа на рейку TH35,
• катушка переменного тока с выводами цепи управления,
• неподвижная и подвижная части стального магнитопровода,
• возвратная пружина, перемещающая подвижную систему при снятии напряжения,

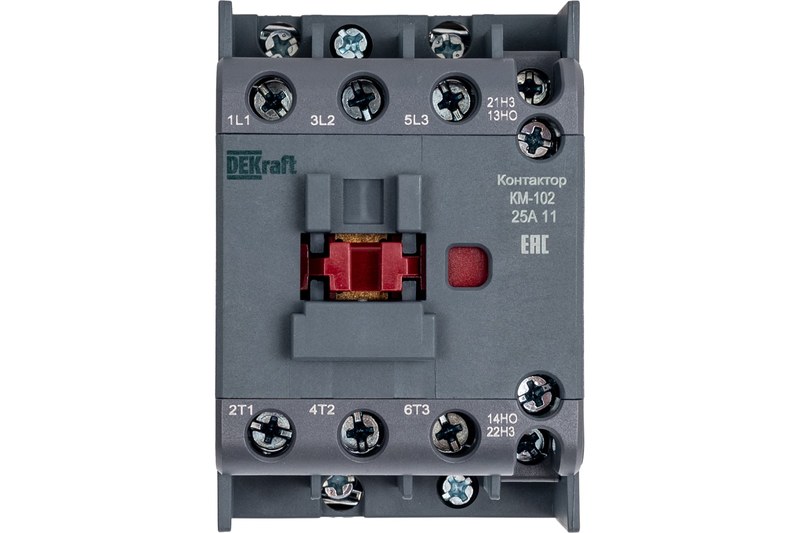

• три главных контактных полюса с входами 1/L1, 3/L2, 5/L3 и выходами 2/T1, 4/T2, 6/T3,
• вспомогательный нормально открытый контакт и его выводы,
• защитная пластиковая крышка, уменьшающая риск случайного прикосновения к токоведущим частям.

Обозначение «10» относится к конфигурации вспомогательных контактов: один нормально открытый контакт без нормально закрытого. Встроенный контакт может использоваться, например, для самоподхвата катушки или передачи сигнала состояния, если это соответствует схеме. Дополнительные контактные и временные приставки, тепловое реле и механическая блокировка в базовую комплектацию не входят.

Принцип работы

Работа аппарата основана на притяжении подвижного магнитопровода электромагнитом. Когда на катушку подаётся управляющее напряжение, магнитное поле втягивает сердечник и перемещает контактную систему. Последовательность коммутации выглядит так:

• на катушку A1–A2 поступает напряжение, соответствующее её исполнению,
• магнитопровод притягивается и замыкает три силовых контакта,
• одновременно срабатывает встроенный дополнительный контакт,
• при снятии управляющего напряжения магнитное поле исчезает,
• возвратная пружина возвращает подвижный узел, силовые и вспомогательный контакты размыкаются.

Контактор рассчитан на работу с катушкой переменного тока. Пороговые значения срабатывания и отпускания зависят от напряжения катушки: для серии указаны диапазоны 0,85–1,1 от номинального напряжения при срабатывании и 0,2–0,75 при отпускании. Это означает, что параметры управляющей цепи нужно соотносить с маркировкой конкретного исполнения, а не только с номиналом главной цепи.

Монтаж и эксплуатация

КМ-102-025А-10 устанавливают в электрическом шкафу на рейке TH35 либо закрепляют винтами. Силовые проводники подключают к входным и выходным клеммам главных полюсов, катушку — к A1 и A2, вспомогательный контакт — в соответствии с электрической схемой. При монтаже важно не перепутать напряжение катушки и напряжение силовой сети: это разные цепи с разными функциями. Для силовых клемм контактора на 25 А допустимо подключение одного проводника сечением 4–25 мм2; предельный момент затяжки зажимов составляет 5 Н·м. Сборку выполняют при снятом напряжении, а перед вводом в работу проверяют соединения и отсутствие посторонних предметов внутри шкафа. В эксплуатации необходимо периодически проверять затяжку клемм и очищать аппарат от пыли. Условия, для которых предназначена серия, ограничивают её применение:

• температура окружающего воздуха от −5 до +40 C при среднесуточном значении не выше +35 C,
• высота установки не более 2000 м над уровнем моря,
• невзрывоопасная среда без загрязнений, мешающих работе контактного механизма,
• защита от попадания жидкости, конденсата и чрезмерного скопления пыли.

Степень защиты IP20 предполагает установку в оболочку или шкаф, исключающие воздействие влаги и доступ к токоведущим частям. Для защиты двигателя от перегрузки применяют тепловое реле; защиту от короткого замыкания обеспечивает отдельный аппарат, согласованный с контактором по схеме защиты.

Области применения

Трёхполюсная схема и электромагнитное управление позволяют использовать контактор в типовых установках, где требуется включать и отключать нагрузку по внешней команде. При выборе режима учитывают характер нагрузки, частоту переключений и ток двигателя. КМ-102-025А-10 применяют для управления:

• насосами и компрессорами,
• конвейерами и станочными приводами,
• вентиляционными установками и кондиционерами,
• электродвигателями подъёмных и вспомогательных механизмов,
• осветительными цепями,
• электронагревательными и другими силовыми нагрузками, если расчётные параметры соответствуют категории применения аппарата.

В схемах реверса используют два контактора одинакового исполнения с предусмотренной механической блокировкой, чтобы исключить одновременное включение встречных фаз. В моторном пускателе контактор может работать совместно с тепловым реле, которое реагирует на перегрузку двигателя.
