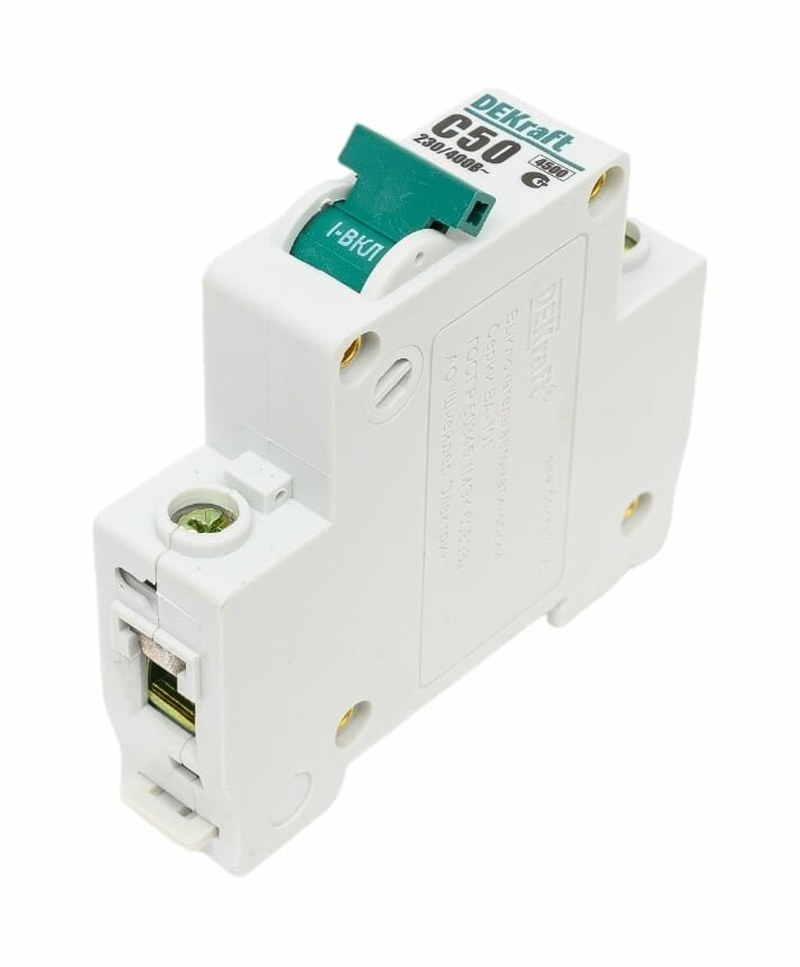

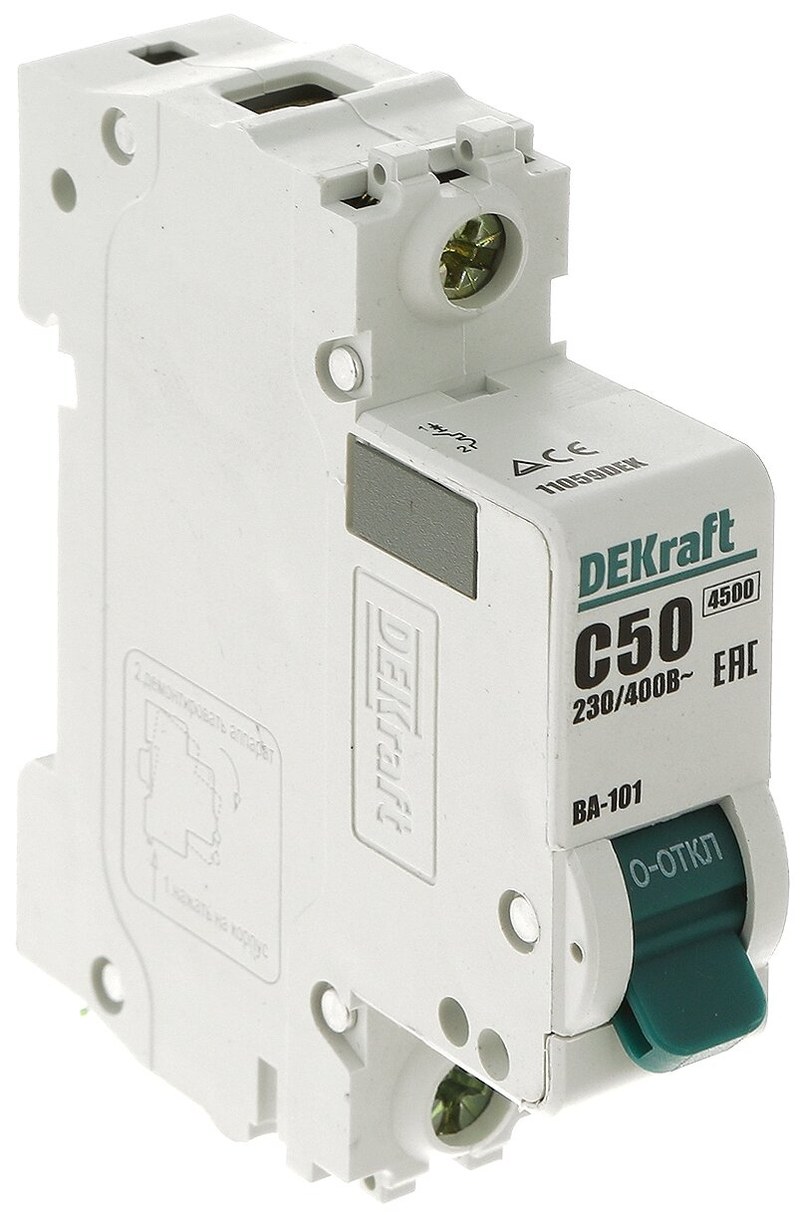

Однополюсный автомат Dekraft ВА-101 C50 11059DEK: эффективная защита электрических цепей

Автоматический выключатель DeKraft C50 предназначен для защиты электрической цепи от перегрузки и короткого замыкания. Номинальный ток 50 А указывает на расчетное значение длительной нагрузки, а характеристика C определяет диапазон быстрого электромагнитного отключения при резком росте тока. Такой аппарат применяют в распределительных щитах жилых, коммерческих и производственных объектов.

Основные параметры

Автомат DeKraft C50 совмещает функции защиты и коммутации. Он автоматически отключает цепь при недопустимом токе, а при необходимости позволяет вручную разомкнуть её для обслуживания оборудования. Аппарат устанавливается в электрическом щите и защищает кабельную линию и подключённую нагрузку в пределах допустимых параметров. Для исполнения ВА-101 C50 существенны следующие характеристики:

• Номинальный ток — 50 А, расчетное значение длительного тока при заданных условиях эксплуатации;
• Рабочее напряжение для модульной линейки — 230/400 В переменного тока в зависимости от схемы и числа полюсов;
• Частота сети — 50/60 Гц для соответствующих исполнений;
• Степень защиты корпуса — IP20, для установки внутри закрытого электрощита;
• Способ монтажа — крепление на DIN-рейку.

Параметры 4,5 кА и 230/400 В относятся к конкретному исполнению и должны проверяться по его маркировке. У других серий DeKraft C50 отключающая способность может быть выше.

Конструкция и принцип работы

Внутри корпуса автомата находятся контактная система, тепловой и электромагнитный расцепители, механизм свободного расцепления и дугогасительная камера. Каждый узел выполняет отдельную задачу: контакты коммутируют цепь, расцепители распознают аварийный ток, а дугогасительная камера снижает воздействие электрической дуги при размыкании. При продолжительной перегрузке ток нагревает биметаллический элемент теплового расцепителя. Он изгибается и приводит механизм отключения в действие. Чем выше превышение номинального тока, тем быстрее происходит отключение. При коротком замыкании ток возрастает резко, и электромагнитный расцепитель размыкает контакты без выдержки времени, ограничивая длительность аварийного режима. Характеристика C задаёт порог мгновенного срабатывания в диапазоне 5–10 In. Для автомата на 50 А это ориентировочно 250–500 А. Такой диапазон учитывает кратковременные пусковые токи, возникающие, например, при включении некоторых электродвигателей. Он не заменяет расчёт защитной цепи: выбор автомата должен учитывать сечение кабеля, ожидаемый ток короткого замыкания и параметры нагрузки. После устранения причины срабатывания автомат можно включить вручную. Если отключение повторяется, это может указывать на перегрузку, неисправность подключённого оборудования или повреждение линии; простое повторное включение не устраняет причину.

Исполнения и подключение

Число полюсов определяет, какие проводники аппарат коммутирует. Однополюсное исполнение обычно применяют для разрыва фазного проводника однофазной цепи; двухполюсное позволяет одновременно размыкать фазу и нейтраль; трёх- и четырёхполюсные варианты используют в многопроводных цепях. Конкретную схему выбирают по проекту электроустановки и маркировке прибора. При монтаже автомат устанавливают на DIN-рейку внутри щита. Питающий и отходящий проводники подключают к клеммам, соблюдая указанное производителем сечение и требуемый момент затяжки. Слабый контакт может вызвать нагрев, а чрезмерное усилие — повредить зажим. Устройство рассчитано на монтаж в оболочку, обеспечивающую защиту от случайного прикосновения и попадания посторонних предметов. Перед установкой проверяют соответствие номинала автомата кабелю и нагрузке. Номинал 50 А нельзя рассматривать как допустимый ток для любой линии: необходимое сечение проводника зависит от материала жил, способа прокладки, температуры и группировки кабелей.

Эксплуатация и применение

Автомат DeKraft C50 применяют в распределительных щитах для защиты линий с соответствующим расчетным током. В промышленных объектах он может использоваться в цепях питания оборудования, вспомогательных систем и отдельных групп нагрузок, если параметры сети и условия пуска согласуются с характеристикой C. При эксплуатации важны состояние контактных соединений, отсутствие перегрева и соблюдение условий установки. Устройство с IP20 предназначено для работы внутри электрощита, а не в открытой среде. Если нагрузка регулярно вызывает отключение, требуется проверить ток потребления и состояние линии, а не заменять автомат на более высокий номинал без расчёта: такое изменение может лишить кабель необходимой защиты.

Таким образом, DeKraft C50 — модульный автоматический выключатель на 50 А с характеристикой C, который защищает электрическую цепь от перегрузки и короткого замыкания. Его практические свойства определяются конкретной серией, числом полюсов и отключающей способностью, поэтому перед монтажом необходимо сверять полную маркировку аппарата с параметрами сети и линии. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены электротехнические изделия для оснащения распределительных и производственных систем. DeKraft C50 входит в категорию модульной защитной аппаратуры, применяемой при построении электрических щитов.
