Купить ESBE в каталоге «Олниса»: надежное оборудование для систем отопления

Оборудование ESBE используют для регулирования потоков и температуры теплоносителя в системах отопления, охлаждения и горячего водоснабжения. В линейку входят клапаны, электроприводы, контроллеры, термостатические устройства и насосные группы. В составе инженерной системы эти компоненты смешивают или перенаправляют потоки, поддерживают заданную температуру и помогают распределять тепло по контурам.

Основные группы оборудования

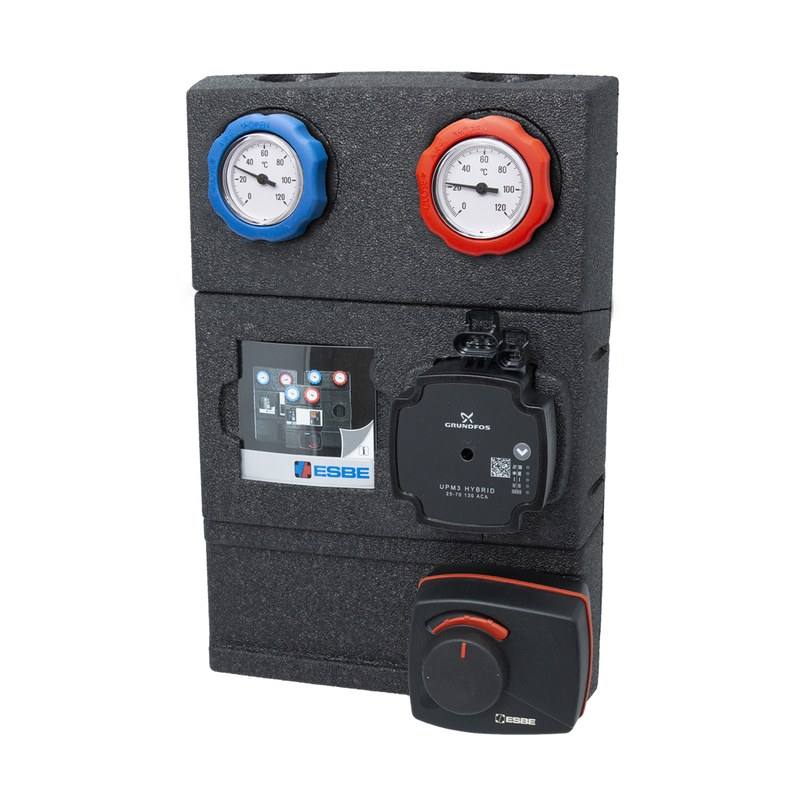

Для решения разных задач ESBE выпускает как отдельные регулирующие компоненты, так и готовые функциональные узлы. Среди основных категорий — ротационные и термостатические клапаны, приводы, контроллеры, зональная арматура и насосные группы. Ротационные клапаны смешивают потоки или переключают направление циркуляции. Термостатические модели изменяют соотношение потоков в зависимости от температуры, а зональные краны открывают и закрывают отдельные участки системы. Электроприводы перемещают регулирующий элемент по команде автоматики. Контроллеры обрабатывают показания датчиков и задают режим управления. Насосная группа объединяет компоненты для циркуляции и распределения теплоносителя. В зависимости от исполнения она может обеспечивать прямую подачу, поддержание постоянной температуры или смешение потоков через клапан с приводом. Готовый узел упрощает монтаж относительно сборки аналогичной схемы из отдельных деталей.

Клапаны и технические параметры

Клапан определяет, каким образом поток проходит через узел и как меняется его температура или направление. Подходящее исполнение выбирают по схеме системы и параметрам контура: универсального клапана для всех условий эксплуатации нет. Ключевые характеристики клапана:

• условный диаметр DN, который должен соответствовать трубопроводу и расчетному расходу,
• коэффициент пропускной способности Kvs, влияющий на расход при заданном перепаде давления,
• номинальное давление PN и допустимая температура рабочей среды,
• число присоединительных патрубков и схема движения потоков,
• тип присоединения: резьбовое или фланцевое,
• материал корпуса и допустимая рабочая среда.

В качестве примера размерного диапазона служит серия 3F: это трехходовые фланцевые клапаны PN6 с DN от 20 до 150. Для модели 3F 50 указаны DN 50 и Kvs 60 м3/ч; для 3F 65 — DN 65 и Kvs 90 м3/ч. Эти значения относятся к указанным исполнениям и не должны переноситься на другие серии ESBE.

Приводы и управление

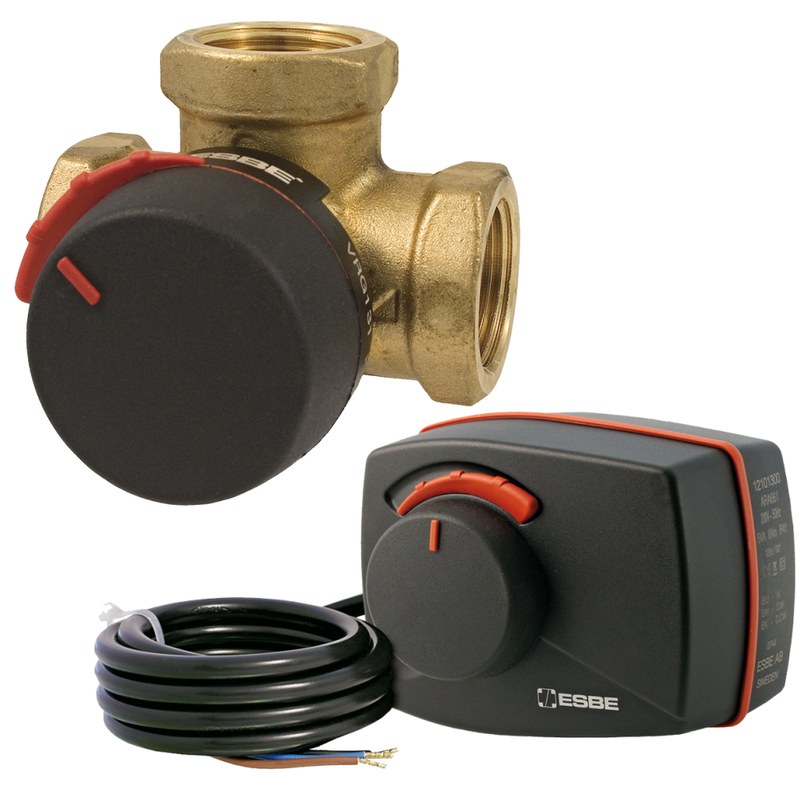

Привод преобразует электрический сигнал в механическое движение клапана. В зависимости от модели он поворачивает шток на заданный угол или перемещает регулирующий элемент линейного клапана. Связка «клапан — привод» позволяет включить арматуру в систему автоматического управления. Контроллер может поддерживать постоянную температуру подачи, менять ее по погоде или корректировать работу отопления по комнатному датчику. Например, линейки CRA предназначены для постоянного регулирования температуры, CRC используют погодную компенсацию, а CRB ориентированы на управление по комнатной температуре. Набор функций и совместимых клапанов зависит от серии. При выборе привода проверяют рабочее напряжение, тип управляющего сигнала, время перемещения, допустимый крутящий момент или усилие, способ монтажа и совместимость с клапаном. Для контроллера учитывают схему подключения датчиков и требуемый алгоритм регулирования. Несовпадение соединительных комплектов или характеристик привода может помешать правильной работе узла.

Принцип работы в системе

В смесительном контуре клапан получает потоки с разными температурами и изменяет их соотношение. Например, при команде на повышение температуры подачи клапан увеличивает долю горячего теплоносителя. При снижении потребности в тепле соотношение меняется в обратную сторону. Контроллер получает показания датчика и через привод корректирует положение клапана. В распределительной схеме клапан переключает поток между двумя направлениями. Это позволяет направить теплоноситель в нужный контур, например к отопительному прибору или накопительной емкости. Термостатический клапан реагирует на температуру рабочей среды механически, без отдельного электрического контроллера. Конкретный способ регулирования определяется устройством и назначением модели.

Монтаж и эксплуатация

Надежность узла зависит от соответствия оборудования гидравлической схеме и правильного монтажа. Перед установкой сверяют маркировку портов, направление потока, положение клапана, тип соединения и требования к рабочей среде. Для фланцевой арматуры важны совпадение присоединительных размеров и равномерная затяжка крепежа; резьбовые модели монтируют с учетом допустимого положения корпуса и герметизации соединений. При установке приводов оставляют доступ для обслуживания и проверяют, что исполнительный механизм может пройти полный рабочий ход без помех. Электрические подключения выполняют по схеме конкретной модели. Перед вводом системы в эксплуатацию проверяют герметичность, удаляют воздух из контура и тестируют реакцию автоматики на изменение температуры. Рабочие пределы температуры, давления и характеристик теплоносителя необходимо сверять с паспортом выбранного артикула. Параметры одной серии могут различаться в зависимости от размера и исполнения; при эксплуатации за пределами допустимых условий возможно нарушение регулирования или повреждение оборудования.

Таким образом, каталог ESBE охватывает оборудование для управления потоками, поддержания температуры и распределения теплоносителя. Клапаны выполняют гидравлическую регулировку, приводы автоматизируют изменение положения арматуры, контроллеры обеспечивают управление по датчикам, а насосные группы объединяют компоненты в готовые узлы. В каталоге «Олниса» можно приобрести оборудование ESBE для систем отопления, охлаждения и горячего водоснабжения. «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. При оформлении заказа следует сверить артикул и паспортные параметры модели с требованиями конкретной системы.
