Почему реле напряжения DigiTOP VP-16A востребовано в системах электроснабжения
DigiTOP VP-16A — однофазное цифровое реле напряжения, предназначенное для отключения подключённой нагрузки при выходе напряжения сети за установленные пределы. Оно контролирует действующее значение напряжения и автоматически восстанавливает питание после нормализации сети и завершения заданной задержки. Прибор может применяться в распределительных щитах жилых, административных и производственных объектов, где требуется защитить отдельную линию или маломощное оборудование от длительного повышения или снижения напряжения.
Основные характеристики
Реле непрерывно измеряет напряжение однофазной сети. Пользователь задаёт нижний и верхний пороги срабатывания, а также время ожидания перед повторным включением. Для базовой версии VP-16A указаны ток до 16 А и максимальная мощность активной нагрузки до 3,5 кВт. Эти значения относятся к активной нагрузке; при подключении электродвигателей и других потребителей с большими пусковыми токами необходимо учитывать их режим работы и характеристики коммутационных контактов. Основные параметры модели включают:
- входное напряжение — 0–400 В, измеряемый диапазон — 50–400 В,
- верхний порог отключения — 210–270 В, заводская настройка — 250 В,
- нижний порог отключения — 120–200 В, заводская настройка — 170 В,
- задержка повторного включения — 5–600 с, заводская настройка — 15 с,
- погрешность встроенного вольтметра — не более 1 %,
- рабочая частота — 50 Гц, потребляемая мощность — не более 5 Вт,
- степень защиты корпуса — IP20, рабочая температура — от −25 до +50 C,
- габаритные размеры базовой версии — 90 × 35 × 64 мм.
Пороговые значения и время задержки задаются с лицевой панели. Размер корпуса и коммутационные параметры могут отличаться у модификаций VP-16A, поэтому при монтаже учитывают обозначение и паспорт конкретного исполнения.
Конструкция и принцип работы

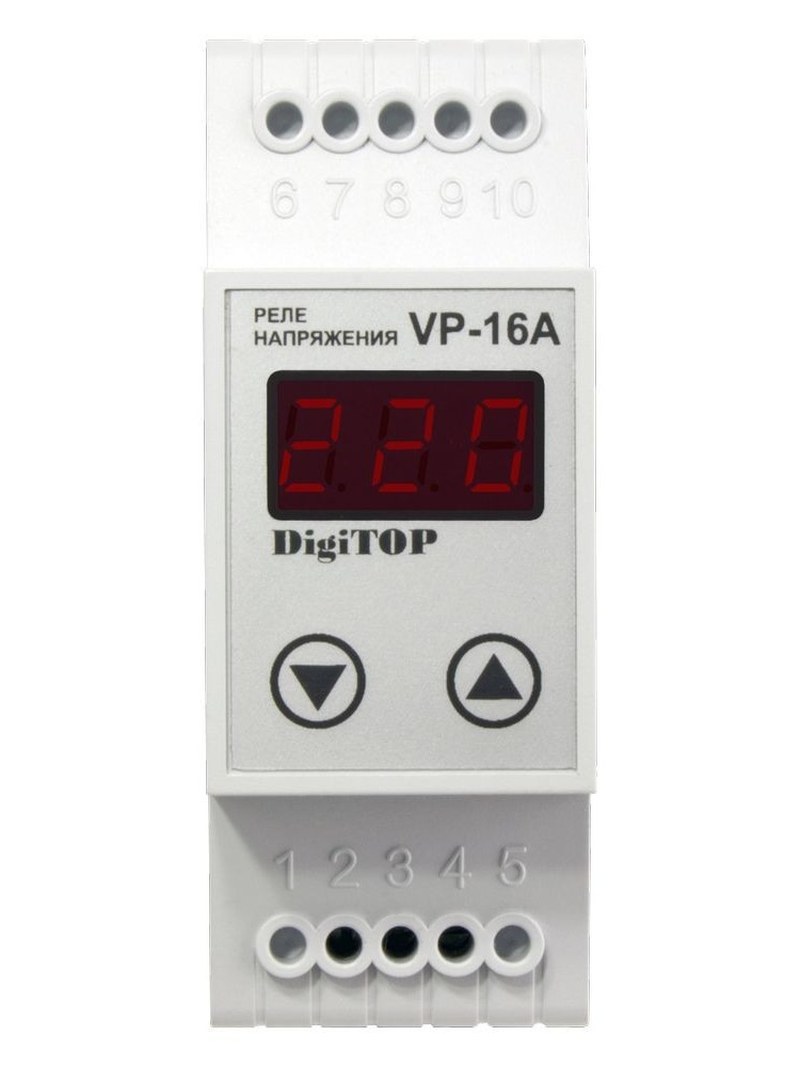

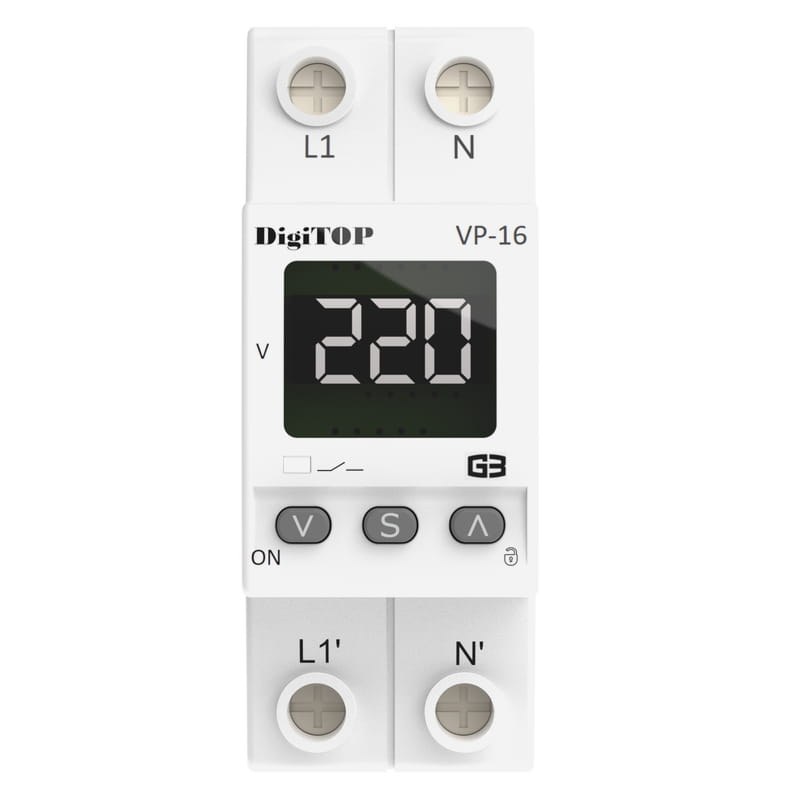

В корпусе размещены микроконтроллер, измерительная цепь, цифровой индикатор, кнопки настройки и электромагнитное реле. Микроконтроллер обрабатывает измеренное напряжение и сравнивает его с установленными порогами. Индикатор показывает текущее значение и помогает контролировать состояние сети. При подаче питания прибор начинает измерение. Если напряжение находится в заданном диапазоне, после установленной задержки реле замыкает цепь нагрузки. При выходе напряжения за пределы контакты размыкаются. После возвращения параметра в допустимый диапазон устройство отсчитывает время задержки и снова подключает нагрузку. Такая пауза особенно важна для оборудования, которому нежелательны частые повторные пуски после кратковременных перебоев. Порог верхнего напряжения задаёт предельное значение, при котором питание отключается из-за перенапряжения. Нижний порог определяет момент отключения при просадке сети. Выбранные значения должны учитывать требования подключённого оборудования: слишком узкий диапазон может приводить к частым отключениям, а слишком широкий — уменьшать эффективность защиты.
Монтаж и эксплуатация
VP-16A устанавливается в распределительном щите на DIN-рейку. При подключении соблюдают схему на корпусе и в документации: реле включают в цепь питания нагрузки, проверяют соответствие проводников назначению клемм и не превышают допустимый ток. Монтаж и изменение соединений выполняют при снятом напряжении; перед прибором предусматривают защиту линии от сверхтока. Степень IP20 предполагает установку в закрытом щите без прямого воздействия воды и пыли. Несмотря на указанный температурный диапазон, при эксплуатации в холодных помещениях необходимо учитывать риск конденсации влаги. Прибор не предназначен для работы в условиях сильной вибрации, ударов и взрывоопасной атмосферы. Эти ограничения особенно важны на производственных объектах, где щит может находиться рядом с приводами, компрессорами, источниками тепла или влажными технологическими зонами. Реле защищает от выхода напряжения за заданные пределы, но не ограничивает ток короткого замыкания и не выполняет функции защиты от перегрузки. Оно также не обеспечивает стабилизацию питания и не заменяет устройства защиты от импульсных перенапряжений. Поэтому его включают в систему электроснабжения совместно с аппаратами, отвечающими за другие виды защиты.
Применение в промышленных системах
В промышленной электросети VP-16A может использоваться для контроля отдельных однофазных цепей управления, вспомогательных приборов, шкафной автоматики и другого оборудования, ток потребления которого укладывается в допустимые параметры модели. Его применение оправдано там, где недопустимая просадка или повышение напряжения способны вызвать сбой, остановку либо повреждение подключённого потребителя. При защите оборудования с электродвигателями учитывают пусковой ток и частоту включений: номинальные 16 А не означают, что реле одинаково подходит для любой нагрузки с такой маркировкой. Для групповых линий и мощных потребителей обычно требуется отдельный расчёт коммутационной схемы, а реле напряжения применяют как элемент общей системы защиты.
Таким образом, DigiTOP VP-16A контролирует однофазное напряжение, отключает нагрузку при выходе за заданные пределы и автоматически возобновляет питание после нормализации сети. Настраиваемые пороги и задержка повторного включения позволяют адаптировать работу прибора к требованиям подключённого оборудования. В промышленных системах реле применяют для защиты отдельных линий малой мощности, учитывая пределы тока, характер нагрузки и необходимость дополнительных аппаратов защиты. «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ.
