Контактор Dekraft МК-103 4НЗ 63А: эффективная коммутация электрических нагрузок

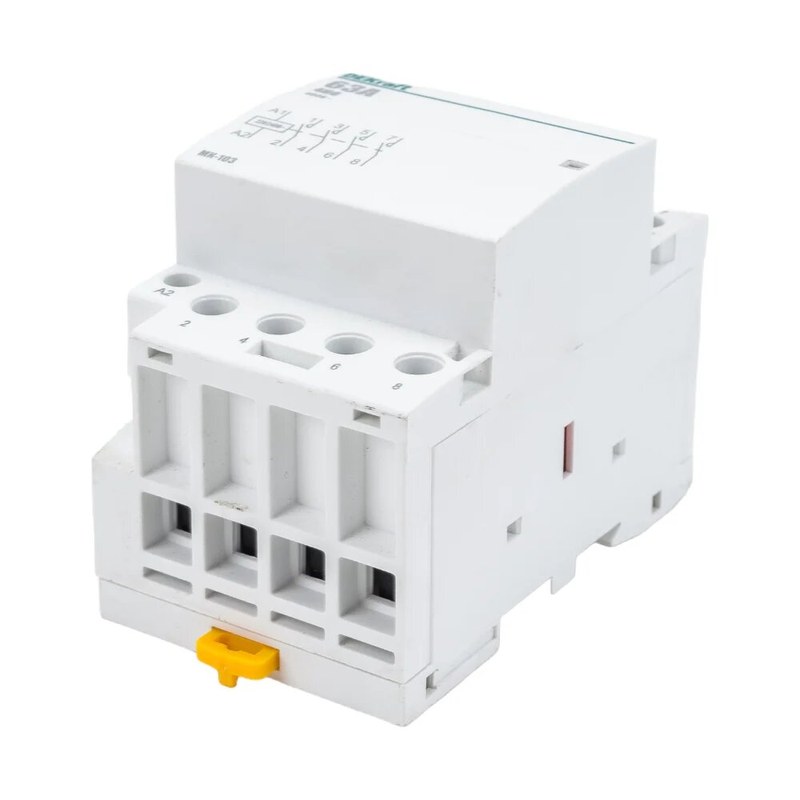

DeKraft МК 103 4НЗ 63 А 230 В AC — электромагнитный контактор для дистанционного коммутационного управления электрическими цепями. В обозначении модели указаны четыре нормально замкнутых контакта, номинальный ток 63 А и напряжение питания катушки 230 В переменного тока. Такая конфигурация позволяет включать цепи в исходном состоянии и размыкать их при подаче управляющего напряжения на катушку. Контактор используют в распределительных щитах и системах автоматизации, когда требуется переключать нагрузку по сигналу от контроллера, реле или другого управляющего устройства.

Основные параметры

Контактор служит для частого дистанционного включения и отключения электрических цепей. Он отделяет управляющую цепь от силовой: катушка получает сигнал управления, а силовые контакты коммутируют нагрузку. Это позволяет встроить аппарат в автоматизированную систему, где переключение выполняется без ручного воздействия на каждый отдельный выключатель. Основные сведения о модели, указанные в её обозначении:

• тип устройства — электромагнитный контактор серии МК 103,
• контактная схема — четыре нормально замкнутых контакта,
• номинальный ток — 63 А,
• напряжение катушки управления — 230 В переменного тока,
• вид тока в цепи катушки — AC.

Номинал 63 А характеризует токовую категорию аппарата, но не заменяет проверку допустимого тока для конкретной нагрузки. При коммутации двигателя, нагревателя, трансформатора или другого потребителя учитывают характер пускового тока, категорию применения и частоту переключений. Номинал катушки 230 В AC относится именно к управляющей цепи; его нельзя автоматически считать допустимым напряжением силовых контактов.

Конструкция и принцип работы

В контакторе электрический сигнал преобразуется в механическое перемещение контактного механизма. Катушка создаёт магнитное поле, которое воздействует на подвижную часть аппарата и меняет состояние силовых контактов. Основные функциональные узлы устройства:

• электромагнитная катушка на 230 В переменного тока, создающая управляющее магнитное поле,
• магнитопровод и подвижный якорь, обеспечивающие перемещение механизма,
• контактный блок с четырьмя нормально замкнутыми контактами,
• возвратный механизм, возвращающий якорь в исходное положение после снятия напряжения,
• корпус и контактные зажимы для установки и подключения аппарата.

В обесточенном состоянии катушки нормально замкнутые контакты остаются замкнутыми. После подачи управляющего напряжения катушка притягивает якорь, и контактный механизм размыкает цепи. При снятии напряжения магнитное усилие исчезает, возвратный механизм возвращает подвижную часть, а контакты снова замыкаются. Следовательно, в рассматриваемой конфигурации нагрузка может быть включена при отсутствии сигнала на катушке и отключаться по команде управления.

Режимы и функциональные особенности

Состояние силовых цепей определяется наличием напряжения на катушке. Это следует учитывать при проектировании логики управления и при оценке поведения установки во время пропадания питания. Возможные состояния аппарата в рабочей схеме:

• катушка обесточена — нормально замкнутые контакты находятся в замкнутом положении,
• на катушку подано 230 В переменного тока — якорь перемещается, контакты размыкаются,
• управляющее напряжение снято — возвратный механизм восстанавливает исходное положение контактов.

Такая логика подходит для задач, где требуется разомкнуть цепь управляющим сигналом. Однако контактор не следует считать самостоятельным аппаратом защиты от перегрузки или короткого замыкания. В силовой цепи предусматривают защитные устройства, рассчитанные на параметры нагрузки и проводников.

Подключение и эксплуатация

Монтаж выполняют в соответствии с маркировкой на корпусе и схемой подключения конкретного исполнения. Перед установкой проверяют соответствие напряжения катушки управляющей цепи, номинального тока и коммутационной способности аппарата характеристикам нагрузки. Работы проводят при снятом напряжении. При эксплуатации учитывают следующие условия:

• цепь катушки подключают к источнику переменного напряжения 230 В,
• проводники силовой цепи присоединяют к обозначенным силовым зажимам,
• сечение кабеля выбирают с учётом рабочего тока, способа прокладки и требований электрической установки,
• для защиты от перегрузки и короткого замыкания применяют отдельные защитные аппараты,
• допустимую нагрузку проверяют по категории применения и технической документации именно на данное исполнение.

При коммутации индуктивной нагрузки могут возникать повышенные пусковые токи и электрическая дуга. Поэтому токовая маркировка не должна использоваться как единственный критерий пригодности контактора для двигателя или другой нагрузки с тяжёлым режимом включения. Для монтажа и обслуживания необходимо учитывать требования к защите от случайного прикосновения и нагрева соединений.

Применение в промышленности

Четыре нормально замкнутых контакта позволяют использовать аппарат в цепях, которые должны оставаться замкнутыми в исходном режиме и размыкаться при подаче команды. Такое решение может применяться в распределительных щитах, системах управления освещением и нагревом, а также в цепях автоматизации оборудования — при условии, что электрические параметры нагрузки соответствуют характеристикам контактора. В технологической установке контактор может получать управляющий сигнал от реле, контроллера или другого элемента автоматики. При этом его назначение ограничивается коммутацией цепи: функции измерения, регулирования и защиты выполняют другие компоненты системы.

Таким образом, DeKraft МК 103 4НЗ 63 А 230 В AC предназначен для дистанционной коммутации электрических цепей с четырьмя нормально замкнутыми контактами. При отсутствии напряжения на катушке контакты замкнуты, а подача 230 В переменного тока переводит их в разомкнутое состояние. Для надёжной работы необходимо учитывать параметры нагрузки, условия коммутации и требования к отдельной защите силовой цепи. Компания «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ. Поставки включают электротехническую продукцию и компоненты для промышленных систем. DeKraft МК 103 может быть частью номенклатуры оборудования, предназначенного для распределения и управления электрической энергией.
