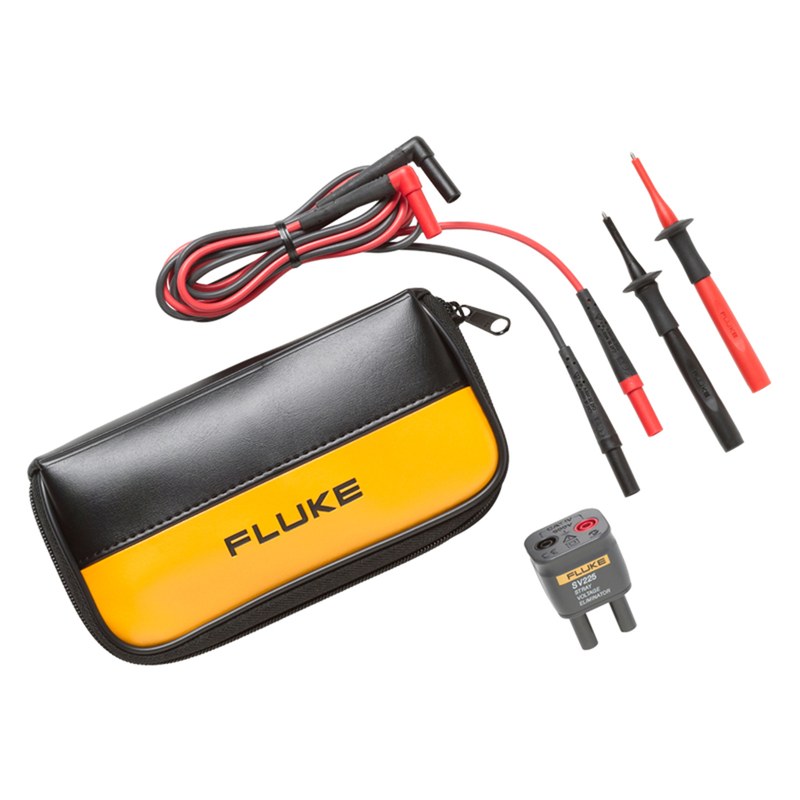

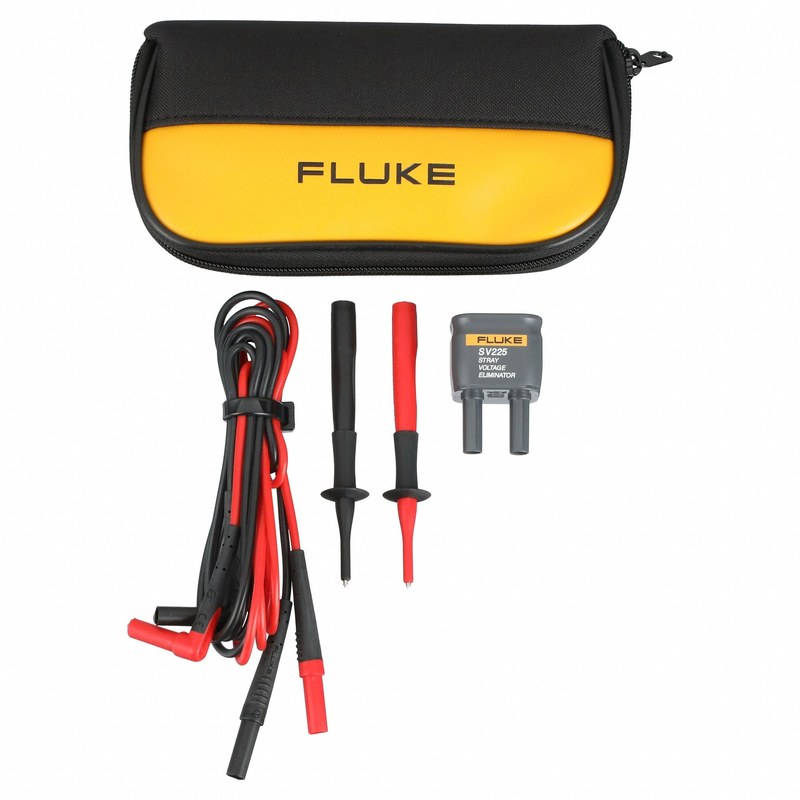

Комплект измерительных проводов Fluke TL225 2429268 — электрическая диагностика с подавлением наведенного напряжения
При исследовании отключенных электрических цепей высокоомный мультиметр иногда отображает напряжение, возникающее вследствие емкостной связи с соседними проводниками. Подобные показания могут осложнять определение фактического состояния линии. Fluke TL225 SureGrip представляет собой комплект измерительных принадлежностей, включающий адаптер для подавления определенных наведенных напряжений. В отличие от обычного набора проводов, данное исполнение позволяет изменять электрические условия измерения при совместном использовании с соответствующим мультиметром.
Технические характеристики
Основные параметры комплекта:
- производитель — Fluke,
- категория — измерительные провода с адаптером,
- модель — TL225 SureGrip,
- артикул — 2429268,
- основной функциональный компонент — SV225,
- назначение — снижение влияния наведенного напряжения,
- номинальное сопротивление адаптера — 3000 Ом при +25 °C,
- рабочая температура — от −20 до +55 °C,
- совместимость — предусмотренные мультиметры Fluke,
- конструкция — измерительные провода и соединительные принадлежности.
Конструкция и работа адаптера
Обычный мультиметр с высоким входным сопротивлением практически не нагружает исследуемую цепь. Это полезно для точных измерений, но может приводить к появлению заметных показаний от слабых наведенных потенциалов. Адаптер SV225 вводит дополнительную нагрузку в предусмотренной измерительной конфигурации. Если источник напряжения имеет большое внутреннее сопротивление, его измеряемый потенциал при подключении нагрузки уменьшается. В результате мультиметр способен показывать значение, более соответствующее реальному состоянию такой цепи. При наличии действующего источника напряжения с достаточно низким внутренним сопротивлением измерительная нагрузка оказывает значительно меньшее влияние на результат. Измерительные провода передают сигнал от контрольных точек к прибору. Их соединители должны соответствовать используемому мультиметру. Нельзя считать отсутствие показания после подключения адаптера самостоятельным подтверждением электрической безопасности. Проверка отсутствия напряжения должна выполняться соответствующим сертифицированным методом. Комплект Fluke TL225 относится к продукции, снятой производителем с выпуска, поэтому фактическое наличие конкретного исполнения необходимо проверять отдельно.
Области применения
Измерительные принадлежности используются при электротехническом контроле:
- осветительные линии,
- распределительные шкафы,
- кабельные соединения,
- электрические цепи зданий,
- производственные панели автоматики,
- вспомогательные питающие линии,
- электротехнические лаборатории,
- диагностика наведенных потенциалов.
Компания «Олниса» осуществляет поставки измерительных принадлежностей Fluke для промышленного электрооборудования. В ассортимент входят соединительные провода, контактные щупы и специализированные адаптеры профессиональных измерительных систем. Комплекты типа TL225 предназначены для работы совместно с электрическими мультиметрами. Компания «Олниса» поставляет контрольно-измерительную аппаратуру и электротехнические комплектующие для производственных предприятий.
Преимущества
Основные эксплуатационные достоинства:
- уменьшение влияния отдельных наведенных напряжений,
- возможность использования совместно с мультиметром,
- комплектное исполнение,
- упрощение диагностики высокоомных цепей,
- отсутствие необходимости в отдельном измерительном приборе,
- компактность соединительных принадлежностей,
- удобство переносного применения,
- практичность при обследовании кабельных линий.
Таким образом, Fluke TL225 2429268 представляет собой комплект измерительных принадлежностей с адаптером подавления наведенного напряжения. Он применяется при исследовании электрических цепей, в которых высокоомный мультиметр может фиксировать паразитные потенциалы. Компания «Олниса» поставляет аксессуары Fluke для промышленных предприятий. Измерительные провода и соединительные компоненты входят в ассортимент продукции компании.
