Кабельный тестер для витой пары Fluke Networks MicroScanner2 MS2-TTK — обнаружение повреждений Ethernet-линий

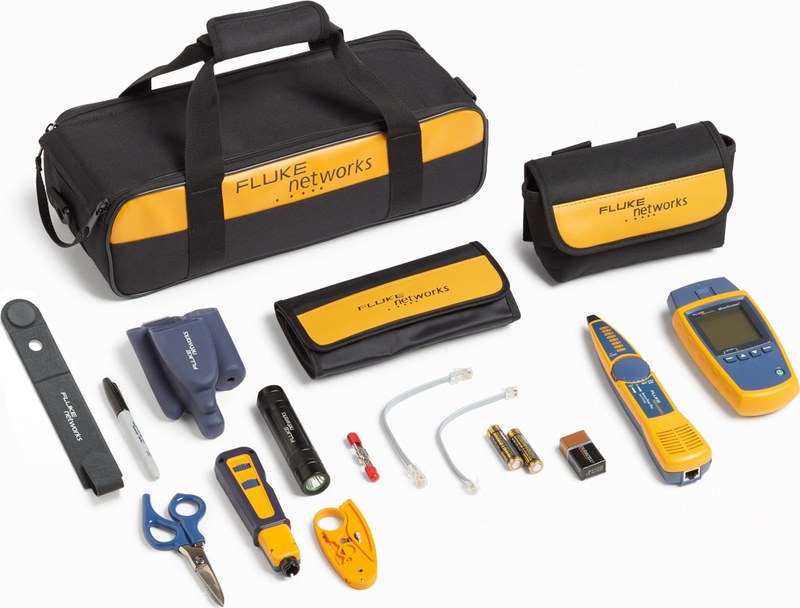

Нарушения проводной связи могут возникать из-за повреждения отдельных жил, неправильного обжима разъемов или ошибок монтажа кабельной линии. Определение подобных дефектов требует проверки физического соединения независимо от состояния активного сетевого оборудования. Fluke Networks MicroScanner2 MS2-TTK представляет собой комплект для диагностики медных коммуникационных линий. Основным устройством является тестер MicroScanner2, дополненный поисковыми принадлежностями и инструментами для работы с кабелем. Комплект предназначен для проверки схемы разводки, определения длины кабеля и поиска поврежденных участков витой пары.

Технические характеристики

Основные параметры:

• производитель — Fluke Networks,
• серия — MicroScanner2,
• комплект — MS2-TTK,
• категория — кабельный тестер,
• основной прибор — MicroScanner2,
• измеряемые линии — витая пара и совместимые коаксиальные кабели,
• разъемы — RJ45, RJ11 и коаксиальный,
• проверка схемы жил — предусмотрена,
• измерение длины кабеля — предусмотрено,
• определение расстояния до повреждения — предусмотрено,
• распознавание Ethernet — 10/100/1000BASE-T,
• обнаружение PoE IEEE 802.3af — предусмотрено,
• поисковый щуп — IntelliTone Pro,
• питание тестера — две батареи AA.

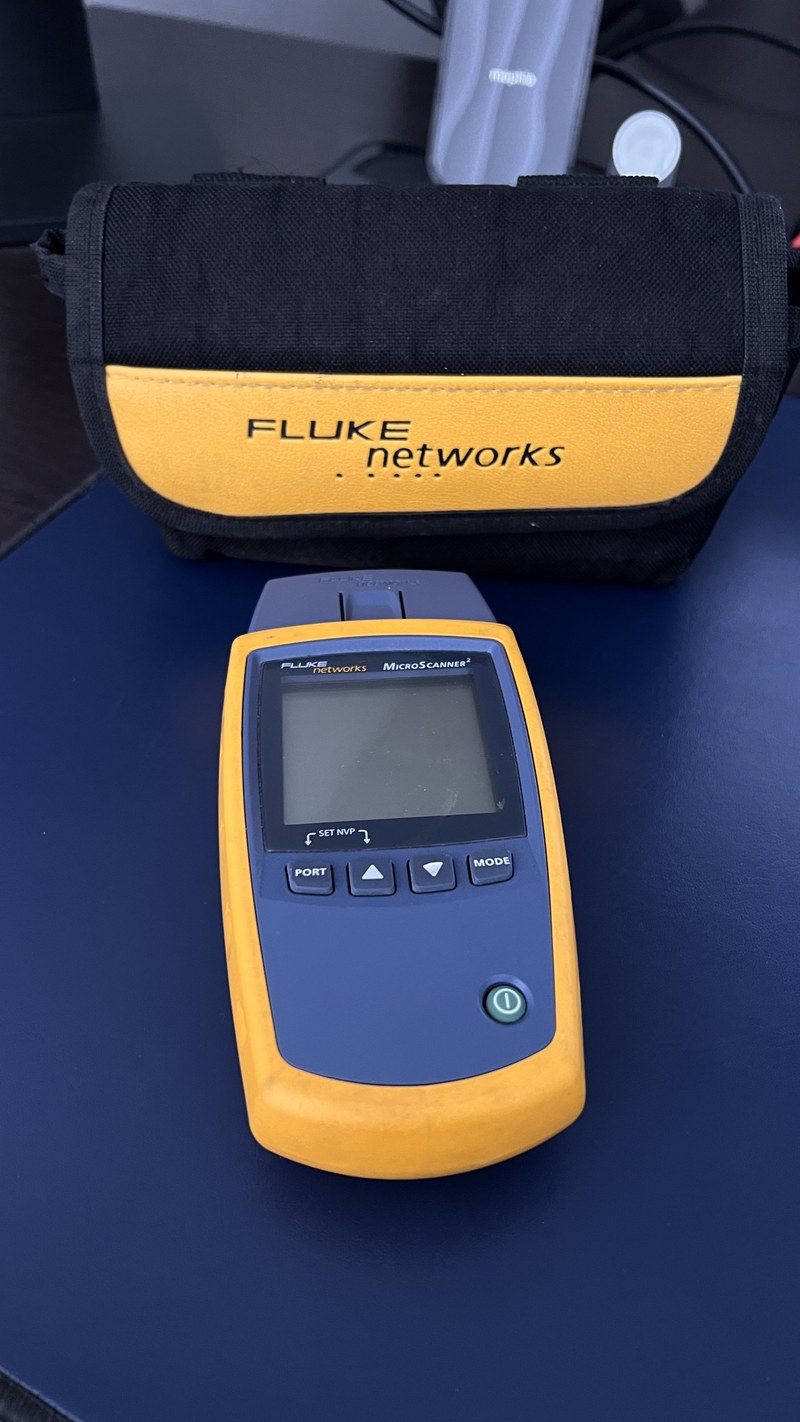

Как выполняется проверка витой пары

Тестер подключается к одному концу кабеля. При необходимости на противоположном конце устанавливается предусмотренный дистанционный адаптер. Электронная система анализирует соединение отдельных проводников, определяя ошибки разводки, обрывы и короткие замыкания. Для измерения длины применяется анализ распространения электрического сигнала по проводящей линии. Отражения от поврежденных участков помогают установить предполагаемое расстояние до дефекта. Отдельная функция генерации поискового тона используется для идентификации нужного кабеля среди нескольких проводников. Поисковый щуп IntelliTone позволяет прослеживать соответствующий сигнал в жгуте кабелей или распределительном шкафу. Прибор также способен обнаруживать отдельные признаки активного Ethernet-подключения. Однако он не выполняет полный набор высокочастотных испытаний, необходимых для сертификации категории кабельной линии.

Области применения

Комплект используется в коммуникационных системах:

• локальные сети Ethernet,
• витая пара Cat 5e и Cat 6,
• структурированные кабельные системы,
• коммутационные шкафы,
• сетевые розетки,
• патч-панели,
• производственные информационные сети,
• телефонная проводка,
• поиск ошибок монтажа,
• диагностика повреждений кабеля.

Компания «Олниса» осуществляет поставки кабельных тестеров Fluke Networks для промышленной и телекоммуникационной инфраструктуры. В ассортимент входят приборы проверки витой пары, средства обнаружения повреждений и диагностические устройства проводных сетей. MicroScanner2 используется для контроля физических характеристик кабельных соединений. Компания «Олниса» поставляет измерительную аппаратуру Fluke Networks для предприятий, эксплуатирующих коммуникационные системы.

Преимущества

Эксплуатационные достоинства комплекта:

• проверка схемы соединений,
• определение расстояния до повреждения,
• поиск кабеля тональным сигналом,
• наличие дополнительных диагностических принадлежностей,
• компактность основного тестера,
• автономное питание,
• удобство обследования коммуникационных шкафов,
• совмещение измерительных и поисковых функций,
• простота организации последовательных проверок.

Таким образом, Fluke Networks MicroScanner2 MS2-TTK представляет собой комплект проверки медных кабельных линий, включающий тестер и поисковые принадлежности. Оборудование применяется для обнаружения монтажных дефектов и определения состояния витой пары. Компания «Олниса» поставляет тестеры Fluke Networks для промышленных предприятий. Оборудование диагностики кабельных сетей входит в ассортимент компании.
