Анализатор Fluke Biomedical Impulse 7000DP — проверка дефибрилляторов и внешних кардиостимуляторов

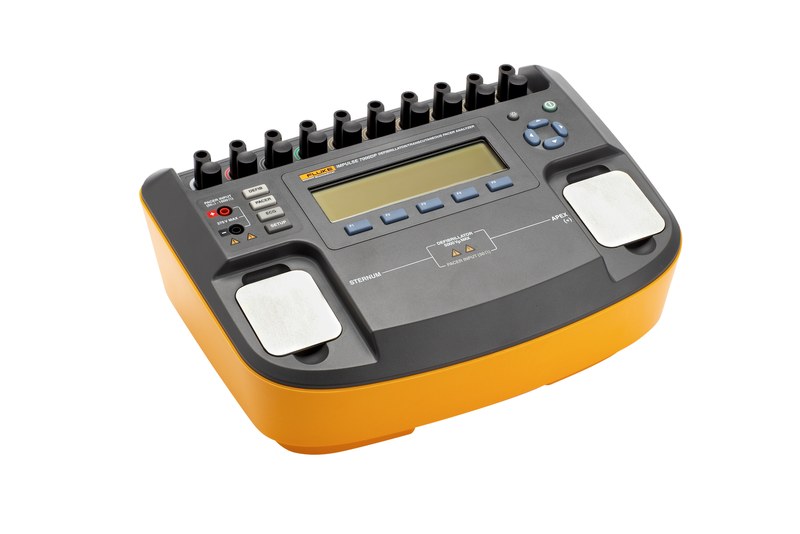

При испытании дефибриллятора необходимо установить, соответствует ли фактически переданная электрическая энергия заданному значению. Дополнительно контролируются временные характеристики разрядного импульса и параметры электрокардиографических сигналов. Fluke Biomedical Impulse 7000DP представляет собой специализированный анализатор, предназначенный для проверки дефибрилляторов и наружных чрескожных кардиостимуляторов. Прибор используется в технических лабораториях медицинского оборудования. Он позволяет выполнять испытания нескольких электрических характеристик, не подключая исследуемое устройство к пациенту.

Технические характеристики

Основные параметры:

• производитель — Fluke Biomedical,
• серия — Impulse,
• модель — 7000DP,
• категория — анализатор дефибрилляторов и кардиостимуляторов,
• диапазон измерения энергии — 0,1–600 Дж,
• точность измерения энергии — ±(1% показания + 0,1 Дж) в предусмотренных режимах,
• номинальная испытательная нагрузка — 50 Ом,
• диапазон измерения напряжения — 20–5000 В,
• диапазон измерения тока — 0,4–100 А,
• длительность анализируемого импульса — 1–50 мс,
• измерение характеристик стимулятора — предусмотрено,
• имитация ЭКГ — предусмотрена,
• количество независимых выходов ЭКГ — 10,
• автономное питание — встроенная аккумуляторная система.

Принцип измерения разрядной энергии

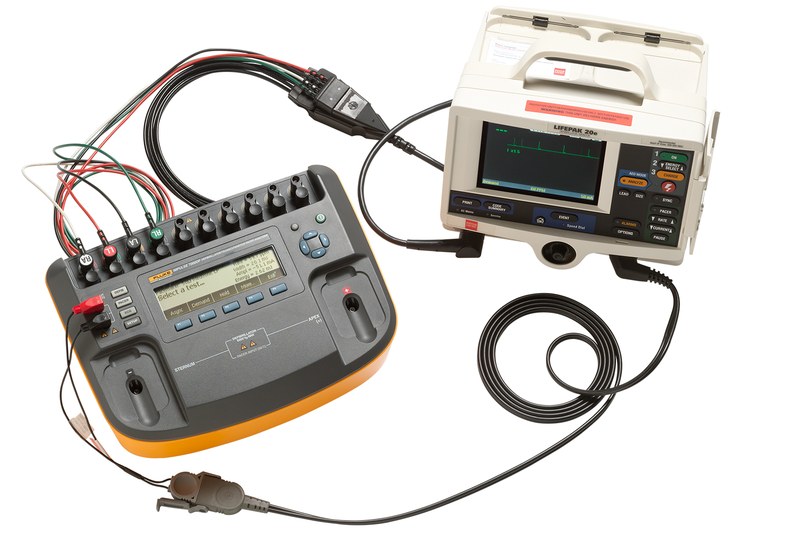

Анализатор содержит испытательную нагрузку, высоковольтную измерительную систему и электронный блок обработки сигналов. При проверке дефибриллятора энергия разряда поступает на предусмотренную эквивалентную нагрузку. Электроника регистрирует форму напряжения и тока во время импульса. На основании измеренных значений рассчитывается переданная энергия и определяются временные параметры разряда. Поддерживаются различные виды импульсов, включая соответствующие монофазные и двухфазные формы. В режиме проверки наружного стимулятора анализатор исследует характеристики формируемых электрических импульсов. Это позволяет сопоставлять измеренные значения с технической документацией соответствующего устройства. Отдельная система имитации ЭКГ предназначена для проверки реакции совместимого медицинского оборудования на искусственно сформированные кардиосигналы. При выполнении испытаний необходимо учитывать ограничения допустимой энергии, требования к испытательным кабелям и правила электрической безопасности. Анализатор не предназначен для лечебного воздействия и не используется как дефибриллятор.

Области применения

Impulse 7000DP используется в специализированных испытательных системах:

• проверка дефибрилляторов,
• испытания наружных кардиостимуляторов,
• контроль энергии разряда,
• измерение длительности импульса,
• исследование формы дефибрилляционного сигнала,
• испытательные лаборатории медицинской техники,
• контроль производства медицинского оборудования,
• периодическая проверка аппаратуры реанимационного назначения.

Компания «Олниса» осуществляет поставки специализированного измерительного оборудования Fluke Biomedical для профессиональных испытательных систем. В ассортимент входят анализаторы медицинских приборов и электронная аппаратура, применяемая для контроля технических характеристик оборудования. Impulse 7000DP относится к средствам измерения импульсных параметров дефибрилляторов и кардиостимуляторов. Компания «Олниса» поставляет контрольно-измерительную технику для предприятий и технических организаций.

Преимущества

Основные эксплуатационные достоинства:

• измерение энергии дефибрилляционного импульса,
• контроль напряжения и тока разряда,
• исследование временных характеристик,
• возможность проверки наружных стимуляторов,
• имитация электрокардиографических сигналов,
• поддержка различных форм импульсов,
• сохранение измерительной информации,
• портативное исполнение,
• совмещение нескольких испытательных функций.

Таким образом, Fluke Biomedical Impulse 7000DP представляет собой анализатор дефибрилляторов и наружных кардиостимуляторов с измерением энергии до 600 Дж. Прибор применяется для технического контроля электрических характеристик специализированной медицинской аппаратуры. Компания «Олниса» поставляет анализаторы Fluke Biomedical для профессиональных испытательных систем. Измерительная аппаратура медицинского назначения входит в ассортимент продукции компании.
