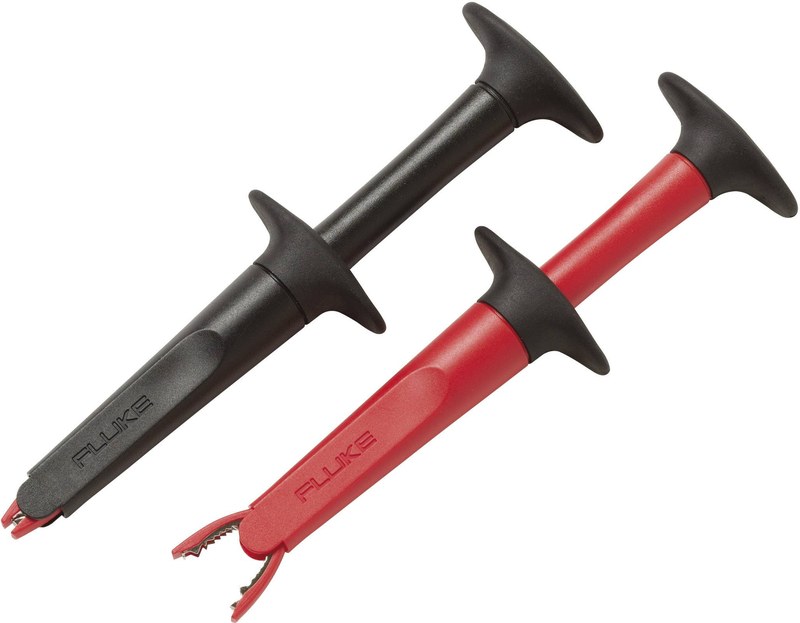

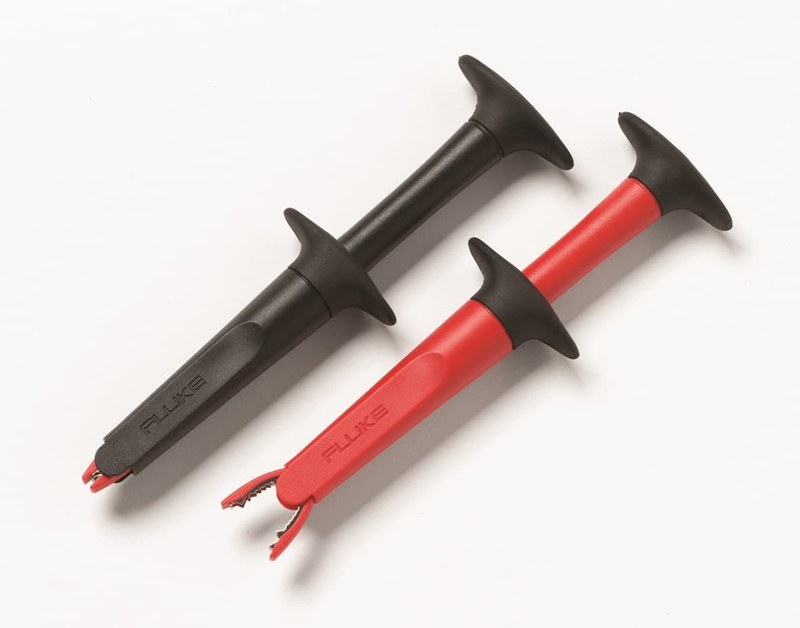

Измерительные зажимы Fluke AC220 SureGrip 1610103 — надежная фиксация электрических контактов
При выполнении электрических измерений на клеммах и контактных винтах необходимо обеспечить устойчивое соединение между исследуемой цепью и измерительным прибором. Удерживание щупа рукой не всегда удобно, особенно при продолжительной регистрации параметров. Fluke AC220 SureGrip представляет собой комплект изолированных контактных зажимов типа «крокодил». Они предназначены для подключения к совместимым измерительным проводам и фиксации на соответствующих металлических элементах. Конструкция рассчитана на использование в электротехнических установках с соблюдением установленной категории безопасности.
Технические характеристики
Основные параметры изделия:
- производитель — Fluke,
- категория — измерительные контактные зажимы,
- модель — AC220 SureGrip,
- артикул — 1610103,
- комплектность — два зажима,
- цвета — красный и черный,
- материал контактных поверхностей — никелированный металл,
- максимальный диаметр круглой контактной головки — 9,5 мм,
- номинальный ток — 10 А,
- категория безопасности — CAT III 1000 В / CAT IV 600 В,
- совместимые измерительные провода — TL222 и TL224,
- тип подключения — модульный.
Конструкция контактного узла
Зажим содержит две подпружиненные металлические губки, размещенные внутри защитной изолированной конструкции. При нажатии на рукоятку контактные элементы раскрываются. После отпускания пружина создает усилие прижатия к исследуемому проводнику или соответствующей контактной поверхности. Никелированное покрытие используется для повышения устойчивости металлических частей к определенным условиям окружающей среды. Тупая форма передней части позволяет захватывать круглые винтовые головки. Это удобно при подключении к доступным контактам электрических панелей. Изолированная рукоятка SureGrip имеет поверхность, рассчитанную на устойчивое удерживание. Сам зажим не является измерительным прибором. Его назначение заключается в передаче сигнала от контрольной точки к мультиметру через совместимый провод. Перед подключением необходимо проверить отсутствие повреждений изоляции и учитывать допустимую категорию всей измерительной сборки.
Области применения
Fluke AC220 используется в электрических измерительных системах:
- распределительные шкафы,
- электронные источники питания,
- испытательные стенды,
- лабораторные измерения,
- промышленная автоматика,
- силовые коммутационные устройства,
- электротехнические мастерские,
- контроль электрических соединений.
Компания «Олниса» осуществляет поставки измерительных принадлежностей Fluke для промышленного электротехнического оборудования. В ассортимент входят контактные зажимы, соединительные провода и аксессуары профессиональных измерительных устройств. Fluke AC220 применяется при организации временных измерительных соединений. Компания «Олниса» поставляет электротехнические компоненты и профессиональные приборы для производственных предприятий и технических лабораторий.
Преимущества
Основные эксплуатационные достоинства:
- надежная механическая фиксация контакта,
- возможность продолжительных измерений без удерживания щупа,
- комплект из двух цветовых исполнений,
- совместимость с предусмотренными проводами,
- изолированные рукоятки,
- удобство подключения к винтовым соединениям,
- компактность,
- простота эксплуатации,
- применимость в различных измерительных системах.
Таким образом, Fluke AC220 SureGrip 1610103 представляет собой комплект контактных зажимов для подключения измерительных приборов к электрическим цепям. Изделие предназначено для надежной фиксации на совместимых контактах при соблюдении паспортных ограничений. Компания «Олниса» поставляет принадлежности Fluke для промышленных предприятий. Соединительные измерительные аксессуары входят в ассортимент продукции компании.
