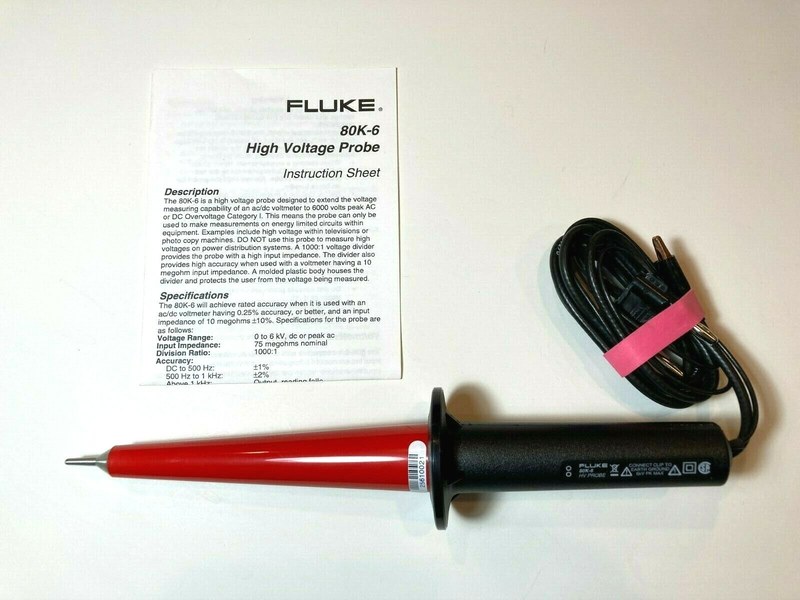

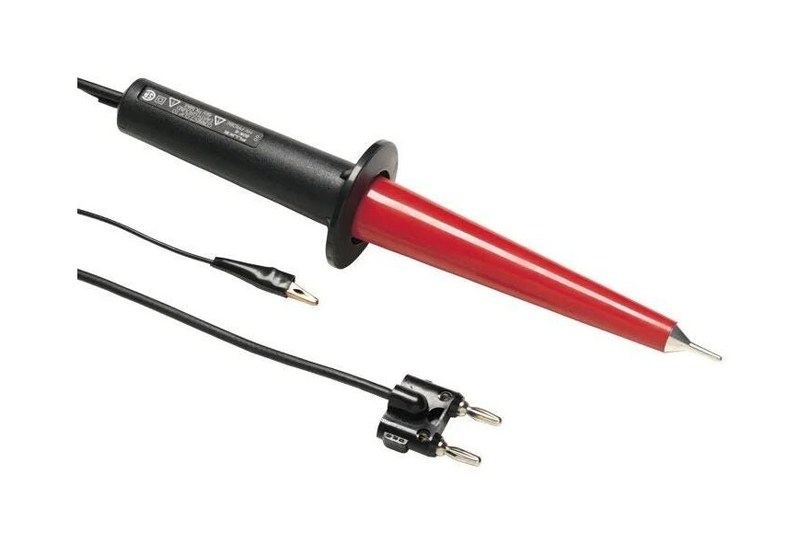

Высоковольтный пробник Fluke 80K-6 532424 — измерение напряжения до 6000 В в маломощных электронных цепях

Некоторые электронные устройства формируют напряжения, превышающие стандартный диапазон цифрового мультиметра. При этом непосредственное подключение обычных измерительных проводов может быть недопустимо из-за электрических и конструктивных ограничений прибора. Fluke 80K-6 представляет собой специализированный высоковольтный пробник, предназначенный для работы совместно с соответствующим вольтметром. Он уменьшает измеряемое напряжение в установленном соотношении, позволяя определять значения до 6000 В. Важная особенность изделия — ограниченная область применения. Пробник предназначен исключительно для цепей с ограниченной энергией и не используется для измерений в силовых распределительных системах.

Технические характеристики

Основные параметры:

• производитель — Fluke,
• категория — высоковольтный измерительный пробник,
• модель — 80K-6,
• артикул — 532424,
• максимальное постоянное напряжение — 6000 В,
• максимальное пиковое переменное напряжение — 6000 В,
• коэффициент деления — 1000:1,
• номинальное входное сопротивление — 75 МОм,
• точность до 500 Гц — ±1%,
• точность от 500 Гц до 1 кГц — ±2%,
• рекомендуемое входное сопротивление вольтметра — 10 МОм,
• категория перенапряжения — CAT I,
• назначение — цепи с ограниченной энергией.

Конструкция и принцип действия

Пробник использует высокоомную резистивную цепь, которая делит приложенное напряжение перед передачей сигнала на измерительный прибор. При коэффициенте 1000:1 напряжение 5000 В на входе соответствует примерно 5 В на выходе делителя при правильном согласовании с вольтметром. Такая схема позволяет расширить диапазон измерения без непосредственной подачи полного высокого напряжения на вход мультиметра. Важным условием точности является входное сопротивление подключенного прибора. При использовании вольтметра с неподходящими характеристиками коэффициент деления может измениться. Влияние частоты также имеет значение. При высокочастотных сигналах характеристики пробника отличаются от статического режима, поэтому необходимо учитывать нормированный диапазон. Изолированный корпус предназначен для размещения резистивной цепи и уменьшения риска случайного прикосновения к опасным элементам. Пробник запрещено использовать для измерения высокого напряжения в распределительных сетях. Он рассчитан на низкоэнергетические внутренние цепи соответствующих электронных устройств.

Области применения

Fluke 80K-6 используется в специализированной электронной диагностике:

• высоковольтные цепи электронных приборов,
• лабораторные источники с ограниченным током,
• испытательные электронные модули,
• старые кинескопные устройства при соблюдении ограничений,
• электронные генераторы,
• низкоэнергетические высоковольтные узлы,
• лабораторные измерительные стенды.

Компания «Олниса» осуществляет поставки измерительных принадлежностей Fluke для профессионального электронного оборудования. В ассортимент входят специализированные пробники, измерительные адаптеры и компоненты лабораторных электрических измерительных систем. Fluke 80K-6 применяется в маломощных электронных цепях высокого напряжения. Компания «Олниса» поставляет контрольно-измерительное оборудование и принадлежности для промышленных предприятий и технических лабораторий.

Преимущества

Основные эксплуатационные достоинства:

• расширение диапазона совместимого вольтметра,
• фиксированный коэффициент деления,
• высокое входное сопротивление,
• изолированная конструкция,
• простота подключения к подходящему измерителю,
• отсутствие необходимости во внешнем питании,
• применимость для специализированной электронной диагностики,
• компактность конструкции.

Таким образом, Fluke 80K-6 532424 представляет собой высоковольтный пробник с коэффициентом деления 1000:1 для измерений до 6000 В в цепях с ограниченной энергией. Изделие не предназначено для высоковольтных силовых распределительных установок. Компания «Олниса» поставляет измерительные пробники Fluke для промышленных предприятий. Специализированные принадлежности электроизмерительной аппаратуры входят в ассортимент компании.
