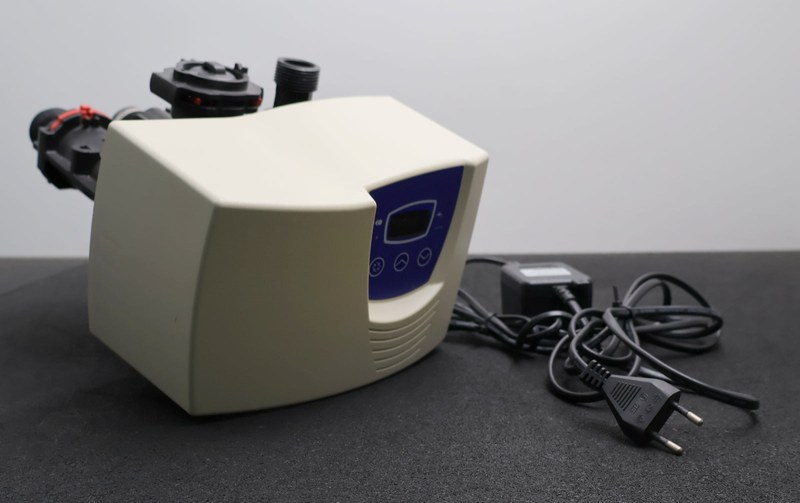

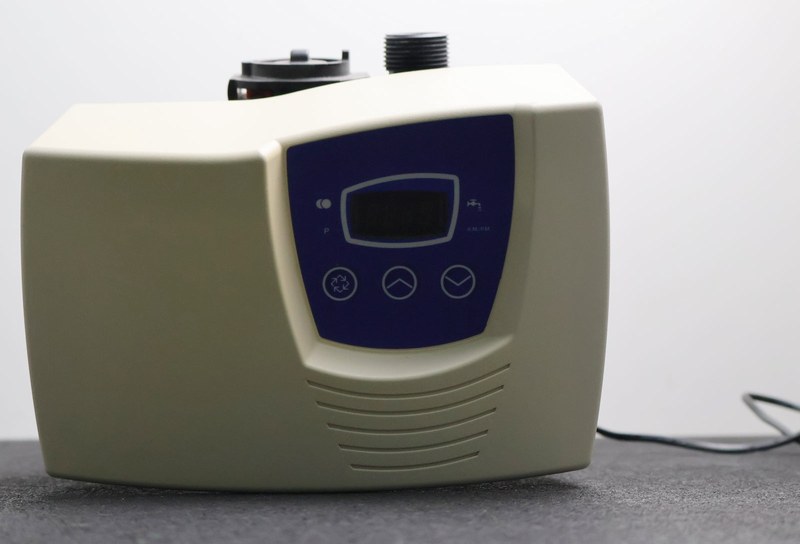

Управляющий клапан Fleck 7700/1600 SXT — автоматизация фильтрации и регенерации воды
Эффективность водоочистной установки зависит не только от свойств фильтрующего материала, но и от последовательности движения жидкости внутри оборудования. Во время эксплуатации необходимо переключать потоки между рабочим циклом, обратной промывкой и восстановлением свойств загрузки. Для автоматизации этих процессов применяются многоходовые управляющие клапаны. Fleck 7700 SXT представляет собой клапан с электронным программируемым контроллером, предназначенный для систем умягчения и фильтрации воды. Устройство обеспечивает переключение гидравлических каналов согласно установленным параметрам технологического процесса.
Технические характеристики
Основные параметры клапана Fleck 7700 SXT:
- производитель — Fleck (Pentair),
- серия — 7700,
- модель контроллера — SXT,
- рассматриваемое исполнение — 7700/1600 SXT,
- категория — автоматический управляющий клапан водоподготовки,
- материал корпуса — армированный полимер PPO,
- рабочее давление — 1,4–8,5 бар,
- температура воды — от +1 до +43 °C,
- сервисная производительность стандартного исполнения — 6,2 м³/ч,
- максимальная производительность обратной промывки стандартного исполнения — 1,7 м³/ч,
- присоединение входа и выхода — 1¼ дюйма,
- посадочный размер — 2½ дюйма,
- электропитание управляющего привода — 24 В, 50/60 Гц,
- степень защиты — IP22,
- система регенерации — 1600,
- управление циклами — электронное программируемое.
Конструкция и принцип работы
Основной рабочий узел клапана представляет собой распределительный механизм с поршнем, который перемещается внутри корпуса и изменяет соединения между гидравлическими каналами. Электропривод через механическую передачу перемещает поршень в положение, соответствующее текущему этапу обработки воды. Контроллер SXT управляет приводом и контролирует последовательность переходов. Отличительная конструктивная особенность серии 7700 заключается в использовании оптического датчика положения. Он позволяет определять положение распределительного механизма и обеспечивает точное переключение между предусмотренными стадиями. Корпус из армированного полимера PPO устойчив к коррозии при работе с водой в пределах паспортных условий. В конструкции предусмотрены сменные уплотнительные элементы, поршневой механизм и соединительные компоненты. Быстросъемные фиксирующие элементы облегчают доступ к отдельным узлам клапана без полного демонтажа гидравлической системы. Для исполнения умягчения важную роль играет солевая система 1600. Она обеспечивает необходимые гидравлические процессы при восстановлении ионообменной смолы. Основные варианты управления:
- запуск регенерации через установленный временной интервал,
- запуск по выбранным дням недели,
- запуск после обработки установленного объема воды,
- отложенная регенерация в назначенное время,
- немедленная регенерация при достижении заданного условия,
- ручной запуск восстановительного цикла,
- изменение продолжительности отдельных стадий.
Области применения
Fleck 7700 SXT применяется в водоочистных системах, где необходима автоматическая обработка значительных объемов воды.
- Основные направления использования:
- промышленные установки умягчения,
- системы подготовки технической воды,
- водоочистное оборудование производственных предприятий,
- котельные и теплотехнические комплексы,
- инженерные установки коммерческих зданий,
- системы обработки воды с ионообменной загрузкой,
- автоматизированные фильтрационные колонны,
- водоподготовка технологических линий,
- вспомогательные системы энергетического оборудования.
Компания «Олниса» осуществляет поставки промышленного оборудования для водоподготовки, включая управляющие клапаны Fleck и компоненты автоматизированных фильтрационных систем. В ассортименте представлены распределительные устройства, электротехнические элементы и оборудование, используемое для управления технологическими потоками воды. Клапаны Fleck применяются в промышленных установках, где необходимо поддерживать установленную последовательность фильтрации и регенерации загрузки. Компания «Олниса» выступает поставщиком оборудования для производственных предприятий, инженерной инфраструктуры и водоочистных комплексов. Наличие снятой с производства модели Fleck 7700 SXT требует отдельного подтверждения.
Преимущества
Основные эксплуатационные достоинства модели связаны с автоматизацией гидравлических процессов и конструкцией распределительного механизма. К преимуществам относятся:
- автоматическое переключение рабочих циклов,
- программируемое управление продолжительностью регенерации,
- возможность запуска по времени или обработанному объему,
- коррозионная стойкость полимерного корпуса,
- точное определение положения поршня оптическим датчиком,
- сокращение количества ручных операций,
- возможность работы с различными конфигурациями водоочистных установок,
- доступность отдельных сменных компонентов конструкции,
- удобство контроля режимов через электронный дисплей,
- возможность автоматического повторения технологических циклов.
Таким образом, Fleck 7700/1600 SXT представляет собой автоматический управляющий клапан для систем умягчения воды с электронным контроллером. Устройство выполняет переключение гидравлических потоков, управляет регенерацией и обеспечивает повторяемую последовательность технологических операций. Конструкция клапана сочетает полимерный корпус, поршневой распределитель и электронную систему управления с контролем положения механизма. Несмотря на прекращение выпуска серии, оборудование сохраняет значение для эксплуатации ранее установленных водоочистных систем.
