Детектор скрытой проводки Fluke 2042 — поиск электрических кабелей внутри строительных конструкций

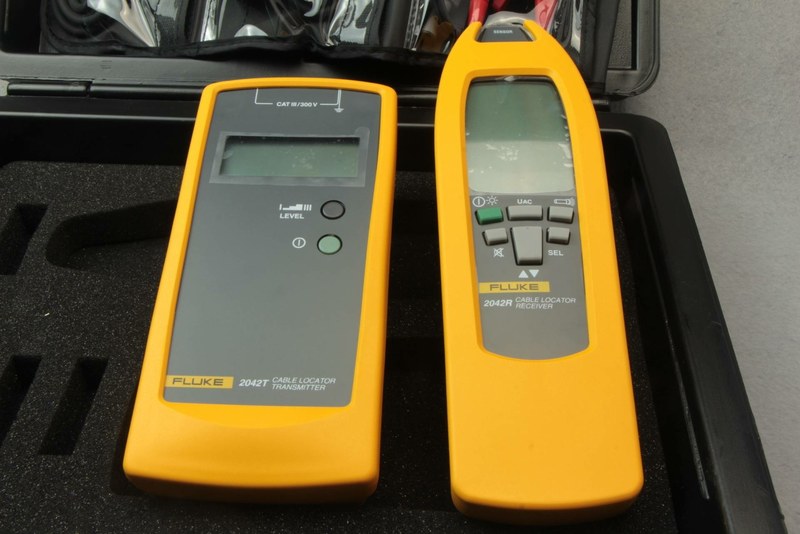

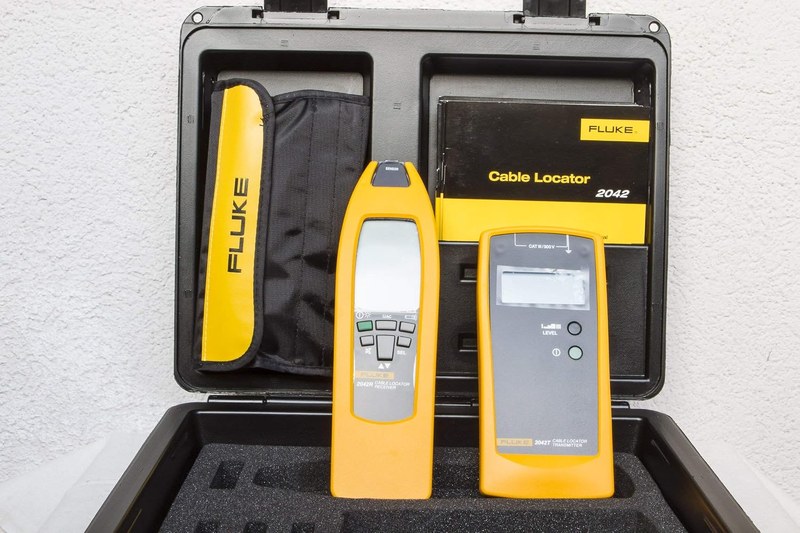

При модернизации электрической инфраструктуры нередко отсутствует точная схема расположения ранее проложенных кабелей. Определение маршрута проводки необходимо для обследования инженерных систем и выявления места повреждения линии. Fluke 2042 представляет собой комплект трассировки, состоящий из генератора сигнала и переносного приёмника. Устройство предназначено для обнаружения кабелей в стенах, перекрытиях и грунте, а также для исследования электрических соединений. Принцип работы основан на передаче кодированного сигнала по исследуемой линии и его регистрации приёмным блоком. Такой метод позволяет выполнять поиск даже в условиях, когда один лишь анализ сетевого электрического поля недостаточен.
Технические характеристики
Основные параметры Fluke 2042:
- производитель — Fluke,
- категория — кабельный трассоискатель,
- модель — 2042,
- состав — передатчик и приёмник,
- частота поискового сигнала — 125 кГц,
- допустимое напряжение передатчика — до 400 В AC/DC,
- рабочая глубина трассировки — до 2,5 м при соответствующих условиях,
- обнаружение напряжения приёмником — до 0,4 м,
- режим чувствительности — автоматический и ручной,
- тип сигнала — цифровой кодированный,
- категория безопасности — CAT III 300 В,
- дисплеи — LCD на обоих блоках.
Метод поиска проводника
Передатчик подключается к доступной электрической цепи по предусмотренной инструкцией схеме. После активации он формирует контрольный сигнал определённой частоты. Возникающее электромагнитное поле распространяется вокруг соответствующего проводника. Приёмник регистрирует поле и отображает уровень обнаруженного сигнала. Перемещая его вдоль стены, можно установить предполагаемое направление кабеля. Кодирование позволяет различать передаваемый сигнал и некоторые посторонние электромагнитные воздействия. Дополнительные режимы используются для локализации разрыва проводника, определения принадлежности предохранителя к определённой линии и исследования соответствующих металлических трубопроводов. Максимальная глубина поиска зависит от материала стены, геометрии линии и электромагнитной обстановки. Поэтому паспортные 2,5 м не являются гарантированной глубиной обнаружения для каждого объекта.
Области применения
Трассоискатель используется при обследовании инженерных коммуникаций:
- скрытая электрическая проводка,
- кабельные линии внутри стен,
- подземные кабели,
- системы электрического отопления,
- распределительные электрические цепи,
- поиск обрыва проводника,
- идентификация автоматических выключателей,
- исследование металлических трубопроводов.
Компания «Олниса» осуществляет поставки кабельных трассоискателей Fluke для промышленного и инженерного оборудования. В ассортимент входят приборы обнаружения проводников, устройства диагностики электрических линий и средства обследования кабельной инфраструктуры. Fluke 2042 применяется в системах, где необходимо определить маршрут электрического соединения без вскрытия всей трассы. Компания «Олниса» поставляет диагностическую измерительную аппаратуру для производственных предприятий и инженерных объектов.
Преимущества
Основные эксплуатационные достоинства:
- поиск проводников внутри строительных конструкций,
- возможность исследования действующих и обесточенных линий по предусмотренной методике,
- кодированная передача контрольного сигнала,
- регулируемая чувствительность,
- определение предполагаемого места обрыва,
- возможность исследования подземных коммуникаций,
- портативное исполнение,
- совместная работа передатчика и приёмника,
- удобство обследования сложных кабельных трасс.
Таким образом, Fluke 2042 представляет собой двухблочный детектор скрытой проводки для поиска электрических кабелей и диагностики отдельных повреждений. Система использует сигнал частотой 125 кГц и позволяет исследовать маршруты линий при различных условиях прокладки. Компания «Олниса» поставляет трассоискатели Fluke для промышленных предприятий. Оборудование обследования электрических коммуникаций входит в ассортимент компании.
