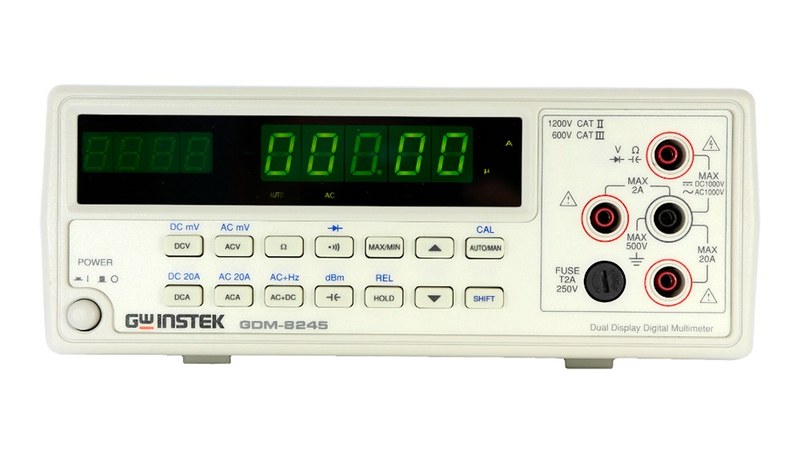

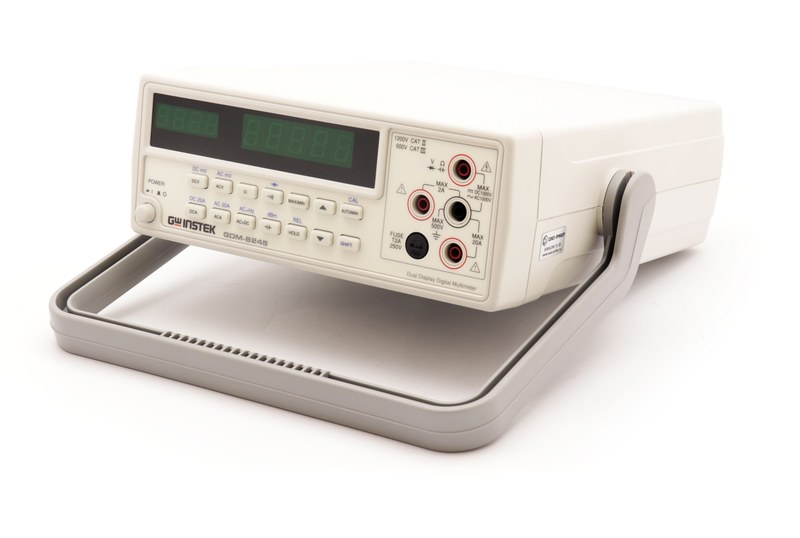

Универсальный вольтметр GW Instek GDM-8245 — лабораторный контроль электрических параметров
В лабораторных электрических измерениях большое значение имеет стабильность показаний и возможность наблюдать несколько характеристик сигнала. Переносной мультиметр удобен на производственном объекте, однако стационарные приборы могут обеспечивать более высокую разрешающую способность и развитые измерительные режимы. GW Instek GDM-8245 представляет собой настольный универсальный измерительный прибор. Он предназначен для контроля постоянного и переменного напряжения, электрического тока, сопротивления, емкости и частоты. Модель оснащена двойным светодиодным дисплеем с максимальным отображаемым числом 50 000. Это позволяет одновременно наблюдать связанные электрические параметры в предусмотренных режимах.
Технические характеристики
Основные показатели:
- производитель — GW Instek,
- категория — универсальный цифровой вольтметр,
- модель — GDM-8245,
- разрядность — 50 000 отсчетов,
- постоянное напряжение — до 1000 В,
- базовая точность DC — до ±(0,02% + 4 единицы),
- переменное напряжение — до 1000 В,
- постоянный и переменный ток — до 20 А,
- сопротивление — до 20 МОм,
- емкость — до 50 мкФ,
- измерение частоты — предусмотрено,
- метод AC — True RMS,
- интерфейс — RS-232C,
- дополнительный интерфейс — GPIB в соответствующем исполнении.
Измерительная архитектура
Электрические сигналы поступают на отдельные входные цепи, где выполняется масштабирование и преобразование. В режиме постоянного напряжения прибор использует высокоточный измерительный тракт. Небольшая базовая погрешность позволяет исследовать стабильность источников питания и электронных схем. Измерение переменных сигналов выполняется посредством True RMS. Дополнительный режим AC+DC позволяет исследовать сигнал с переменной составляющей и постоянным смещением. Два дисплея обеспечивают отображение различных параметров без постоянного ручного переключения. Интерфейс RS-232C используется для связи с совместимым компьютером. Он позволяет включать измеритель в лабораторные системы регистрации данных. Стационарное исполнение рассчитано на питание от электрической сети. При выполнении точных измерений следует учитывать время установления теплового режима прибора.
Области применения
GDM-8245 используется в профессиональных измерительных системах:
- электротехнические лаборатории,
- разработка электронных схем,
- испытания источников питания,
- контроль измерительных преобразователей,
- производственные испытательные стенды,
- проверка электронных компонентов,
- системы регистрации электрических параметров,
- контроль стабилизированных источников напряжения.
Компания «Олниса» осуществляет поставки лабораторных мультиметров GW Instek для промышленной электроники и измерительных комплексов. В ассортимент входят настольные вольтметры, приборы контроля электрического тока и универсальная лабораторная аппаратура. GW Instek GDM-8245 используется при исследовании электрических характеристик электронного оборудования. Компания «Олниса» поставляет измерительные устройства для производственных предприятий и технических лабораторий.
Преимущества
Основные эксплуатационные достоинства:
- высокое разрешение цифровой индикации,
- одновременное отображение двух параметров,
- точность измерения постоянного напряжения,
- измерение True RMS,
- возможность анализа сигнала с постоянным смещением,
- подключение к компьютеру,
- удобство лабораторной эксплуатации,
- широкий набор электрических измерений,
- пригодность для стационарных испытательных систем.
Таким образом, GW Instek GDM-8245 представляет собой настольный универсальный измеритель с разрешением 50 000 отсчетов и диапазоном напряжения до 1000 В. Прибор применяется для лабораторного контроля электрических сигналов и компонентов. Компания «Олниса» поставляет измерительную аппаратуру GW Instek для промышленных предприятий. Настольные мультиметры и вольтметры входят в ассортимент продукции компании.
