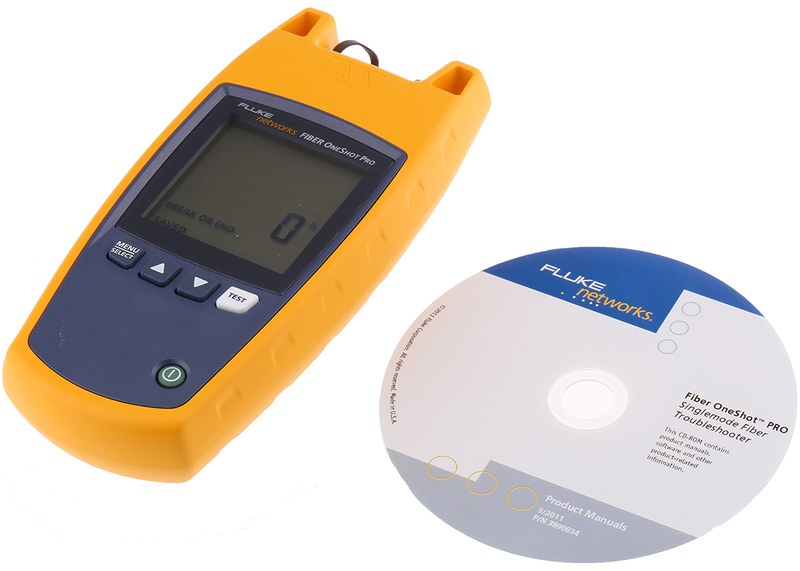

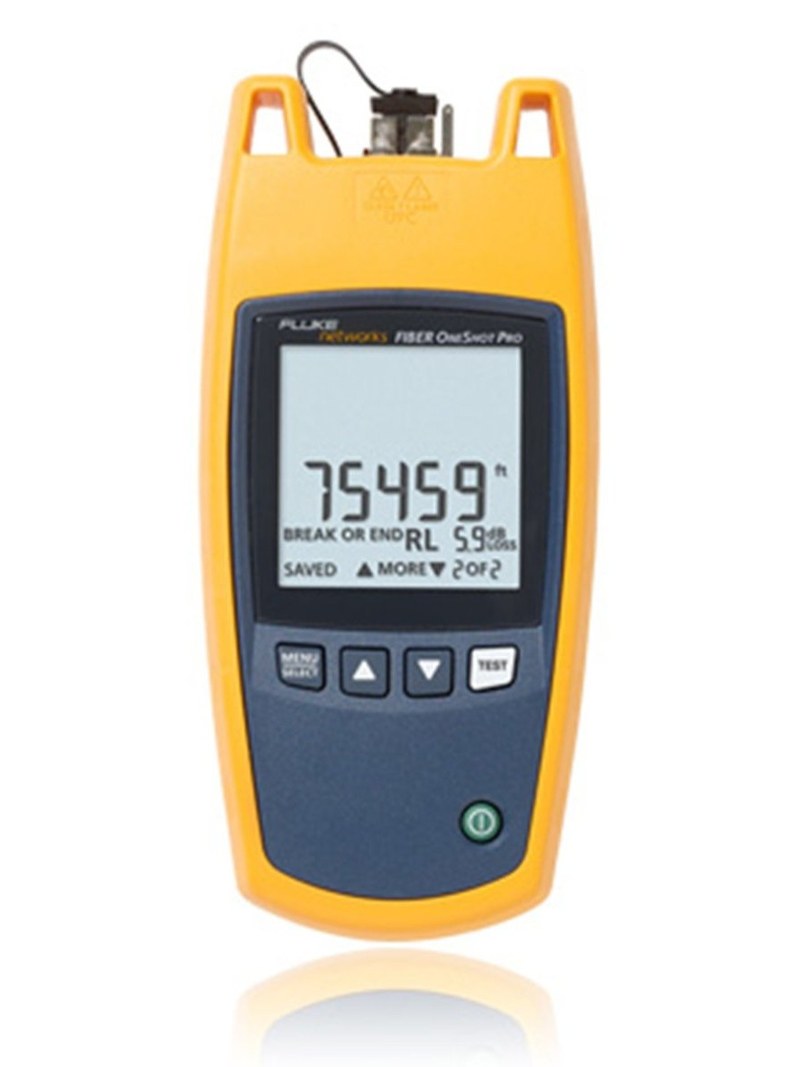

Оптический тестер Fluke Networks Fiber OneShot PRO FOS-S — обнаружение повреждений одномодового волокна
Потери сигнала в волоконно-оптической линии возникают не только при полном обрыве кабеля. Значительное затухание может появляться из-за загрязнённых соединителей, повреждённых сварных соединений и чрезмерного изгиба волокна. Fluke Networks Fiber OneShot PRO — портативный оптический тестер, предназначенный для определения длины одномодовой линии и положения событий, влияющих на распространение оптического сигнала. Прибор выполняет автоматическую диагностику и отображает последовательность обнаруженных событий по расстоянию. Такой способ представления результатов облегчает обследование кабельной инфраструктуры без подробного анализа классической рефлектограммы.
Технические характеристики
Основные параметры устройства:
- производитель — Fluke Networks,
- категория — оптический тестер повреждений,
- модель — Fiber OneShot PRO,
- обозначение исполнения — FOS-S,
- тип волокна — одномодовое 9/125 мкм,
- дальность тестирования — до 23 км,
- принцип диагностики — оптическая рефлектометрия,
- определение расстояния до события — предусмотрено,
- обнаружение отражающих соединений — предусмотрено,
- обнаружение значительных потерь — предусмотрено,
- автоматическая карта событий — предусмотрена,
- совместимость с инфраструктурой PON — предусмотрена при соблюдении условий испытания.
Особенности оптической диагностики
Устройство подаёт в волокно короткие световые импульсы и регистрирует возвращающуюся оптическую энергию. При прохождении света через линию возникает обратное рассеяние. В местах соединений, дефектов и повреждений могут наблюдаться дополнительные отражения и изменения затухания. Измеряя время возвращения сигнала, электронная система определяет расстояние до соответствующего события. Результаты представляются в виде схемы линии с отмеченными участками, требующими внимания. Прибор может обнаруживать значительные потери на соединениях, обрывы и сильные изгибы волокна. Следует различать поиск дефекта и полную сертификацию оптической линии. Fiber OneShot PRO предназначен прежде всего для оперативной диагностики и не заменяет все необходимые измерения оптических потерь в соответствии со стандартом приемочных испытаний. Перед подключением необходимо учитывать наличие активного оптического сигнала и соблюдать требования безопасности работы с лазерным излучением.
Области применения
Тестер используется в волоконно-оптической инфраструктуре:
- магистральные оптические линии,
- одномодовые кабельные соединения,
- телекоммуникационные сети,
- объекты связи,
- центры обработки данных,
- промышленные оптические сети,
- распределительные оптические шкафы,
- поиск повреждений кабельных трасс,
- исследование соединителей.
Компания «Олниса» осуществляет поставки оптических тестеров Fluke Networks для промышленной и телекоммуникационной инфраструктуры. В ассортимент входят приборы исследования волоконно-оптических линий и диагностическое оборудование проводных систем связи. Fiber OneShot PRO применяется при определении расположения повреждений и исследовании соединений одномодового волокна. Компания «Олниса» поставляет измерительную технику для предприятий, использующих оптические коммуникационные сети.
Преимущества
Основные эксплуатационные достоинства:
- автоматическое обнаружение оптических событий,
- определение расстояния до повреждения,
- наглядное представление структуры линии,
- возможность исследования протяжённых кабелей,
- обнаружение отражающих соединений,
- компактное исполнение,
- снижение количества ручных операций,
- применимость при обследовании сетевой инфраструктуры.
Таким образом, Fluke Networks Fiber OneShot PRO FOS-S представляет собой оптический тестер одномодовых линий с дальностью диагностики до 23 км. Прибор предназначен для обнаружения обрывов, соединений с повышенными потерями и других характерных событий. Компания «Олниса» поставляет тестеры Fluke Networks для промышленных предприятий. Оборудование волоконно-оптической диагностики входит в ассортимент продукции компании.
