Гребенчатая шина Hager KDN163A — распределение питания между модульными автоматическими выключателями

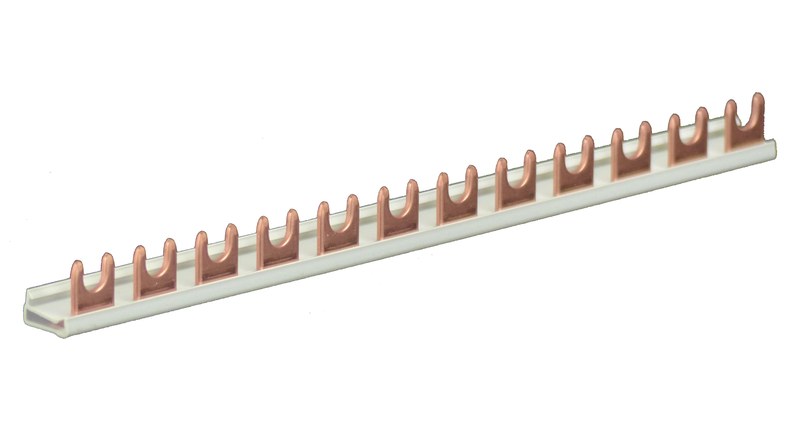

При сборке распределительного щита несколько автоматических выключателей нередко подключаются к общему питающему проводнику. Использование отдельных соединительных перемычек усложняет монтаж и увеличивает количество контактных соединений. Hager KDN163A представляет собой однополюсную гребенчатую шину с вилочными контактами. Она предназначена для распределения одного электрического потенциала между совместимыми модульными аппаратами. Конструкция рассчитана на номинальный ток 63 А. Шина имеет двенадцать контактных позиций и используется в распределительных устройствах соответствующей конфигурации.
Технические характеристики
Основные показатели изделия:
- производитель — Hager,
- категория — гребенчатая распределительная шина,
- артикул — KDN163A,
- количество полюсов — 1,
- номинальный ток — 63 А,
- номинальное рабочее напряжение — 415 В,
- номинальное импульсное выдерживаемое напряжение — 4,5 кВ,
- сечение проводящей части — 10 мм²,
- количество модульных позиций — 12,
- длина — 210 мм,
- тип контактов — вилочный,
- исполнение — изолированное.
Конструктивные особенности

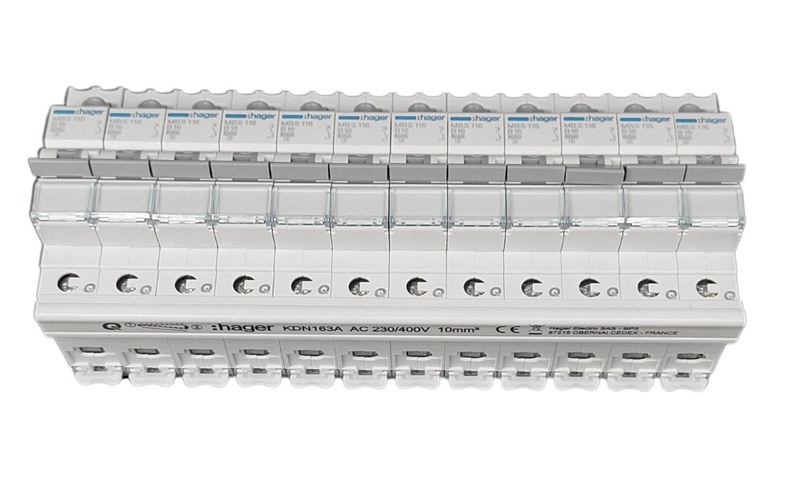

Основой шины является металлический токопроводящий элемент с несколькими равномерно расположенными контактными ответвлениями. Изоляционная оболочка закрывает значительную часть проводящей поверхности, оставляя доступными участки, предназначенные для подключения к аппаратам. Вилочная геометрия рассчитана на совместимые клеммы модульных устройств. При затяжке зажима образуется контакт между питающей шиной и электрическим аппаратом. Все ответвления электрически связаны между собой. Поэтому питание, подведенное к предусмотренной точке, распределяется между подключенными выключателями. Шина не имеет защитного расцепителя и самостоятельно не отключает перегрузку либо короткое замыкание. Эти функции выполняют соответствующие коммутационные аппараты. При монтаже требуется учитывать совместимость вилочных контактов, допустимый ток и наличие предусмотренных торцевых защитных элементов.
Области применения
Hager KDN163A используется в низковольтных распределительных системах:
- электрические щиты зданий,
- группы автоматических выключателей,
- распределительные шкафы предприятий,
- модульные электрические панели,
- системы электроснабжения мастерских,
- инженерные электрические установки,
- распределительные устройства производственных помещений.
Компания «Олниса» осуществляет поставки электротехнических компонентов Hager для промышленного и инженерного оборудования. В ассортимент входят соединительные шины, коммутационные аппараты и принадлежности для модульных распределительных устройств. Гребенчатые шины используются для организации питающих соединений внутри электрических щитов. Компания «Олниса» поставляет продукцию Hager для производственных предприятий и объектов электрической инфраструктуры.
Преимущества
Основные эксплуатационные достоинства:
- уменьшение количества отдельных проводных перемычек,
- компактная организация питающей линии,
- упорядоченное расположение соединений,
- простота модульного монтажа,
- изоляция основной токопроводящей части,
- возможность подключения нескольких аппаратов,
- снижение количества ручных соединительных операций,
- удобство сборки распределительных панелей.
Таким образом, Hager KDN163A представляет собой однополюсную распределительную шину с вилочными контактами на двенадцать модульных позиций. Изделие рассчитано на номинальный ток 63 А и предназначено для соединения совместимых защитных аппаратов. Компания «Олниса» поставляет гребенчатые шины Hager для промышленных предприятий. Компоненты низковольтных распределительных устройств входят в ассортимент компании.
