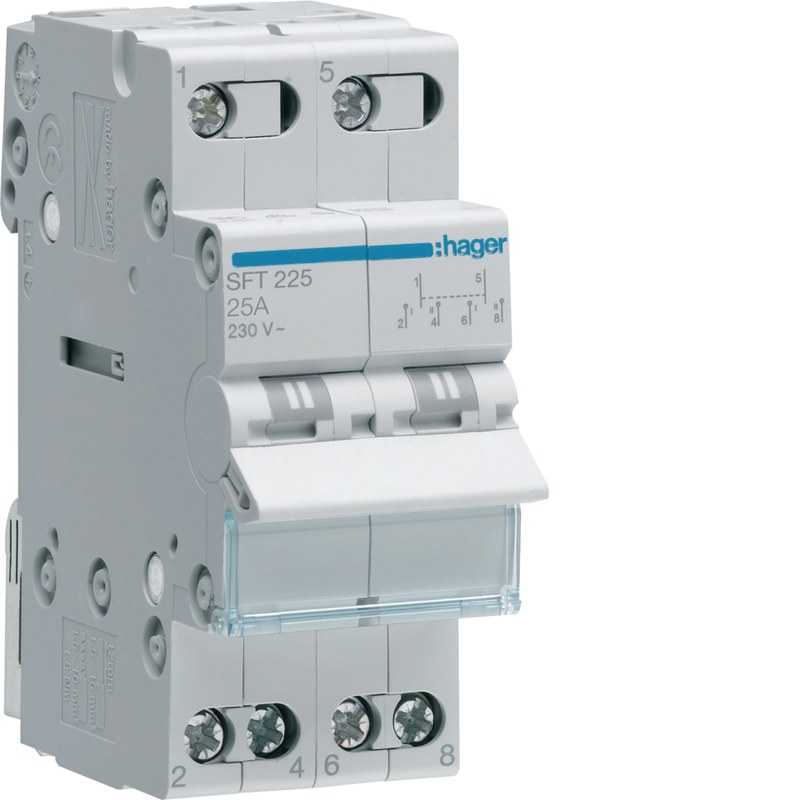

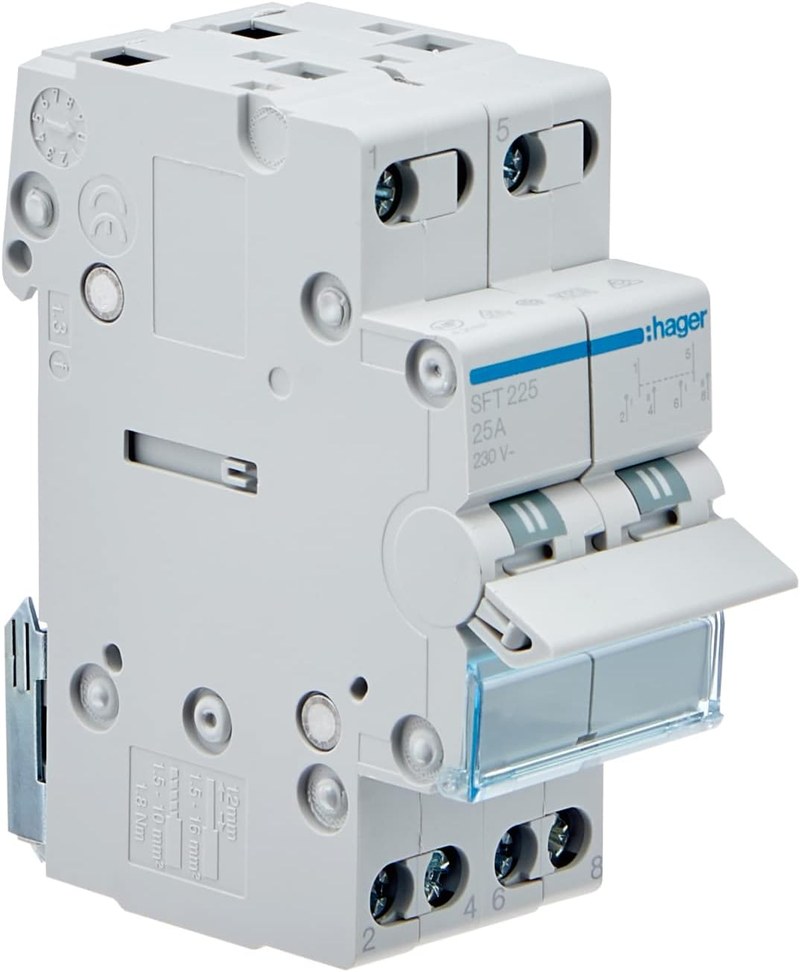

Модульный переключатель Hager SFT225 — ручное управление двумя электрическими цепями
В отдельных электрических системах требуется вручную переводить нагрузку между двумя источниками или полностью отключать ее от питания. Для таких схем используются переключатели с фиксированными рабочими положениями. Hager SFT225 представляет собой двухполюсный модульный переключатель с тремя положениями I–0–II. Он рассчитан на номинальный ток 25 А и предназначен для установки в электрический распределительный щит. Среднее положение обеспечивает размыкание соответствующих цепей. Это позволяет выполнять ручной перевод между двумя соединениями через отключенное состояние.
Технические характеристики
Основные параметры устройства:
- производитель — Hager,
- категория — модульный переключатель,
- модель — SFT225,
- количество полюсов — 2,
- номинальный ток — 25 А,
- номинальное рабочее напряжение — 230 В AC,
- положения механизма — I–0–II,
- частота сети — 50/60 Гц,
- номинальное напряжение изоляции — 440 В,
- номинальное импульсное напряжение — 4 кВ,
- количество модулей — 2,
- ширина — 35 мм,
- степень защиты — IP20,
- рабочая температура — от −20 до +50 °C.
Механизм переключения
Внутри корпуса находятся подвижные контактные элементы, связанные с фронтальным рычагом управления. При переводе в положение I замыкается один предусмотренный путь коммутации. В положении II задействуется другой путь. Промежуточное положение 0 соответствует отключению. Два полюса переключаются общим механическим приводом. Благодаря этому можно одновременно управлять двумя проводниками одной электрической линии. Изделие относится к коммутационной аппаратуре ручного действия. Оно не имеет собственного теплового или электромагнитного расцепителя и не заменяет автоматическую защиту от сверхтоков. Кроме того, Hager SFT225 не является автоматическим вводом резерва. Перевод между питающими цепями выполняется оператором, а схема подключения должна исключать недопустимое объединение источников. Клеммные соединения рассчитаны на определенные сечения проводников и нормированный момент затяжки.
Области применения
Переключатель используется в электрических системах:
- ручное переключение источников питания,
- распределительные шкафы,
- инженерное оборудование зданий,
- электрические панели автоматики,
- лабораторные установки,
- вспомогательные цепи управления,
- технические испытательные стенды,
- низковольтные распределительные устройства.
Компания «Олниса» осуществляет поставки модульной коммутационной аппаратуры Hager для промышленного и инженерного оборудования. В ассортимент входят переключатели, выключатели и электротехнические компоненты распределительных систем. Hager SFT225 применяется в схемах, где необходимо ручное управление двумя электрическими соединениями. Компания «Олниса» поставляет низковольтную аппаратуру для производственных предприятий и инженерной инфраструктуры.
Преимущества
Основные достоинства модели:
- три фиксированных рабочих положения,
- одновременная коммутация двух полюсов,
- возможность полного отключения в среднем положении,
- простая механическая схема,
- компактное модульное исполнение,
- удобство установки на DIN-рейку,
- наглядное положение рычага,
- отсутствие необходимости во внешнем питании механизма,
- применимость в схемах ручного переключения.
Таким образом, Hager SFT225 представляет собой двухполюсный переключатель с номинальным током 25 А и положениями I–0–II. Устройство используется для ручного управления электрическими цепями и переключения предусмотренных источников питания. Компания «Олниса» поставляет переключатели Hager для промышленных предприятий. Низковольтная коммутационная аппаратура входит в ассортимент продукции компании.
