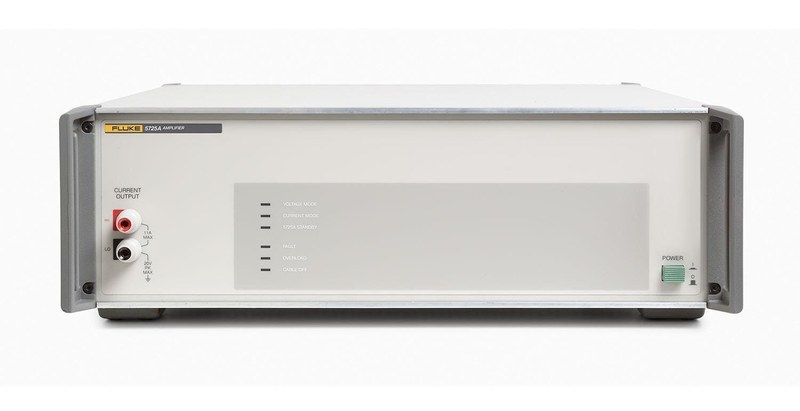

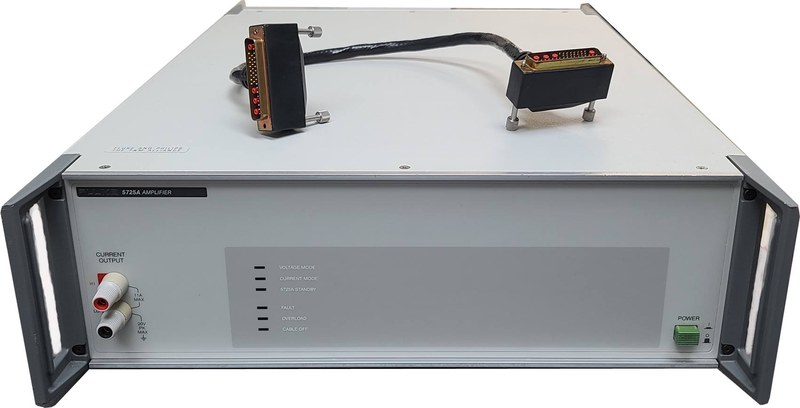

Усилитель Fluke 5725A для калибратора 5720A — расширение диапазона воспроизведения электрических величин

Поверка и калибровка измерительных приборов иногда требуют электрических сигналов, которые основной калибратор не способен сформировать с необходимой нагрузочной способностью. Особенно это касается больших токов и переменного напряжения повышенной частоты. Fluke 5725A представляет собой внешний усилительный блок, предназначенный для совместной работы с многофункциональным калибратором Fluke 5720A. Он расширяет возможности воспроизведения электрических величин без изменения основного принципа метрологической системы. Устройство применяется в лабораториях, выполняющих испытания амперметров, вольтметров и других средств электрических измерений.

Технические характеристики

Ключевые параметры усилителя:

• производитель — Fluke Calibration,
• категория — внешний калибровочный усилитель,
• модель — 5725A,
• совместимый основной прибор — Fluke 5720A,
• постоянный ток — до ±11 А,
• переменный ток — от 1 до 11 А,
• частота переменного тока — 40 Гц–10 кГц,
• переменное напряжение — до 1100 В,
• частота при 1100 В — до 30 кГц,
• частота при 750 В — до 100 кГц,
• выходной ток при повышенном напряжении — до 70 мА в предусмотренных режимах,
• управление — от основного калибратора,
• максимальная потребляемая мощность — 750 ВА.

Конструкция и взаимодействие с калибратором

Усилитель содержит силовые электронные каскады, цепи обратной связи, системы охлаждения и интерфейс взаимодействия с основным калибратором. Fluke 5720A задаёт электрическую величину и управляет соответствующим усилительным режимом. Fluke 5725A обеспечивает необходимую мощность выходного сигнала. При токовых испытаниях усилитель позволяет формировать значения, превышающие стандартные возможности основного устройства. В режиме повышенной частоты он расширяет область воспроизведения переменного напряжения. Это необходимо при проверке приборов, чувствительных к частотным характеристикам сигнала. Выход усилителя работает в соответствии с установленной конфигурацией комплекса. Его применение требует правильного подключения, соблюдения времени прогрева и учета нормированной погрешности системы. Самостоятельная подача произвольного управляющего сигнала на усилитель не соответствует штатному способу эксплуатации.

Области применения

Усилитель используется в метрологических системах:

• калибровка амперметров,
• проверка цифровых мультиметров,
• испытания высокочастотных вольтметров,
• метрологические лаборатории,
• производственные измерительные стенды,
• контроль приборов переменного тока,
• проверка средств измерения электрической мощности,
• исследование нагрузочных характеристик измерителей.

Компания «Олниса» осуществляет поставки метрологического оборудования Fluke Calibration для промышленных предприятий и измерительных лабораторий. В ассортимент входят многофункциональные калибраторы, усилительные блоки и специализированные приборы воспроизведения электрических величин. Усилитель Fluke 5725A применяется в составе профессиональных калибровочных систем. Компания «Олниса» поставляет промышленную измерительную аппаратуру для предприятий, использующих высокоточные электрические средства контроля.

Преимущества

Основные эксплуатационные достоинства:

• расширение возможностей существующего калибратора,
• воспроизведение повышенных токовых нагрузок,
• работа с высокочастотным переменным напряжением,
• управление от основной измерительной системы,
• совместимость с предусмотренными калибровочными процедурами,
• отсутствие необходимости в отдельном независимом источнике для каждого режима,
• возможность лабораторной автоматизации,
• применимость к различным электрическим измерителям.

Таким образом, Fluke 5725A предназначен для расширения электрических возможностей калибратора Fluke 5720A. Он обеспечивает воспроизведение токов до 11 А и повышает нагрузочную способность при формировании переменного напряжения. Компания «Олниса» поставляет оборудование Fluke Calibration для промышленной метрологии. Высокоточные калибровочные системы входят в ассортимент продукции компании.
