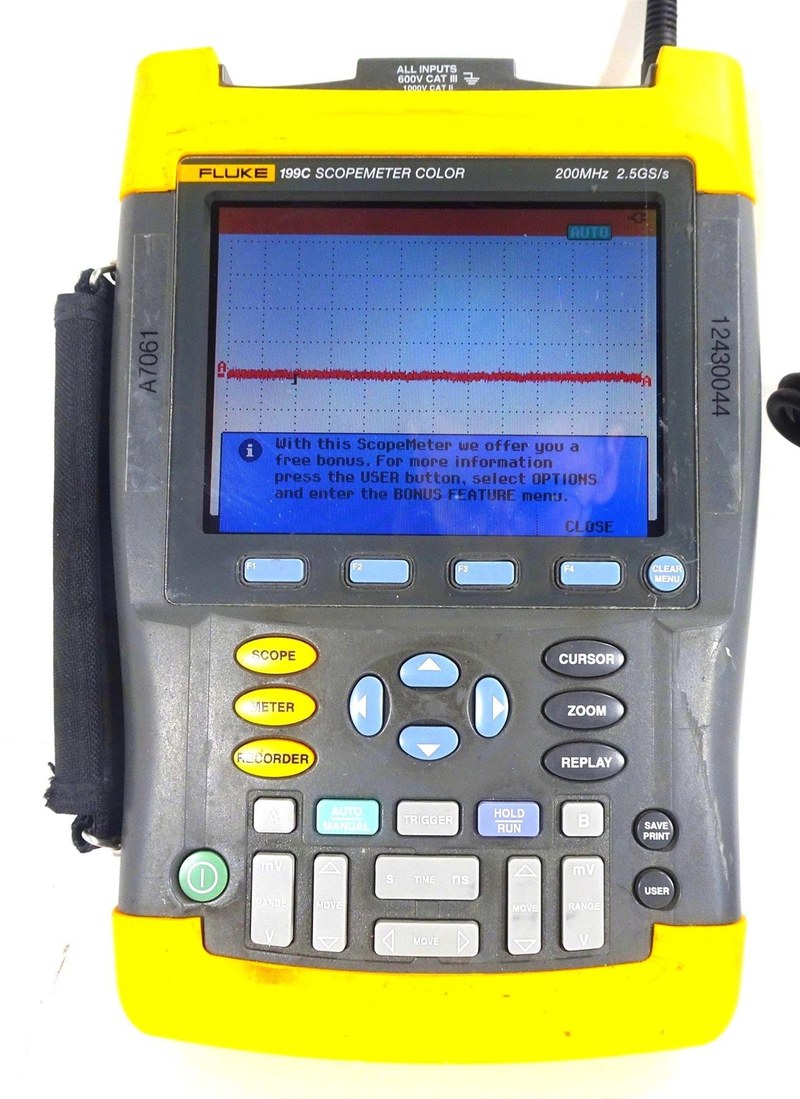

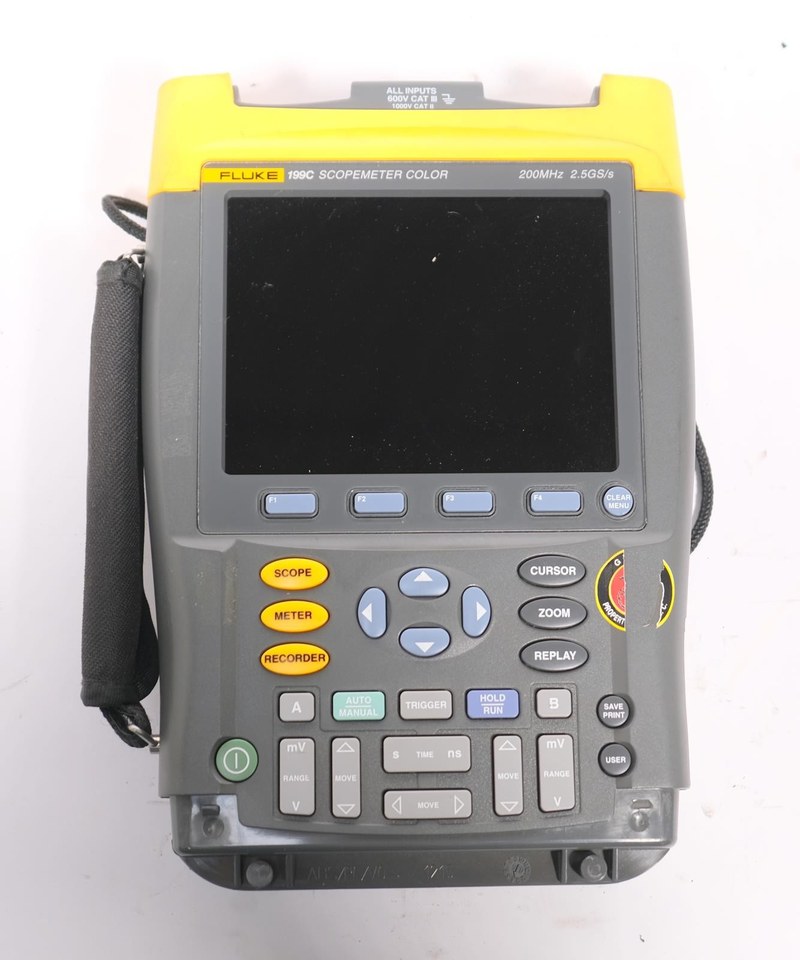

Портативный осциллограф Fluke ScopeMeter 199 — исследование высокочастотных сигналов в промышленной электронике
При анализе импульсных блоков питания и электронных систем управления недостаточно измерить среднее или действующее напряжение. Быстрые переходные процессы могут возникать за наносекунды и существенно влиять на работу полупроводниковых компонентов. Fluke ScopeMeter 199 относится к портативным осциллографам серии 190 первого поколения. Он предназначен для наблюдения высокочастотных сигналов и регистрации кратковременных электрических событий непосредственно на промышленном объекте. Два независимо изолированных канала позволяют исследовать сигналы с разными опорными потенциалами при соблюдении допустимых условий подключения.
Технические характеристики
Основные параметры модели:
- производитель — Fluke,
- обнаружение кратковременных импульсов — предусмотрено,
- автоматическая синхронизация — Connect-and-View,
- регистрация медленных изменений — TrendPlot,
- автоматическое сохранение осциллограмм — предусмотрено,
- встроенные мультиметрические функции — предусмотрены.
Особенности осциллографической системы
Прибор использует два измерительных тракта, электронные преобразователи и память для хранения цифровых отсчетов. Входные сигналы поступают через осциллографические пробники. После преобразования электронная система формирует график изменения напряжения во времени. Полоса пропускания 200 МГц позволяет исследовать достаточно быстрые переходные процессы при соблюдении требований к частоте дискретизации и параметрам пробника. Независимая изоляция входов облегчает измерения в разных участках промышленной электронной схемы. Однако она не снимает ограничений электрической безопасности и максимально допустимых напряжений. Connect-and-View автоматически определяет подходящие параметры синхронизации для многих типовых сигналов. Режим ScopeRecord используется при длительной регистрации электрических величин. Он полезен при исследовании неисправностей, которые появляются нерегулярно. TrendPlot позволяет наблюдать медленные изменения параметров, включая отклонения, возникающие во время продолжительного рабочего цикла оборудования.
Области применения
Fluke 199 используется в электронной диагностике:
- импульсные источники питания,
- силовые преобразователи,
- электронные контроллеры,
- промышленные приводы,
- управляющие платы,
- генераторы сигналов,
- испытательные лаборатории,
- производственные электронные модули,
- системы автоматизированного управления.
Компания «Олниса» осуществляет поставки осциллографов Fluke для промышленного оборудования и профессиональных измерительных систем. В ассортимент входят портативные приборы регистрации сигналов и диагностическая аппаратура для исследования электронной техники. Fluke ScopeMeter 199 относится к устройствам анализа быстро изменяющихся электрических процессов. Компания «Олниса» поставляет электроизмерительное оборудование для производственных предприятий и технических лабораторий.
Преимущества
Основные эксплуатационные достоинства:
- высокая полоса пропускания,
- двухканальная регистрация,
- независимая изоляция измерительных входов,
- возможность обнаружения кратковременных событий,
- автоматическая настройка синхронизации,
- продолжительная регистрация сигналов,
- автономная переносная конструкция,
- совмещение осциллографических и мультиметрических функций,
- удобство диагностики промышленной электроники.
Таким образом, Fluke ScopeMeter 199 представляет собой двухканальный портативный осциллограф с полосой пропускания 200 МГц и дискретизацией до 2,5 Гвыб/с.
