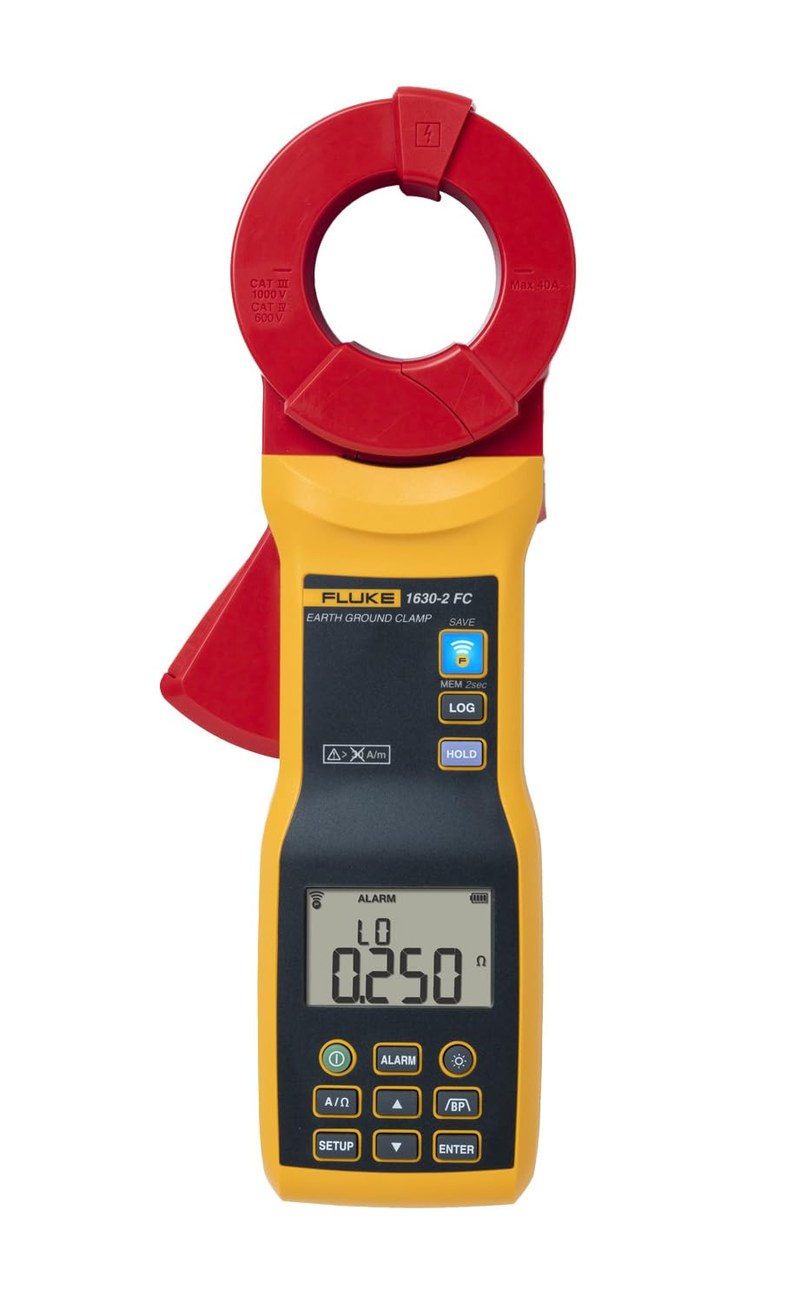

Токоизмерительные клещи Fluke 1630-2 FC — контроль сопротивления контура заземления
Состояние заземляющей системы влияет на электрическую безопасность промышленного оборудования. При нарушении соединений или увеличении сопротивления защитной цепи эффективность отвода аварийного тока может снижаться. Fluke 1630-2 FC представляет собой специализированные измерительные клещи для определения сопротивления заземляющего контура без установки отдельных измерительных электродов в предусмотренных конфигурациях. Прибор предназначен прежде всего для многоконтурных заземляющих систем, в которых существует замкнутый путь протекания испытательного сигнала. Дополнительно устройство измеряет ток утечки и поддерживает беспроводную передачу результатов.
Технические характеристики
Основные параметры:
- производитель — Fluke,
- категория — клещевой измеритель заземления,
- модель — 1630-2 FC,
- метод измерения — безэлектродный в замкнутом контуре,
- измерение сопротивления заземления — предусмотрено,
- измерение тока утечки — предусмотрено,
- частотный диапазон токового измерения — 40 Гц–1 кГц,
- максимальный диаметр проводника — 40 мм,
- емкость памяти — не менее 32 760 измерений,
- интервал регистрации — от 1 секунды,
- цифровой дисплей — 9999 отсчетов,
- степень защиты — IP30 при закрытом захвате,
- категория безопасности — CAT III 1000 В / CAT IV 600 В,
- питание — четыре батареи AA,
- беспроводная связь — Fluke Connect.

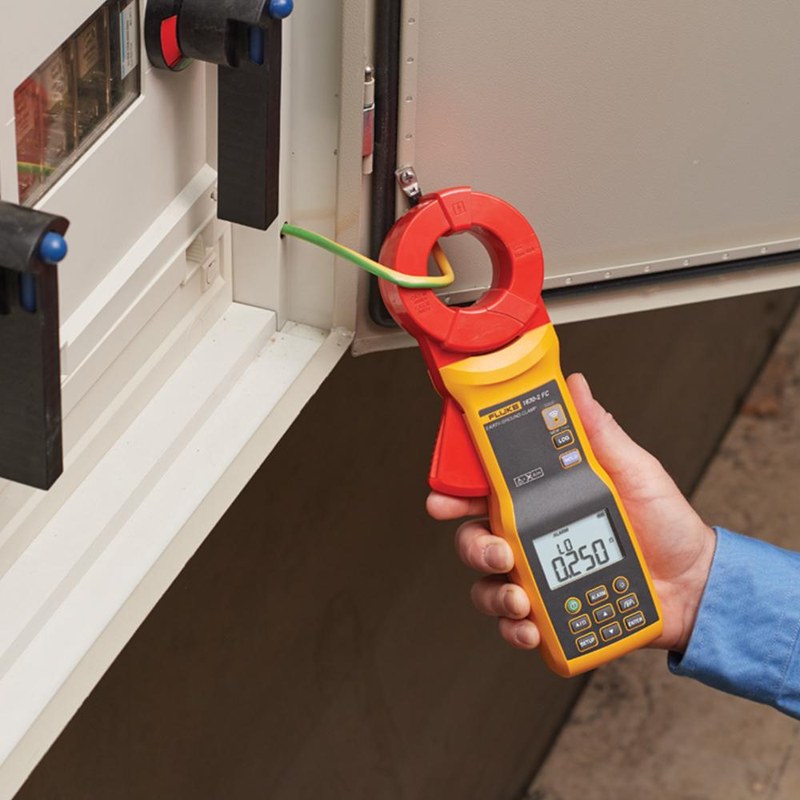

Принцип измерения контура заземления
Внутри клещевого узла размещены измерительные элементы, выполняющие функции возбуждения и регистрации электрического сигнала. После охвата заземляющего проводника прибор индуцирует определенный испытательный сигнал в замкнутом контуре. Электронная система определяет ответную величину и рассчитывает сопротивление исследуемой цепи. Достоинство метода заключается в отсутствии необходимости размыкать заземляющее соединение для установки обычного токового и потенциального электродов. Однако этот способ имеет важное ограничение. Прибор определяет параметры замкнутого контура, поэтому не является универсальной заменой трех- или четырехпроводному методу измерения сопротивления отдельного изолированного заземлителя. Дополнительный режим регистрации тока утечки позволяет исследовать нежелательные токи, присутствующие в соответствующих защитных проводниках. Встроенная память и Fluke Connect предназначены для накопления результатов и последующего сопоставления состояния различных участков системы.
Области применения
Fluke 1630-2 FC применяется при обследовании заземляющих устройств:
- электрические подстанции,
- промышленные распределительные системы,
- заземляющие проводники зданий,
- энергетические объекты,
- телекоммуникационные сооружения,
- многоконтурные системы заземления,
- производственные электрические установки,
- системы молниезащиты при соответствующей схеме измерения.
Компания «Олниса» осуществляет поставки приборов Fluke для измерения параметров заземляющих систем промышленного оборудования. В ассортимент входят электрические тестеры, измерители сопротивления и устройства диагностики защитных проводников. Fluke 1630-2 FC применяется при обследовании предусмотренных многоконтурных систем заземления. Компания «Олниса» поставляет профессиональное электроизмерительное оборудование для производственных предприятий и энергетической инфраструктуры.
Преимущества
Основные эксплуатационные достоинства:
- измерение без установки вспомогательных электродов в подходящем контуре,
- отсутствие необходимости размыкать соответствующий защитный проводник,
- контроль токов утечки,
- встроенная регистрация результатов,
- возможность длительного наблюдения,
- беспроводная передача данных,
- компактная переносная конструкция,
- удобство обследования распределенных заземляющих систем,
- цифровая обработка измерений.
Таким образом, Fluke 1630-2 FC предназначен для контроля сопротивления заземляющих контуров и измерения токов утечки. Метод работы прибора основан на регистрации параметров замкнутой электрической цепи без применения вспомогательных электродов. Компания «Олниса» поставляет измерители заземления Fluke для промышленных предприятий. Аппаратура контроля электрической безопасности входит в ассортимент продукции компании.
