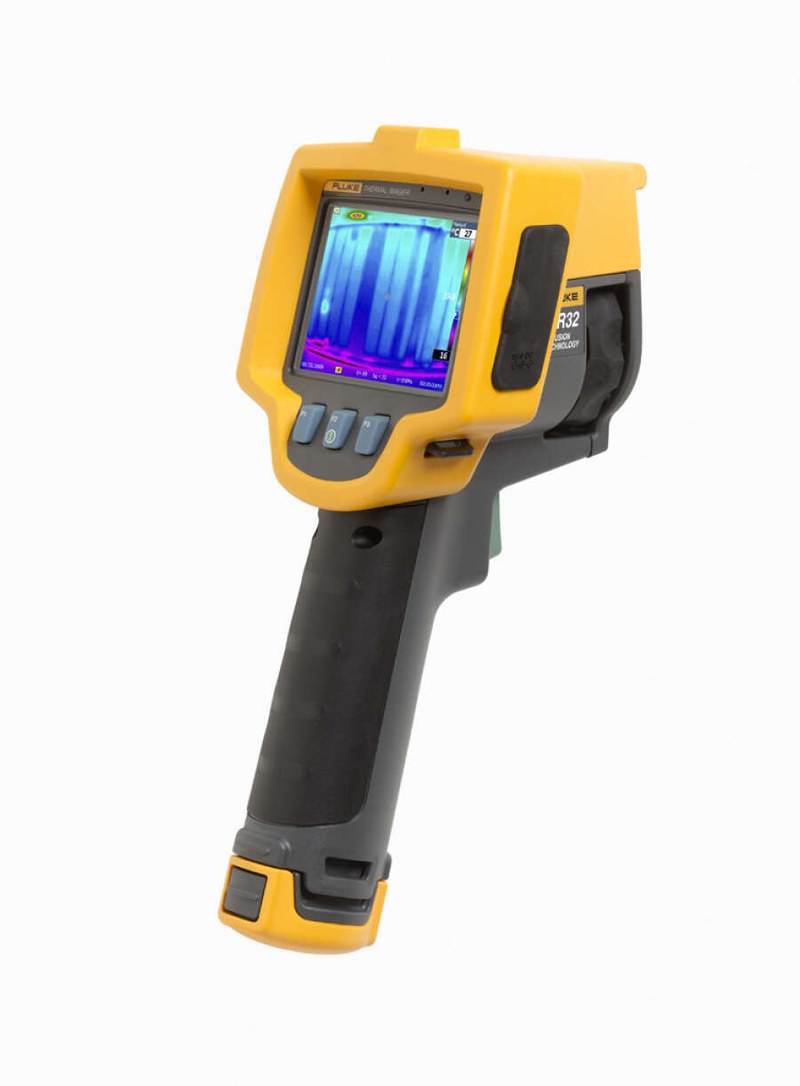

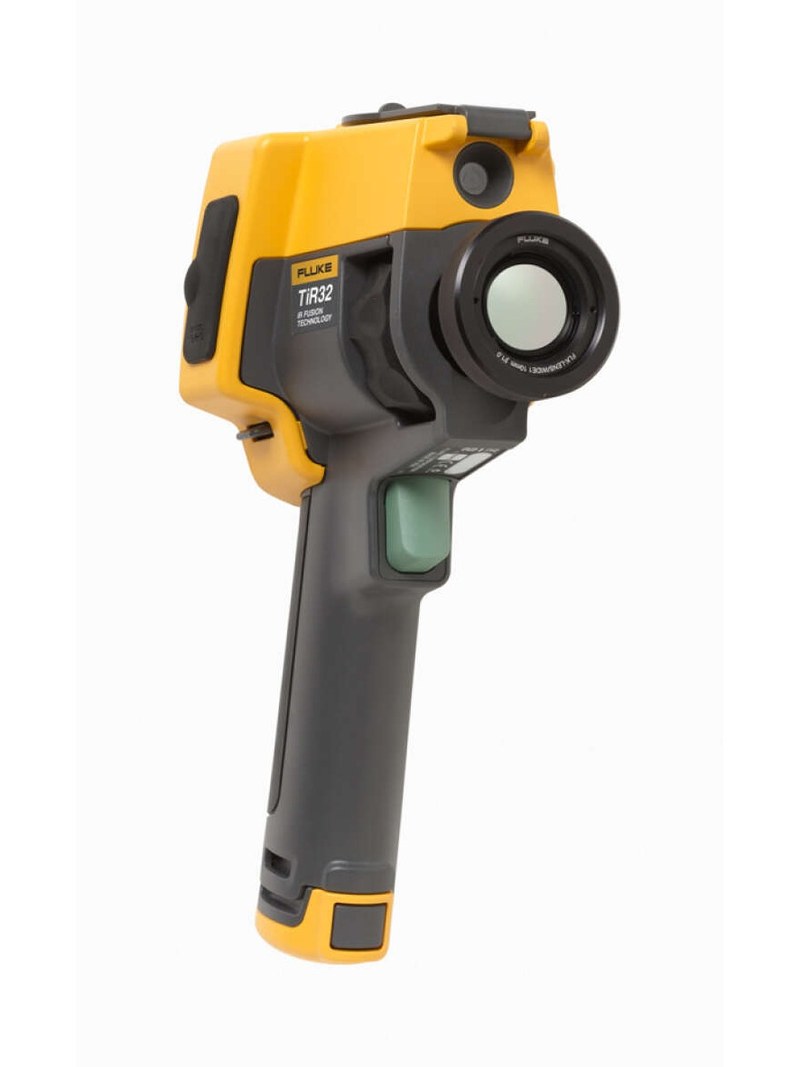

Инфракрасный тепловизор Fluke TiR32 — температурное обследование инженерных систем и строительных конструкций

Тепловые потери и скрытые дефекты инженерных систем не всегда сопровождаются видимыми повреждениями. Нарушение теплоизоляции, локальный перегрев и неравномерное распределение температуры могут обнаруживаться посредством инфракрасного обследования поверхности. Fluke TiR32 представляет собой профессиональный тепловизор, разработанный прежде всего для диагностики зданий и инженерных сооружений. Прибор оснащен инфракрасной матрицей разрешением 320 × 240 пикселей и предназначен для исследования температур в диапазоне от −20 до +150 °C. В отличие от промышленных тепловизоров с расширенным верхним пределом, данная модель ориентирована на сравнительно низкотемпературные объекты.

Технические характеристики

Основные параметры:

• производитель — Fluke,
• категория — инфракрасный тепловизор,
• модель — TiR32,
• инфракрасная матрица — 320 × 240 пикселей,
• количество чувствительных элементов — 76 800,
• температурный диапазон — от −20 до +150 °C,
• основная точность — ±2 °C или ±2%,
• тепловая чувствительность — не более 0,04 °C,
• спектральный диапазон — 7,5–14 мкм,
• поле зрения стандартного объектива — 23° × 17°,
• разрешение встроенной фотокамеры — 2 Мп,
• минимальное расстояние фокусировки — 0,46 м,
• совмещение изображений — IR-Fusion.

Оптическая конструкция и принцип измерения

Инфракрасная оптика направляет тепловое излучение исследуемой поверхности на матрицу микроболометров. Каждый элемент матрицы реагирует на интенсивность принятого излучения. Электронная система обрабатывает эти сигналы и формирует температурную карту. Высокая температурная чувствительность позволяет обнаруживать небольшие различия между соседними участками поверхности. Технология IR-Fusion объединяет изображение видимого спектра с инфракрасными данными. Это помогает определять местоположение обнаруженной температурной аномалии относительно реальных строительных и инженерных элементов. При работе необходимо корректно задавать коэффициент излучения материала и учитывать отраженную температуру. Ошибки этих параметров особенно заметны при исследовании металлических и других отражающих поверхностей. Температуры ниже −10 °C находятся вне полной заводской калибровки указанного нижнего участка диапазона.

Области применения

Fluke TiR32 применяется при тепловом обследовании:

• строительные ограждающие конструкции,
• теплоизоляционные материалы,
• окна и дверные соединения,
• системы отопления,
• тепловые трубопроводы,
• вентиляционные установки,
• электрические распределительные шкафы,
• теплообменное оборудование,
• инженерные коммуникации зданий,
• производственные помещения.

Компания «Олниса» осуществляет поставки тепловизионного оборудования Fluke для промышленной и инженерной инфраструктуры. В ассортимент входят инфракрасные измерители температуры, тепловизоры и приборы обследования технических установок. Fluke TiR32 применяется для исследования температурного состояния поверхностей и инженерных систем. Компания «Олниса» поставляет профессиональную измерительную аппаратуру для производственных предприятий и технических организаций.

Преимущества

Основные эксплуатационные достоинства:

• высокое разрешение инфракрасной матрицы,
• обнаружение небольших температурных различий,
• возможность обследования без непосредственного контакта,
• совмещение теплового и видимого изображения,
• удобство идентификации дефектного участка,
• регистрация температурных аномалий,
• портативная конструкция,
• возможность документирования обследования,
• применимость к строительным и инженерным объектам.

Таким образом, Fluke TiR32 представляет собой тепловизор с разрешением 320 × 240 пикселей и температурным диапазоном до +150 °C. Устройство предназначено для выявления тепловых аномалий в строительных конструкциях и инженерных системах. Компания «Олниса» поставляет тепловизоры Fluke для промышленных предприятий. Инфракрасное диагностическое оборудование входит в ассортимент продукции компании.
