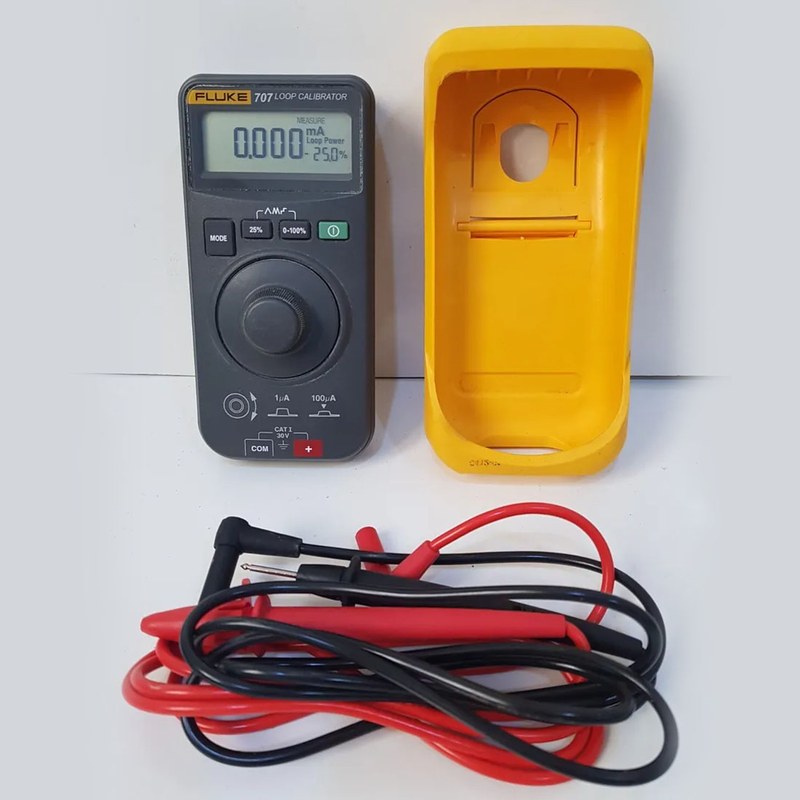

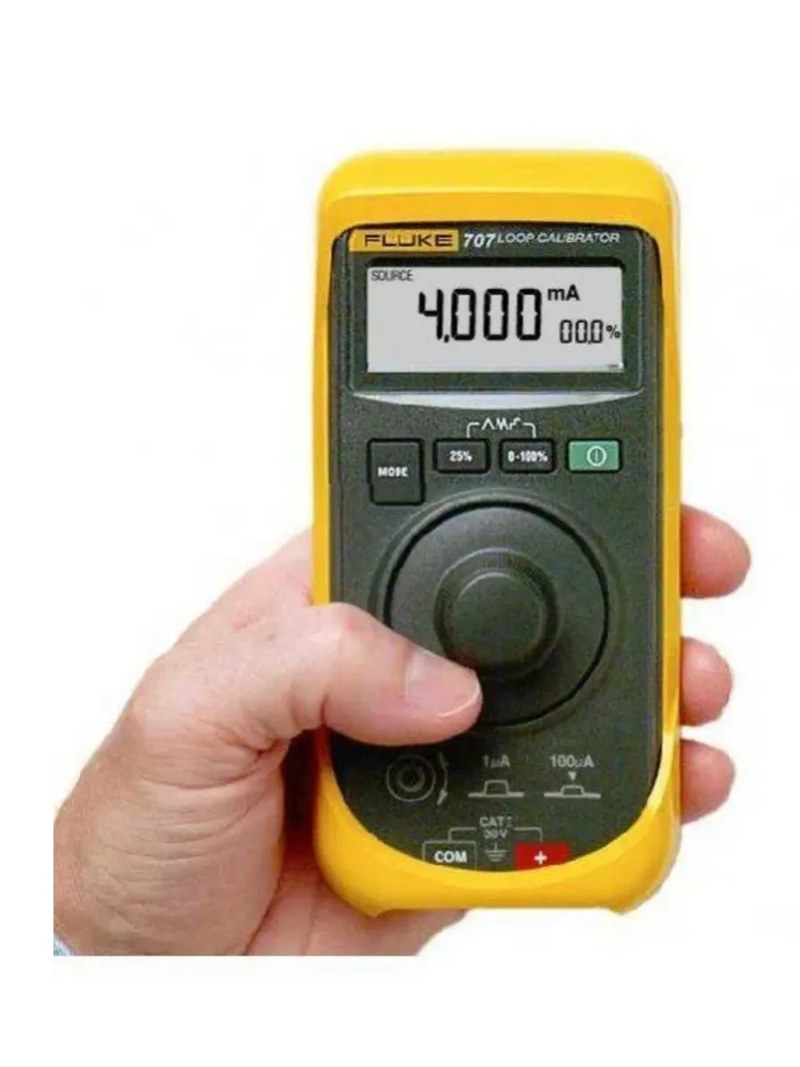

Калибратор токовых петель Fluke 707 1617262 — точное воспроизведение сигналов промышленной автоматики
Большинство промышленных измерительных преобразователей передает информацию о физических величинах через унифицированные токовые сигналы. При диагностике таких устройств необходимо отдельно проверять точность формирования сигнала и реакцию управляющей системы на заданное значение. Fluke 707 — портативный калибратор токовых петель, предназначенный для измерения, формирования и имитации сигналов постоянного тока. Модель оснащена поворотным регулятором Quick Click, позволяющим изменять выходную величину небольшими шагами. Прибор также поддерживает питание совместимого измерительного преобразователя от внутреннего источника.
Технические характеристики
Основные параметры Fluke 707:
- производитель — Fluke,
- категория — калибратор токовой петли,
- модель — 707,
- артикул — 1617262,
- измерение постоянного тока — 0–24 мА,
- разрешение токового измерения — 0,001 мА,
- точность — ±(0,015% показания + 2 единицы),
- воспроизведение сигнала — 0–20 или 4–20 мА,
- имитация токового преобразователя — предусмотрена,
- измерение постоянного напряжения — до 28 В,
- питание петли — 24 В,
- плавное изменение сигнала — предусмотрено,
- ступенчатое изменение сигнала — предусмотрено,
- питание прибора — одна батарея 9 В.
Принцип работы калибратора
При измерении Fluke 707 включается в предусмотренную часть токовой цепи и определяет фактический сигнал. В режиме воспроизведения прибор работает как управляемый источник постоянного тока. Оператор устанавливает требуемое значение, после чего электронная схема поддерживает его в пределах допустимой нагрузки. Режим имитации используется для моделирования поведения преобразователя, питаемого от внешнего источника токовой петли. Функция ступенчатого изменения позволяет последовательно формировать определенные контрольные значения. Это удобно при проверке линейности аналогового входа контроллера. Поворотный регулятор Quick Click обеспечивает изменение сигнала без длительного ввода числовых значений через меню. Встроенный источник 24 В позволяет питать соответствующий передатчик во время измерения. При этом необходимо учитывать допустимое сопротивление нагрузки и ограничения измерительного входа. Калибратор предназначен для низковольтных сигнальных цепей, а не для испытаний силового электрооборудования.
Области применения
Fluke 707 используется в промышленной автоматизации:
- токовые петли 4–20 мА,
- преобразователи давления,
- температурные измерительные каналы,
- расходомеры,
- аналоговые входы контроллеров,
- регуляторы технологических процессов,
- испытательные панели автоматики,
- метрологические лаборатории,
- сигнальные электрические цепи.
Компания «Олниса» осуществляет поставки калибраторов Fluke для промышленной автоматики и измерительных систем. В ассортимент входят источники нормированных токовых сигналов и приборы проверки электронных преобразователей технологических параметров. Fluke 707 используется в аналоговых системах управления и контроля производственных процессов. Компания «Олниса» поставляет контрольно-измерительную аппаратуру для промышленных предприятий и технических лабораторий.
Преимущества
Основные достоинства модели:
- высокое разрешение токовых измерений,
- совмещение источника и измерителя,
- питание совместимых токовых преобразователей,
- удобная регулировка Quick Click,
- автоматические ступенчатые режимы,
- небольшая масса,
- автономное питание,
- простота проведения повторяемых испытаний,
- применимость к распространенным аналоговым сигналам.
Таким образом, Fluke 707 1617262 представляет собой калибратор токовых петель с диапазоном измерения до 24 мА и разрешением 0,001 мА. Прибор предназначен для проверки аналоговых преобразователей и входных каналов промышленной автоматики. Компания «Олниса» поставляет калибраторы Fluke для промышленных предприятий. Метрологическая аппаратура проверки токовых сигналов входит в ассортимент продукции компании.
