Эластичные элементы Flender N-EUPEX 95 2LC0170-3WA00-0AA0 — передача крутящего момента и компенсация динамических нагрузок

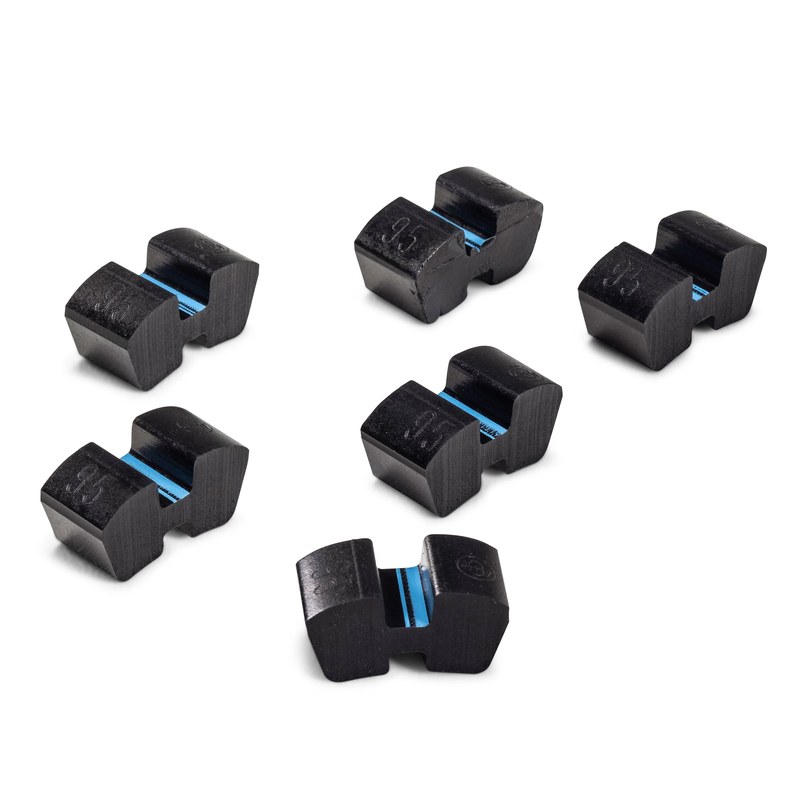

Работа промышленного электропривода сопровождается изменениями крутящего момента, вибрациями и небольшими отклонениями взаимного положения валов. При жестком соединении эти воздействия передаются между двигателем и приводимым механизмом практически без демпфирования. Эластичные элементы Flender N-EUPEX предназначены для установки в соответствующие упругие муфты. Они располагаются между металлическими деталями и участвуют в передаче крутящего момента посредством упругой деформации. Комплект 2LC0170-3WA00-0AA0 рассчитан на муфту N-EUPEX типоразмера 95. Он содержит шесть стандартных эластомерных пакетов из нитрильного каучука.

Технические характеристики

Основные параметры изделия:

• производитель — Flender,
• серия — N-EUPEX,
• категория — комплект упругих элементов муфты,
• типоразмер — 95,
• артикул — 2LC0170-3WA00-0AA0,
• материал — нитрильный каучук NBR,
• твердость — 80 Shore A,
• количество элементов — 6,
• масса комплекта — около 0,03 кг,
• назначение — муфты соответствующего типоразмера N-EUPEX.

Конструкция и передача нагрузки

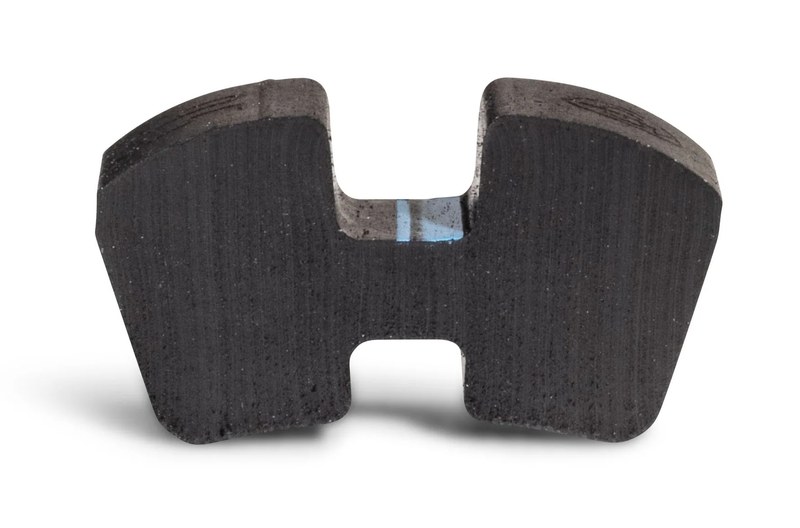

Эластомерные элементы устанавливаются в предусмотренные пространства между металлическими частями муфты. При вращении ведущей полумуфты усилие передается через упругие пакеты к ведомому элементу. Под действием нагрузки каучук сжимается, обеспечивая передачу крутящего момента с определенной упругой податливостью. Это помогает уменьшать воздействие кратковременных ударных нагрузок на соединенные валы. Материал NBR характеризуется сочетанием эластичности и стойкости к отдельным промышленным воздействиям. Однако его свойства зависят от температуры, контакта с рабочими средами и продолжительности нагружения. При эксплуатации элементы постепенно подвергаются механическому старению. Повышенные вибрации, перегрев и несоосность могут ускорять развитие трещин и остаточных деформаций. Замена выполняется комплектом, соответствующим заводскому типоразмеру. Использование элементов другой жесткости либо геометрии изменяет характеристику муфты и может привести к неправильному распределению нагрузки. Для конкретной конструкции N-EUPEX важно учитывать допустимые смещения валов, частоту вращения и режим работы механизма.

Области применения

Эластичные элементы используются в промышленных приводах:

• насосные агрегаты,
• вентиляторные установки,
• компрессоры,
• конвейерные механизмы,
• редукторные приводы,
• смесительное оборудование,
• производственные станки,
• технологические транспортеры,
• вспомогательные энергетические установки.

Компания «Олниса» осуществляет поставки механических компонентов Flender для промышленного оборудования. В ассортимент входят элементы соединительных муфт, запасные эластомерные детали и комплектующие приводных систем, используемых в различных производственных механизмах. Упругие элементы N-EUPEX относятся к компонентам передачи крутящего момента между валами. Компания «Олниса» поставляет продукцию Flender для производственных предприятий, энергетических объектов и инженерной инфраструктуры.

Преимущества

Основные эксплуатационные достоинства:

• демпфирование отдельных динамических воздействий,
• уменьшение жесткости соединения валов,
• отсутствие сложных подвижных механизмов,
• комплектная замена изнашиваемых деталей,
• возможность сохранения металлических частей муфты при замене элементов,
• компактность,
• упругая передача крутящего момента,
• совместимость с предусмотренными типоразмерами N-EUPEX,
• простота конструкции.

Таким образом, Flender N-EUPEX 95 2LC0170-3WA00-0AA0 представляет собой комплект из шести эластомерных элементов NBR твердостью 80 Shore A. Детали предназначены для передачи момента и демпфирования динамических нагрузок в соответствующей соединительной муфте. Компания «Олниса» поставляет эластичные элементы Flender для промышленных предприятий. Комплектующие механических приводов входят в ассортимент продукции компании.
