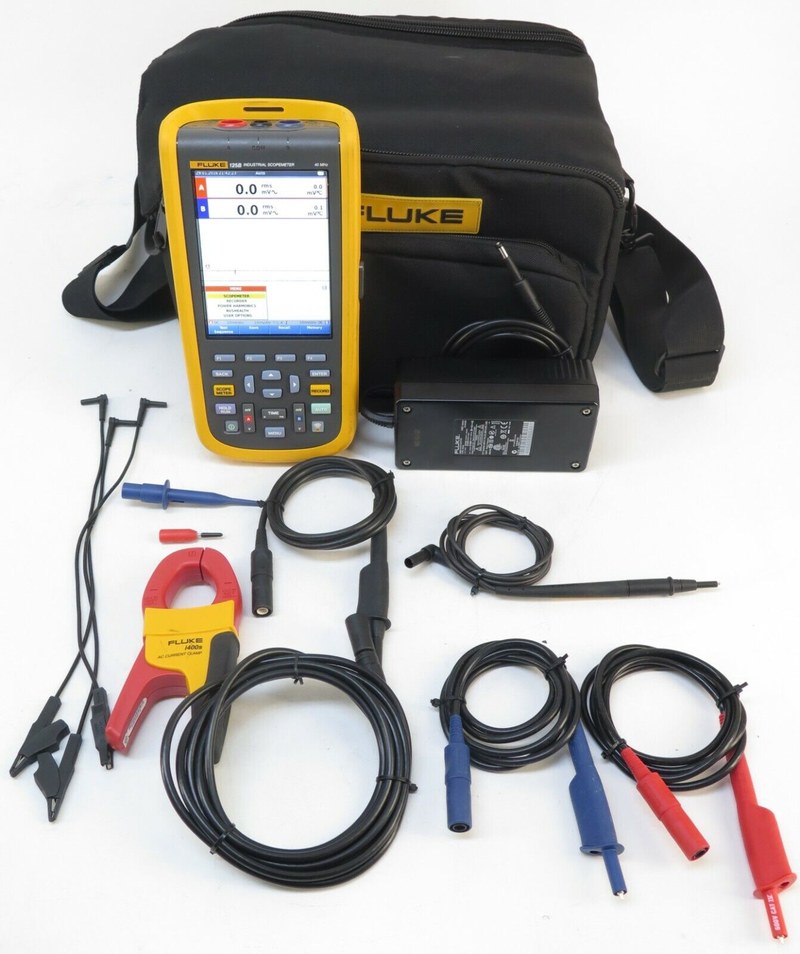

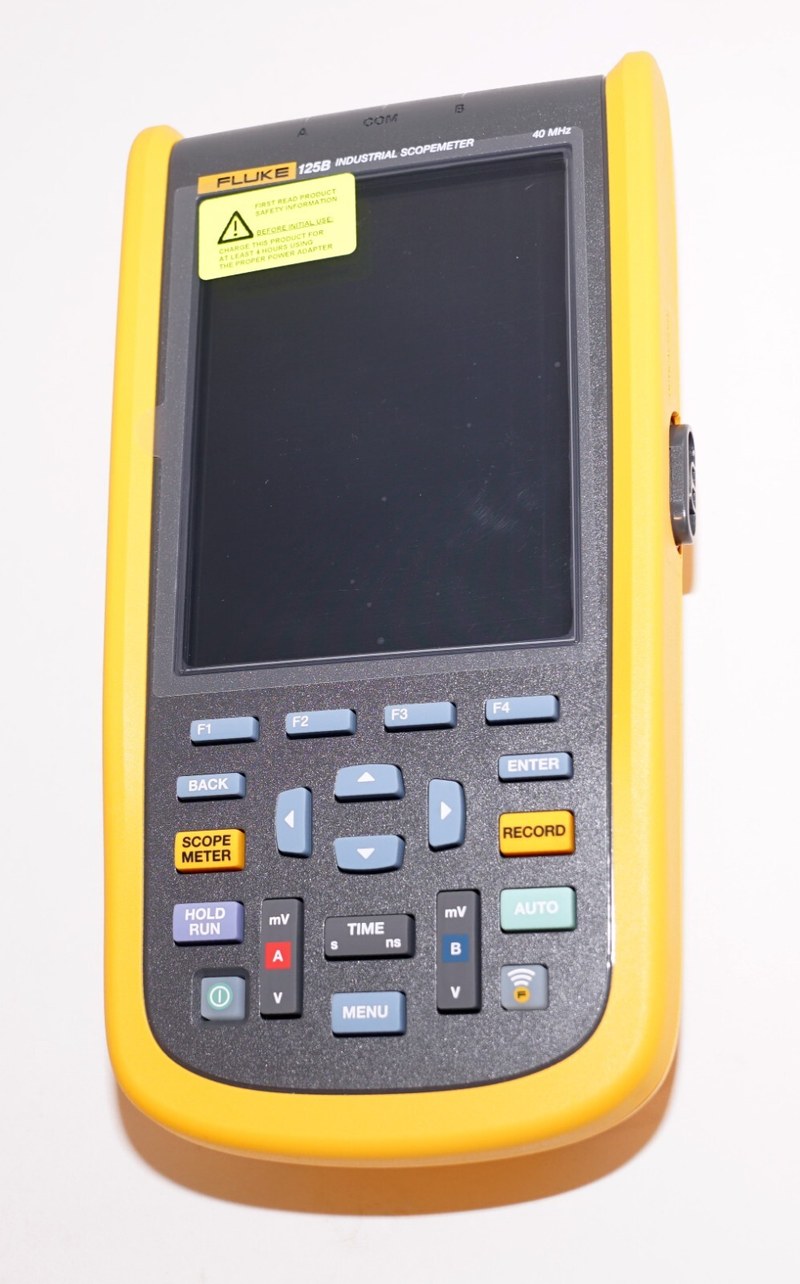

Портативный осциллограф Fluke ScopeMeter 125B/EU 4755818 — диагностика промышленных сигналов и коммуникационных шин
Промышленные системы управления работают с электрическими сигналами, характеристики которых постоянно изменяются. Неисправности в преобразователях частоты, электронных контроллерах и цифровых интерфейсах могут возникать из-за кратковременных импульсов, искажений формы напряжения и нестабильности передачи данных. Fluke ScopeMeter 125B представляет собой портативный цифровой осциллограф, объединяющий функции двухканального регистратора сигналов, мультиметра и диагностического прибора для промышленных коммуникационных шин. Модель ориентирована на исследования непосредственно возле действующего оборудования. Наличие автономного питания и изолированных измерительных входов позволяет использовать прибор в условиях, где стационарное лабораторное устройство неудобно.
Технические характеристики
Основные параметры осциллографа:
- производитель — Fluke,
- серия — ScopeMeter 120B,
- модель — 125B/EU,
- артикул — 4755818,
- количество каналов — 2,
- полоса пропускания — 40 МГц,
- максимальная частота дискретизации в реальном времени — 40 Мвыб/с,
- разрешение дисплея — 640 × 480 пикселей,
- диагональ экрана — 5,7 дюйма,
- автоматические измерения — 24 функции,
- диагностика промышленных шин — Bus Health Test,
- регистрация длительных процессов — TrendPlot,
- интерфейс передачи данных — USB.
Особенности измерительной системы
Электрический сигнал поступает на входные цепи осциллографа, после чего преобразуется в цифровую последовательность отсчетов. Электронная система формирует график изменения напряжения во времени и отображает его на цветном дисплее. Два канала позволяют сопоставлять сигналы различных участков схемы. Это особенно полезно при исследовании входа и выхода электронного преобразователя или реакции управляющего устройства. Технология Connect-and-View автоматически определяет параметры синхронизации для многих типов электрических сигналов. Благодаря этому получение устойчивой осциллограммы требует меньше ручных настроек. Отдельный режим Bus Health Test предназначен для диагностики физического уровня поддерживаемых промышленных интерфейсов. Прибор позволяет исследовать электрические характеристики передаваемых сигналов, но не заменяет полноценный анализатор сетевых протоколов. Функция TrendPlot обеспечивает наблюдение за медленными изменениями параметров. Она применяется для обнаружения неисправностей, возникающих только после длительной работы установки. При измерениях необходимо учитывать реальную полосу пропускания используемых щупов: она может ограничивать возможности осциллографа.
Области применения
Fluke 125B используется для диагностики различных промышленных систем:
- частотные преобразователи,
- электронные контроллеры,
- источники импульсного питания,
- промышленные коммуникационные шины,
- электроприводы,
- станочные системы управления,
- производственные испытательные стенды,
- сигнальные цепи автоматики,
- электронные измерительные модули.
Компания «Олниса» осуществляет поставки осциллографов Fluke для промышленного электрооборудования. В ассортимент входят портативные измерители электрических сигналов, цифровые регистраторы и диагностические приборы для систем автоматизации. Fluke ScopeMeter 125B применяется при исследовании электронных процессов в производственных установках. Компания «Олниса» поставляет контрольно-измерительную аппаратуру для промышленных предприятий и технических лабораторий.
Преимущества
Эксплуатационные достоинства модели:
- совмещение осциллографа и мультиметра,
- одновременное наблюдение двух сигналов,
- автоматическая настройка синхронизации,
- возможность проверки промышленных шин,
- регистрация продолжительных процессов,
- цветное отображение осциллограмм,
- автономное использование,
- удобство работы возле производственного оборудования,
- сохранение измерительных результатов.
Таким образом, Fluke ScopeMeter 125B/EU 4755818 представляет собой двухканальный портативный осциллограф с полосой пропускания 40 МГц. Прибор предназначен для анализа электрических сигналов, исследования промышленных интерфейсов и регистрации изменений параметров оборудования. Компания «Олниса» поставляет осциллографы Fluke для промышленных предприятий. Электронная измерительная аппаратура входит в ассортимент продукции компании.
