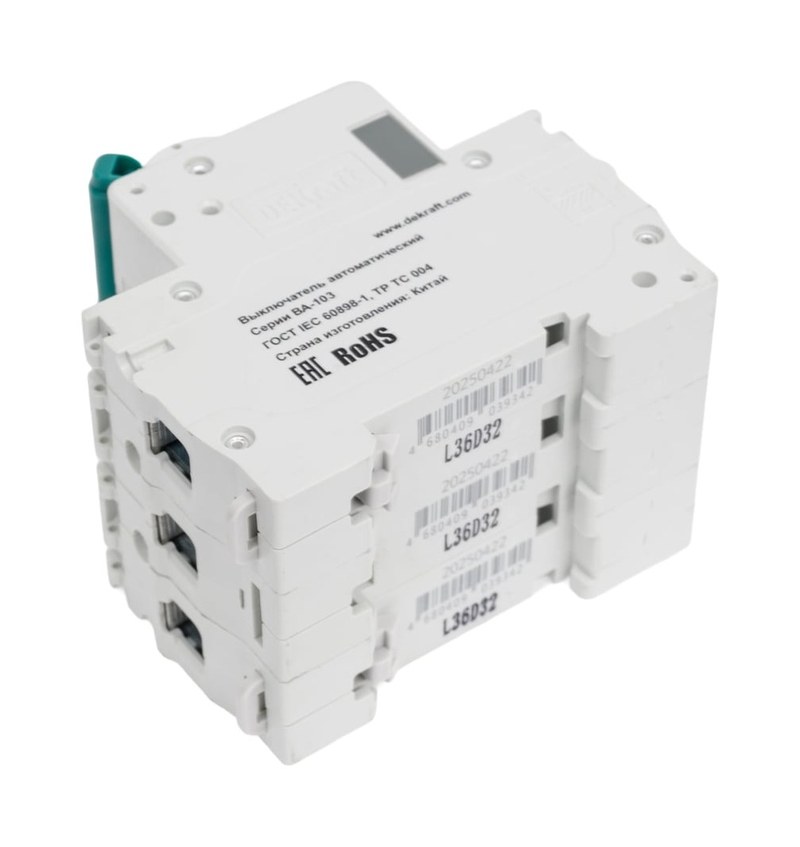

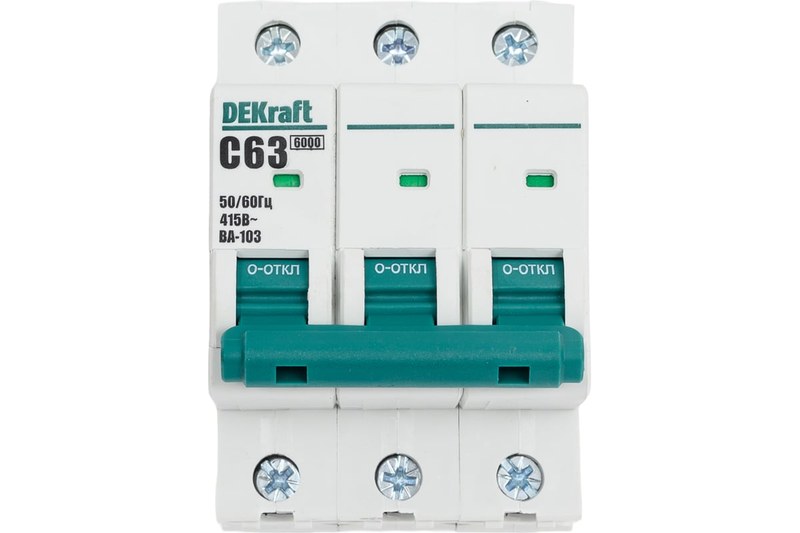

Автоматический выключатель Dekraft 12372DEK на 32 А для промышленного электроснабжения
Автоматический выключатель DEKraft 12372DEK предназначен для защиты трёхфазных электрических цепей от перегрузки и короткого замыкания. Он относится к серии ВА-103 с отключающей способностью 6 кА и рассчитан на номинальный ток 32 А. Такой аппарат применяют в распределительных щитах промышленных, коммерческих и инфраструктурных объектов, где требуется локально отключить питание при аварийном токе или управлять подачей электроэнергии вручную.
Основные характеристики
Модель рассчитана на переменный ток. Три защищённых полюса позволяют одновременно коммутировать три фазных проводника. Характеристика срабатывания D ориентирована на цепи, где при включении оборудования возможны высокие пусковые токи. Выключатель защищает проводку и подключённые нагрузки от токов, превышающих допустимые для конкретной цепи; он не заменяет устройства защиты от утечки тока или перенапряжения. Основные параметры аппарата:
- номинальный ток — 32 А,
- частота сети — 50 или 60 Гц,
- число полюсов — 3, все три полюса защищены,
- ширина — 3 модульных расстояния,
- степень защиты открытого аппарата — IP20,
- глубина установки — 78,5 мм.
Отключающая способность 6 кА указывает на предельный ток короткого замыкания, который аппарат способен отключить в установленных условиях. При проектировании цепи этот параметр сопоставляют с ожидаемым током короткого замыкания в точке установки. Номинал 32 А также не означает, что выключатель сам по себе подходит для любой нагрузки на такой ток: защиту выбирают с учётом сечения проводников, условий прокладки и характеристик потребителя.
Устройство и принцип действия
В корпусе автоматического выключателя размещены контактная система, привод с рукояткой, механизм свободного расцепления и элементы защиты. При перегрузке ток нагревает тепловой расцепитель, который размыкает контакты с выдержкой времени. При коротком замыкании электромагнитный расцепитель воздействует на механизм отключения быстрее, ограничивая длительность аварийного режима. Такая комбинация обеспечивает защиту от двух основных видов сверхтока. После срабатывания контакты размыкаются во всех трёх полюсах. Для повторного включения необходимо определить причину отключения и устранить её, а затем вернуть рукоятку в рабочее положение. Встроенное окошко-индикатор показывает состояние контактов независимо от положения рукоятки, что упрощает визуальный контроль.
Монтаж и эксплуатация
Выключатель устанавливают в распределительный щит на стандартную DIN-рейку. Его ширина занимает три модульных расстояния, поэтому это учитывают при компоновке оборудования. Аппарат допускает установку дополнительных аксессуаров слева и совместим с корпусами и оболочками DEKraft и Systeme Electric. При монтаже необходимо проверить соответствие номинала тока защитным характеристикам проводников и параметрам нагрузки. Соединения выполняют при снятом напряжении, а клеммные зажимы затягивают с усилием, установленным руководством по эксплуатации. Открытый аппарат имеет степень защиты IP20, поэтому его размещают внутри щита или оболочки, обеспечивающей подходящую защиту от пыли и влаги. Для серии ВА-103 указана работа при температуре от −40 до +60 C; допустимые условия конкретной установки следует сверять с документацией и характеристиками шкафа. После установки проверяют надёжность соединений, правильность подключения фаз и соответствие схемы проекту. Автоматический выключатель не предназначен для ремонта: при неисправности или повреждении корпуса его заменяют. Регулярный осмотр щита помогает выявить ослабление соединений, следы перегрева и загрязнение, способные повлиять на работу аппарата.
Практическое применение
Трёхполюсный выключатель на 32 А может применяться для защиты отдельных трёхфазных линий и оборудования с заметными пусковыми токами. К таким цепям могут относиться некоторые электродвигательные и трансформаторные нагрузки, если выбранная характеристика согласована с током запуска и защитой кабеля. Само наличие характеристики D не гарантирует совместимость с любой нагрузкой: её проверяют по параметрам двигателя или другого потребителя и по условиям сети. Аппарат устанавливают в распределительных щитах производственных помещений, инженерных систем зданий и технологических установок. Отключающая способность 6 кА позволяет использовать его в качестве вводного или линейного аппарата только там, где расчётный ток короткого замыкания не превышает допустимый для выключателя. При более высоком значении требуется иное решение защиты.
Таким образом, DEKraft 12372DEK — трёхполюсный модульный автоматический выключатель серии ВА-103 с номиналом 32 А, характеристикой D и отключающей способностью 6 кА. Он сочетает защиту от перегрузки и короткого замыкания с возможностью ручной коммутации трёхфазной цепи. Корректная работа аппарата зависит от согласования его параметров с кабелем, нагрузкой и ожидаемым током короткого замыкания. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ.
