Автоматический выключатель Dekraft ВА-103 12242DEK: надежная защита трехфазных электрических сетей
Автоматический выключатель DeKraft ВА-103 3P 20 А предназначен для защиты трёхфазных цепей переменного тока от перегрузки и короткого замыкания. Он отключает все три фазных проводника при аварийном токе и может использоваться для нечастой коммутации цепи. Обозначение «20 А 3P» не определяет исполнение полностью: у автоматов различаются серия, характеристика срабатывания и отключающая способность.
Технические характеристики
Автомат устанавливают в распределительных щитах для защиты групповых линий, трёхфазных нагрузок и отдельных участков оборудования. Номинал 20 А задаёт рабочий ток, а характеристика C влияет на порог быстрого электромагнитного отключения при коротком замыкании. Она должна соответствовать пусковым токам нагрузки и расчётным параметрам сети. Основные характеристики модели:
- номинальный ток — 20 А,
- число полюсов — 3,
- номинальное рабочее напряжение — до 415 В переменного тока,
- частота сети — 50/60 Гц,
- характеристика отключения — C,
- номинальная отключающая способность — 6 кА,
- степень защиты корпуса — IP20,
- механическая износостойкость серии — 25 000 циклов включения и отключения,
- коммутационная износостойкость серии — 6 000 циклов,
- номинальное импульсное выдерживаемое напряжение — 4 кВ.
Эти значения относятся к исполнению ВА-103 3P 20 А C. Отключающая способность 6 кА показывает предельный ток короткого замыкания, который аппарат способен отключить в предусмотренных условиях. При выборе конкретной линии дополнительно учитываются расчётный ток короткого замыкания и параметры вышестоящей защиты.
Конструкция и принцип действия

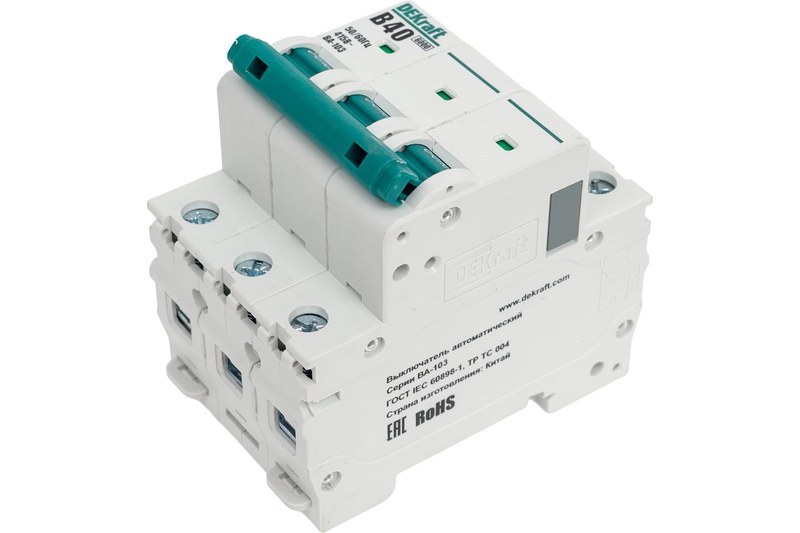

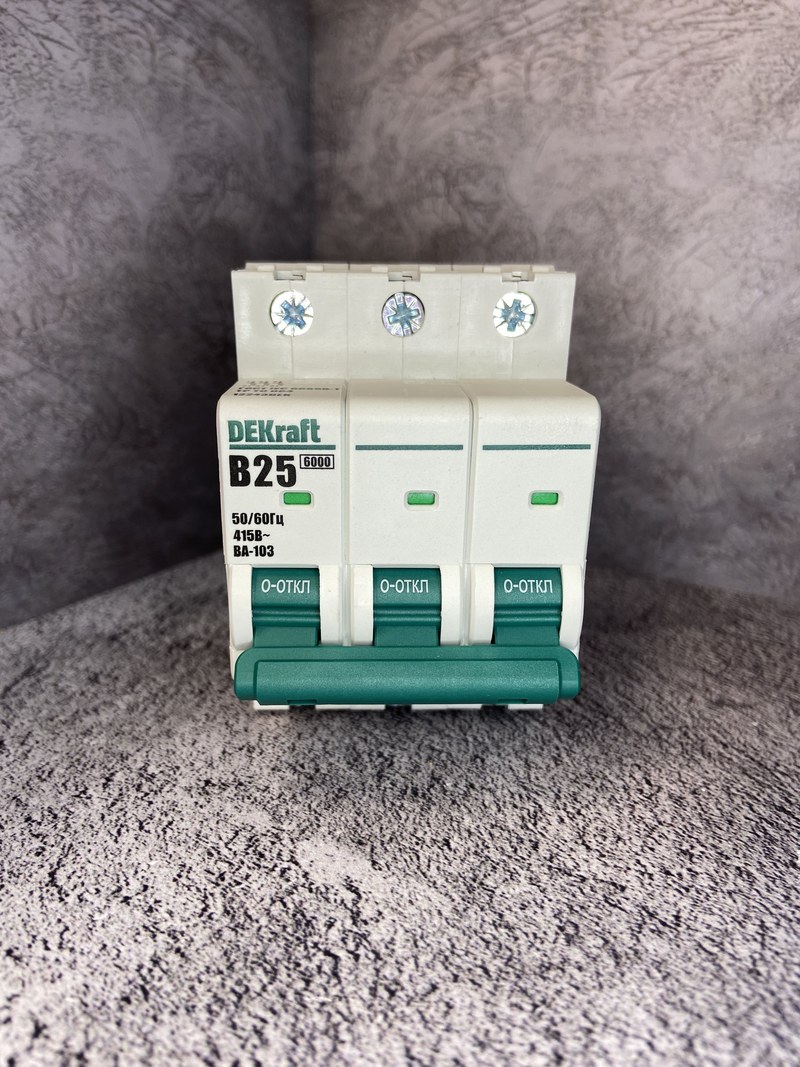

Трёхполюсный автомат объединяет три контактных канала с общим механизмом управления. При срабатывании отключаются все три фазы, что позволяет изолировать трёхфазную цепь целиком. Внутри корпуса также находятся дугогасительные камеры и два типа расцепителей. К основным элементам устройства относятся:
- изолированный корпус с маркировкой номинала, характеристики и схемы подключения,
- три подвижных и три неподвижных контактных узла,
- рукоятка и механизм свободного расцепления для ручного управления и автоматического отключения,
- тепловой расцепитель с биметаллическим элементом для защиты от длительной перегрузки,
- электромагнитный расцепитель для быстрого размыкания при коротком замыкании,
- дугогасительные камеры, уменьшающие воздействие электрической дуги при размыкании контактов,
- клеммы для присоединения фазных проводников.
При перегрузке ток нагревает биметаллический элемент. Его деформация запускает механизм расцепления с выдержкой времени, зависящей от величины тока. При коротком замыкании электромагнитный расцепитель срабатывает быстрее и размыкает контакты. Для характеристики C диапазон электромагнитного срабатывания составляет примерно 5–10 номинальных токов, то есть для автомата на 20 А — около 100–200 А.
Монтаж и эксплуатация
Автомат устанавливается внутри распределительного корпуса на DIN-рейку TH35-7,5. Питание для этой серии допускается подключать сверху или снизу. Перед монтажом проверяют соответствие маркировки параметрам цепи, состояние корпуса и отсутствие напряжения на подключаемом участке. Для исполнения ВА-103 на 20 А инструкция указывает медные проводники сечением 2,5 мм2 и момент затяжки клемм 2,0 Н·м. Сечение кабеля при этом должно соответствовать условиям прокладки, температуре и требованиям проекта: номинал автомата сам по себе не заменяет расчёт линии. Для уменьшения риска перегрева важно обеспечить надёжное соединение и не превышать установленный момент затяжки. Условия эксплуатации серии включают температуру окружающей среды от −40 до +60 C при среднесуточном значении не выше +35 C и высоту установки до 2000 м. Аппарат размещают в оболочке, защищённой от пыли, влаги, ударов и коррозионных воздействий. При повышенной температуре допустимый рабочий ток снижается: например, для автомата на 20 А таблица серии указывает около 18,97 А при +40 C. Это необходимо учитывать в нагруженных и плотно собранных щитах.
Применение
Трёхполюсное исполнение используют в трёхфазных распределительных линиях и щитах, где требуется одновременно отключать все фазы. Автомат может защищать питающие цепи производственных установок, вспомогательные электроприёмники и участки распределения электроэнергии. Его номинал и характеристику согласуют с нагрузкой, кабелем и другими аппаратами защиты, чтобы отключение происходило при аварии и не нарушалась работа исправной части системы.
Таким образом, DeKraft ВА-103 3P 20 А C 6 кА 12306DEK сочетает трёхполюсную коммутацию с тепловой и электромагнитной защитой. Параметры модели позволяют применять её в трёхфазных сетях до 415 В при соблюдении требований к току короткого замыкания, монтажу и температурным условиям. Полное обозначение необходимо сверять перед установкой, поскольку автоматы DeKraft на 20 А и 3 полюса выпускаются в нескольких исполнениях. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ. В ассортимент поставок входят электротехнические изделия и оборудование для промышленных систем.
