Электромагнитный клапан DUNGS LGV 507/5: технические характеристики и преимущества

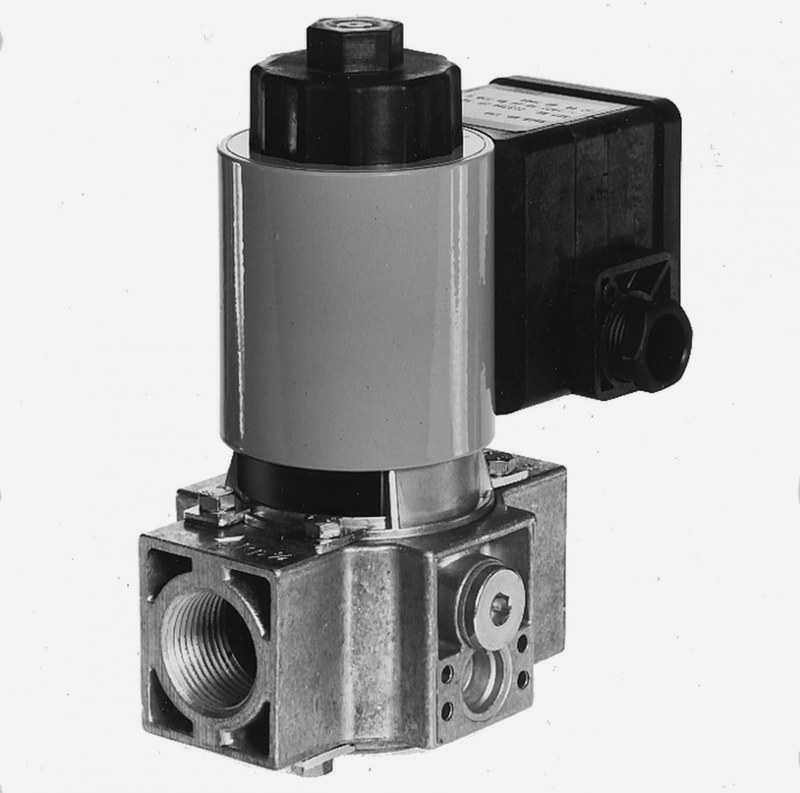

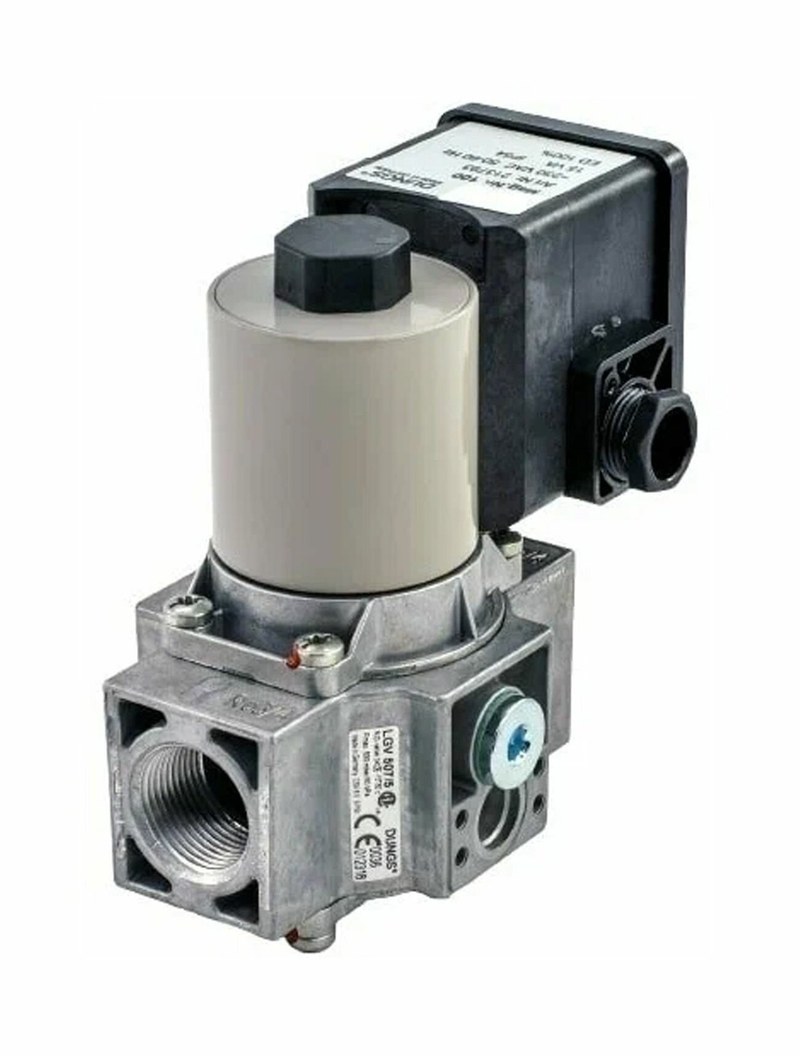

DUNGS LGV 507/5 — нормально открытый электромагнитный клапан для вентиляции газовых линий. Он предназначен для перекрытия и выпуска объёма газа перед клапаном, например в системах газовых горелок и газовых приборов. Его особенность — открытое положение при отсутствии питания: при подаче напряжения электромагнитный привод закрывает клапан, а при отключении питания пружина вновь открывает проход.

Технические характеристики

LGV 507/5 применяют в газовых системах, где требуется управляемый сброс газа. Клапан рассчитан на нейтральные газообразные среды, включая газы семейств 1, 2 и 3. Максимальное содержание сероводорода в сухом газе — 0,1 % по объёму. Основные параметры исполнения с артикулом 119271:

• Максимальное рабочее давление — 500 мбар, или 50 кПа;
• Присоединительная резьба — Rp 3/4 по ISO 7/1;
• Номинальное напряжение — 230 В переменного тока, 50–60 Гц, допустимое отклонение от −15 до +10 %;
• Потребляемая мощность — 15 В·А, ток — 0,08 А при 20 C и напряжении 230 В;
• Время открытия и закрытия — менее 1 секунды;
• Продолжительность включения — 100 %, то есть катушка рассчитана на длительную подачу питания;
• Степень защиты корпуса — IP54, исполнение IP65 доступно как вариант;
• Допустимая температура окружающей среды — от −15 до +60 C;
• Максимальная частота переключений — 1000 циклов в час;
• Масса — около 1,3 кг.

Для LGV 507/5 предусмотрены исполнения с иными напряжениями и степенью защиты. Перед подключением необходимо сверять маркировку конкретного устройства: приведённые электрические параметры относятся к исполнению 119271.

Конструкция и принцип работы

Клапан объединяет корпус газового тракта и электромагнитный привод. В корпусе расположены запирающий элемент, седло и уплотнение; привод перемещает запирающий элемент при подаче питания. Возвратная пружина задаёт исходное открытое положение, а уплотнения на основе NBR обеспечивают герметизацию подвижного узла. Корпус изготовлен из алюминия и стали. Работа устройства происходит следующим образом:

• При отсутствии напряжения пружина удерживает клапан открытым;
• При подаче напряжения электромагнитный привод преодолевает усилие пружины и закрывает проход;
• При снятии напряжения привод освобождает запирающий механизм, и пружина открывает клапан менее чем за секунду;
• При установке дополнительного концевого контакта K01/1 система может получать сигнал о закрытом положении клапана.

Таким образом, LGV 507/5 управляет сбросом газа по электрическому сигналу и автоматически возвращается в открытое состояние при потере питания. Клапан относится к классу A, группе 2 по EN 16304; в документации производителя указано соответствие применимым требованиям для газового оборудования.

Подключение и эксплуатация

При монтаже клапан устанавливают в трубопровод с резьбовым присоединением Rp 3/4. Допустимое положение — с электромагнитом вертикально вверх или горизонтально. Газовый тракт требуется защищать от загрязнений подходящим фильтром или грязевиком: частицы могут нарушить перемещение запирающего узла и герметичность седла. Электрическое подключение выполняют через винтовые клеммы и кабельный ввод PG11; при необходимости может применяться разъём DIN EN 175301-803. Заземление выполняют согласно местным требованиям. При монтаже нельзя использовать корпус клапана как рычаг, а резьбовое соединение следует затягивать с учётом допустимого момента: для Rp 3/4 в инструкции указан предел 15 Н·м. Перед эксплуатацией проверяют соответствие напряжения маркировке, отсутствие утечек и корректность срабатывания узла.

Применение и практические особенности

LGV 507/5 устанавливают в системах газоснабжения горелок и газовых приборов, где требуется управляемое закрытие вентиляционной линии и сброс находящегося в ней газа. Быстрое срабатывание сокращает время переключения, а нормально открытая схема определяет поведение клапана при исчезновении электропитания. Поэтому его включают в систему с учётом проектной логики газового тракта и последствий открытия при обесточивании. Для безопасной работы важно не превышать давление 500 мбар, соблюдать температурный диапазон и применять клапан только с совместимыми сухими газами. Клапан не заменяет все функции газового блока: его роль определяется схемой установки, а состояние закрытия можно контролировать дополнительным контактом.

Таким образом, DUNGS LGV 507/5 — компактный нормально открытый электромагнитный клапан для управляемого выпуска газа в горелочных и газовых системах. Быстрое закрытие при подаче питания, открытие при его отключении, резьба Rp 3/4 и рабочее давление до 500 мбар определяют его основные эксплуатационные свойства. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят компоненты для газовых и теплотехнических установок, в том числе оборудование DUNGS. Деятельность компании в этой области связана с поставками промышленного оборудования.
