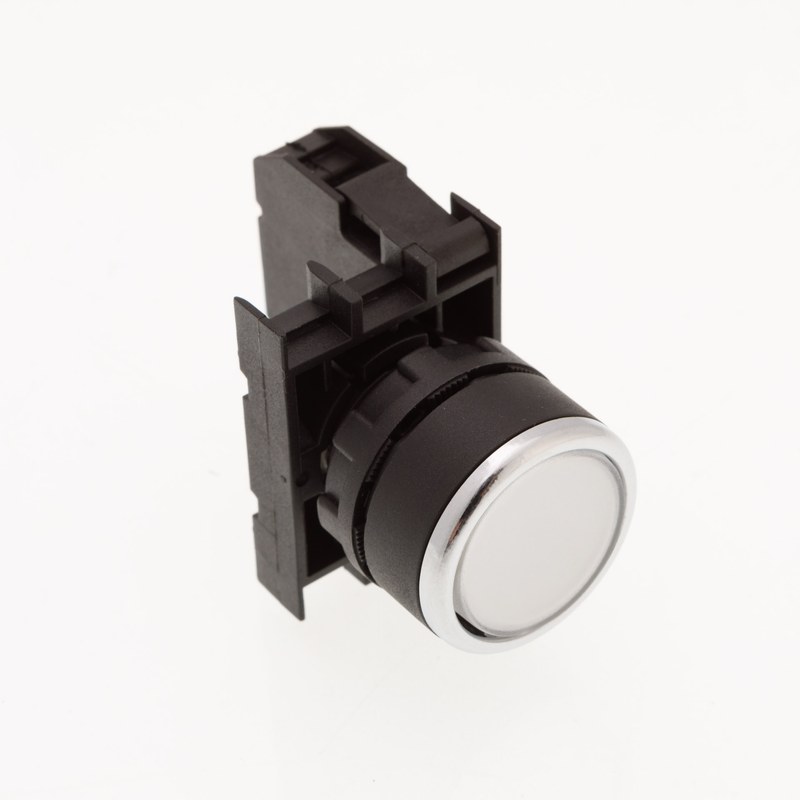

Желтая кнопка EMAS B100DS серии B с контактом 1НО: особенности и преимущества

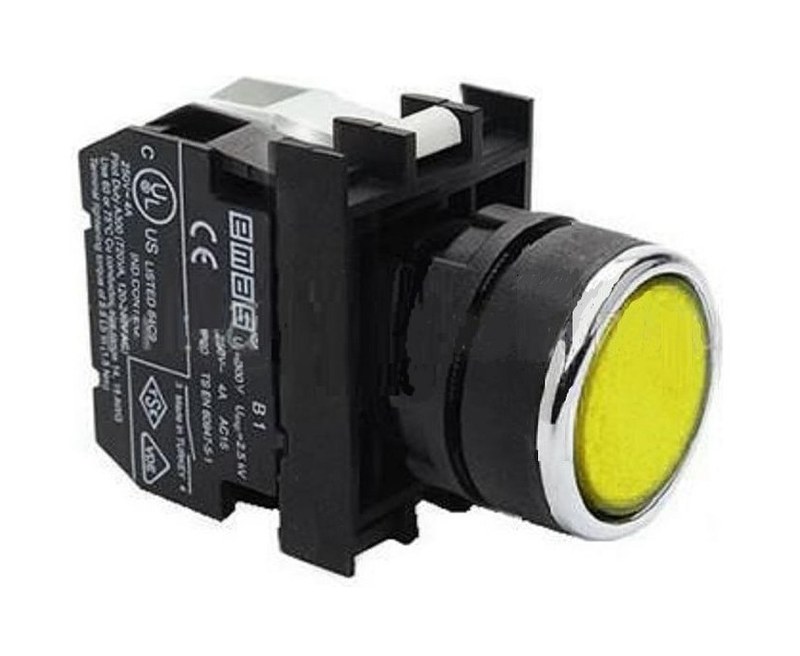

EMAS B100DS — кнопка управления серии B для установки в панель. Она имеет жёлтый плоский нажимной элемент, пружинный возврат и один нормально разомкнутый контакт (1NO). При нажатии контакт замыкается, а после отпускания кнопка возвращается в исходное положение и цепь размыкается. Такое устройство применяют для подачи кратковременных команд в цепях управления промышленными установками.
Технические характеристики
Кнопка передаёт операторскую команду на вход управляющей цепи. Нормально разомкнутый контакт подходит для импульсного запуска, подтверждения действия или управления реле и контроллером, если параметры цепи соответствуют характеристикам контакта. Основные параметры EMAS B100DS:
- серия — B Series Plastic, тип — кнопочный орган управления с пружинным возвратом и плоским нажимным элементом;
- цвет — жёлтый, диаметр монтажного исполнения — 22 мм;
- контактная схема — 1NO, материал контактов — AgNi;
- номинальный рабочий ток Ie — 4 А при 250 В переменного тока, категория применения — AC-15;
- механическая износостойкость — не менее 500 000 циклов, электрическая — не менее 100 000 циклов;
- частота операций — до 3000 механических и 1200 электрических включений в час;
- номинальное напряжение изоляции Ui — 300 В, импульсное выдерживаемое напряжение Uimp — 2,5 кВ;
- степень защиты — IP50, степень загрязнения — 3;
- рабочая температура — от −15 до +80 C;
- сечение подключаемого проводника — 1,5–2,5 мм2, момент затяжки винтовых зажимов — 1,5 Н·м;
- сопротивление изоляции — не менее 10 МОм при испытании постоянным напряжением 500 В;
- указанная изготовителем отключающая способность при коротком замыкании — 1 кА.
Показатель Ie 4 А относится к указанному режиму AC-15 и напряжению 250 В переменного тока. Его нельзя автоматически переносить на другие категории нагрузки, постоянный ток или цепи с иными параметрами. При проектировании схемы необходимо учитывать характер нагрузки и коммутационные требования подключаемого аппарата.
Конструкция и принцип действия
В кнопке сочетаются наружный нажимной элемент, механизм возврата и контактный узел. Посадочный диаметр 22 мм позволяет устанавливать изделие в соответствующее отверстие панели. В семейство B входят различные варианты органов управления; модель B100DS отличается плоским жёлтым элементом и пружинным возвратом. Контактные блоки серии изготовлены из самозатухающего полиамида PA6.6 класса V0. Последовательность работы определяется механическим воздействием на кнопку:
- в исходном положении нормально разомкнутый контакт не проводит ток;
- при нажатии перемещение механизма замыкает контактную пару;
- сигнал поступает в подключённую цепь управления;
- после снятия усилия возвратная пружина возвращает привод в исходное положение;
- контакт размыкается, и кратковременная команда завершается.
Такой принцип подходит для импульсного управления. Кнопка не фиксирует команду после нажатия, поэтому для продолжительного включения исполнительного механизма обычно требуется схема с самоподхватом или управляющее устройство, которое сохраняет состояние отдельно.
Подключение и эксплуатация
При монтаже кнопку закрепляют в панели с отверстием, соответствующим исполнению 22 мм, и подключают проводники к контактным зажимам. Сечение проводника должно находиться в пределах 1,5–2,5 мм2, а момент затяжки винтовых соединений — составлять 1,5 Н·м. Перед вводом в работу проверяют надёжность крепления, фиксацию проводов и корректность переключения контакта. Степень защиты IP50 означает защиту от пыли на уровне, установленном для этой маркировки, но не защиту от воды. Поэтому место установки должно исключать попадание влаги и прямое воздействие струй жидкости. Рабочая температура от −15 до +80 C задаёт заявленный диапазон окружающей среды; при более тяжёлых условиях требуется другое исполнение. Кнопка также не заменяет устройство аварийного отключения: аварийные функции должны обеспечиваться предназначенными для них аппаратами и схемами.
Применение в промышленных системах
EMAS B100DS используют на пультах, шкафах управления и операторских панелях, где требуется кратковременная команда. Контакт может включаться в цепь катушки реле, вход контроллера или другую совместимую цепь управления при соблюдении электрических параметров. Кнопка применима в составе:
- систем управления производственными станками и технологическими линиями;
- шкафов автоматики насосного и вентиляционного оборудования;
- панелей управления конвейерами и вспомогательными механизмами;
- электрических цепей запуска, подтверждения или подачи команд;
- пультов, где органы управления различают по цвету и маркировке.
В каждом случае функцию жёлтой кнопки определяет схема конкретной установки. Цвет улучшает визуальное распознавание, но не заменяет текстовую маркировку и принятую на объекте систему обозначений.
Таким образом, EMAS B100DS — компактная панельная кнопка с пружинным возвратом, одним нормально разомкнутым контактом и монтажным исполнением 22 мм. Её параметры рассчитаны на применение в цепях управления с учётом категории AC-15, допустимого тока, условий окружающей среды и степени защиты IP50. Устройство подходит для подачи кратковременных команд в промышленной автоматике, если подключение выполнено в пределах установленных характеристик. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ. В ассортименте компании представлены электротехнические изделия и компоненты для промышленных систем. «Олниса» работает как поставщик промышленного оборудования.
