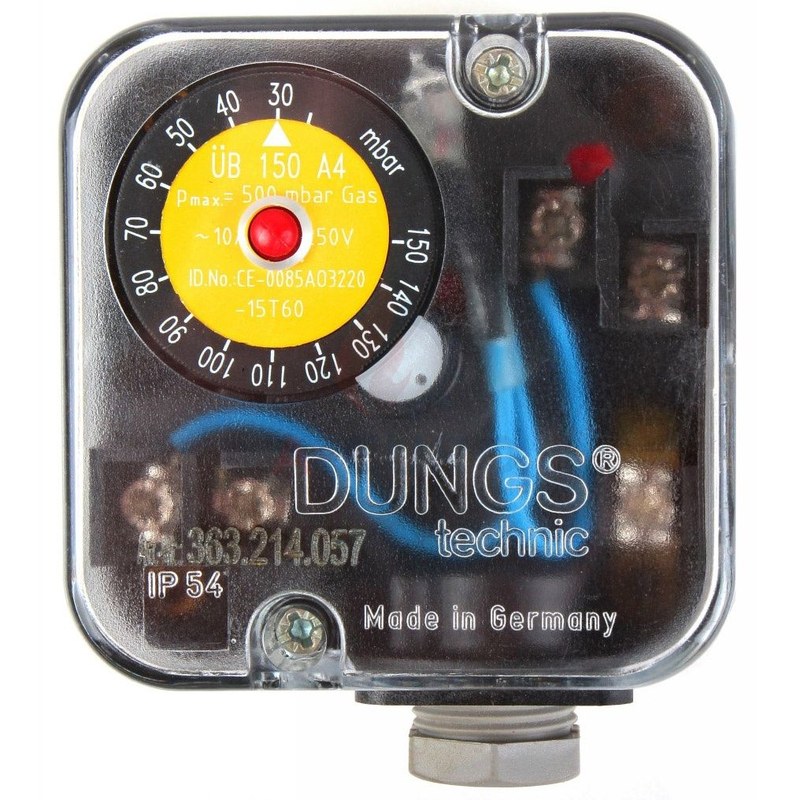

Реле давления газа DUNGS UB 150 A4: технические характеристики и преимущества

DUNGS UB 150 A4, также обозначаемое ÜB 150 A4, — регулируемое реле предельного давления для газовых горелок и других систем, где необходимо контролировать повышение давления. При достижении заданного порога устройство переключает электрические контакты и фиксирует аварийное состояние. Возврат в рабочий режим выполняется вручную после восстановления допустимого давления. Такая блокировка позволяет остановить оборудование при выходе давления за установленный предел.

Технические характеристики

Реле применяют в автоматике горелок, топочных установках, системах вентиляции и кондиционирования. Оно контролирует давление газов первой, второй и третьей групп, а также других нейтральных газообразных сред. Модель UB 150 A4 относится к исполнению ÜB: её механизм срабатывает при превышении установленного значения. Основные параметры устройства:

• диапазон уставки — от 30 до 150 мбар, или от 3 до 15 кПа;
• максимальное рабочее давление — 500 мбар, или 50 кПа;
• точность установки в вертикальном положении — ±15% от заданного порога;
• степень защиты корпуса — IP54;
• допустимая температура окружающей среды и контролируемой среды — от −15 до +70 C;
• температура хранения — от −30 до +80 C;
• присоединение давления — внутренняя резьба G 1/4;
• электрические контакты — перекидные, с общей клеммой, нормально открытым и нормально закрытым контактами.

Допустимые параметры коммутации зависят от материала контактов и режима нагрузки. Для стандартных серебряных контактов производитель указывает напряжение до 250 В переменного тока и ток переключения до 6 А при коэффициенте мощности cos = 1. Эти значения необходимо учитывать при подключении исполнительной цепи; реле не следует использовать для коммутации нагрузки, превышающей паспортные пределы.

Конструкция и принцип работы

В корпусе реле размещены чувствительная мембрана, регулируемый механический узел и контактная система. Давление поступает через резьбовое отверстие и воздействует на мембрану. При достижении порогового значения механизм переключает контакты. Устройство работает без отдельного электропитания для измерения давления: электрическая цепь используется для передачи сигнала и управления внешней автоматикой. Основные элементы конструкции выполняют следующие функции:

• литое алюминиевое основание образует корпус и несёт присоединительный канал;
• мембрана из NBR воспринимает изменение давления;
• шкала и регулировочное колесо задают порог срабатывания;
• перекидные контакты передают сигнал в цепь управления или блокировки;
• индикаторная лампа показывает зафиксированное срабатывание в соответствующей комплектации;
• кнопка сброса возвращает механизм в рабочее состояние после устранения причины превышения давления;
• встроенный измерительный штуцер позволяет подключить контрольный прибор.

При росте давления до установленной уставки контактная группа переключается, а состояние блокировки сохраняется. Автоматического обратного переключения после снижения давления не происходит: оператор должен убедиться, что параметр вернулся в допустимые пределы, и нажать кнопку сброса. Ручной возврат помогает избежать самопроизвольного повторного запуска оборудования после аварийного события.

Монтаж и эксплуатация

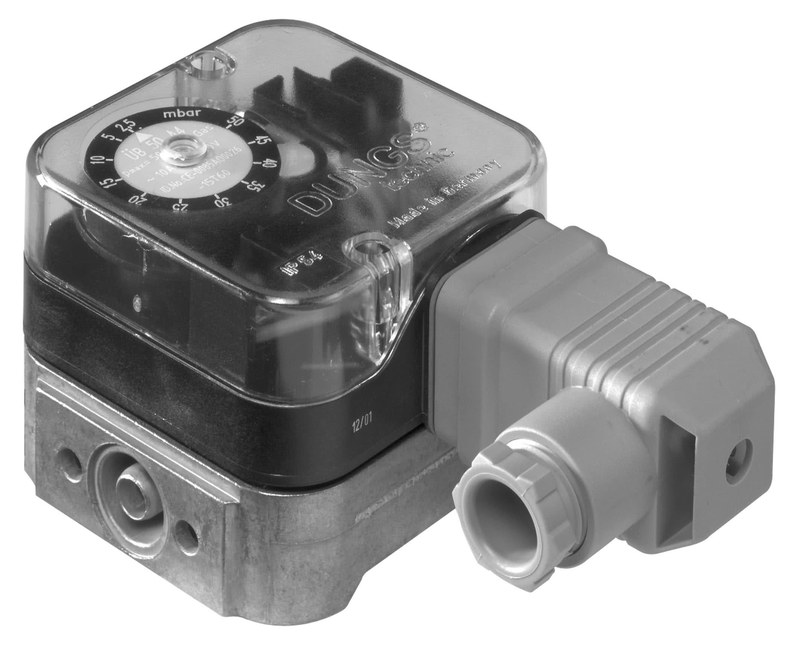

Для корректного срабатывания устройство устанавливают в вертикальном положении, предусмотренном изготовителем. Изменение ориентации способно сместить фактический порог: при горизонтальном монтаже он может увеличиться примерно на 0,5 мбар, а при установке вверх крышкой — уменьшиться примерно на 0,5 мбар. При промежуточном положении отклонение может составлять до ±0,5 мбар. Эти поправки особенно существенны при настройке у нижней границы диапазона. Подключение выполняют к резьбовому порту G 1/4. Электрические провода присоединяют к винтовым клеммам через кабельный ввод PG11; для специальных исполнений предусмотрен разъём. При монтаже важно не допускать механической нагрузки на корпус и соединение, а электрические контакты подключать с учётом их назначения и допустимого тока. Степень IP54 обеспечивает защиту от пыли в количестве, способном нарушить работу, и от брызг воды, но не допускает погружения устройства в воду. После установки проверяют герметичность соединения, правильность электрической схемы и срабатывание при контрольном изменении давления. Уставку задают по шкале в пределах 30–150 мбар. Испытательный штуцер используют для измерения давления, а сброс блокировки выполняют только после восстановления нормального режима. Устройство предназначено для газообразных нейтральных сред; применение с жидкостями или агрессивными веществами не соответствует его назначению.

Практическое применение и особенности

UB 150 A4 используют как элемент защитной автоматики, который реагирует на избыточное давление и передаёт сигнал системе управления горелкой или установки. В топочном оборудовании это позволяет связать контроль давления с отключением подачи топлива либо остановкой последовательности запуска. В вентиляционных и климатических системах реле может контролировать давление в газовом тракте, если рабочие параметры соответствуют его диапазону и конструкции. Практические особенности модели определяются ручной фиксацией аварии, механическим принципом действия и сравнительно широким диапазоном настройки. Реле не заменяет блок управления горелкой и не выполняет самостоятельно полный цикл безопасного запуска: оно формирует сигнал для внешней схемы. Надёжность защиты зависит от корректного монтажа, выбора подходящей уставки, исправности проводки и периодической проверки срабатывания.

Таким образом, DUNGS UB 150 A4 — механическое реле предельного давления, предназначенное для контроля превышения давления в газовых и других нейтральных газообразных средах. Диапазон настройки 30–150 мбар, ручной сброс блокировки, контакты для передачи сигнала и защита корпуса IP54 позволяют включать его в системы автоматики горелок и смежных установок. Компания «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ.
