Купить конденсатор EPCOS B43456-S9508-M11 в Олниса: характеристики и преимущества

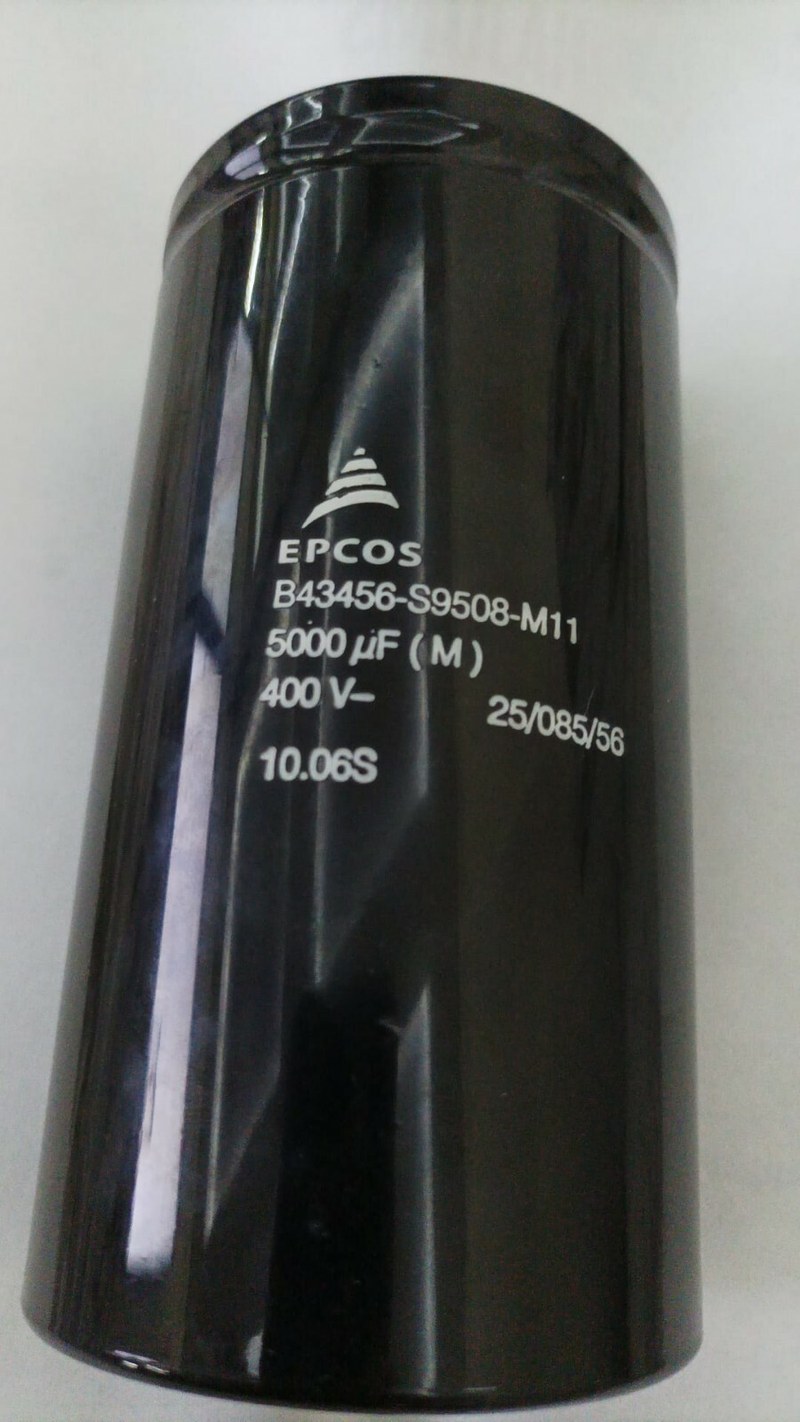

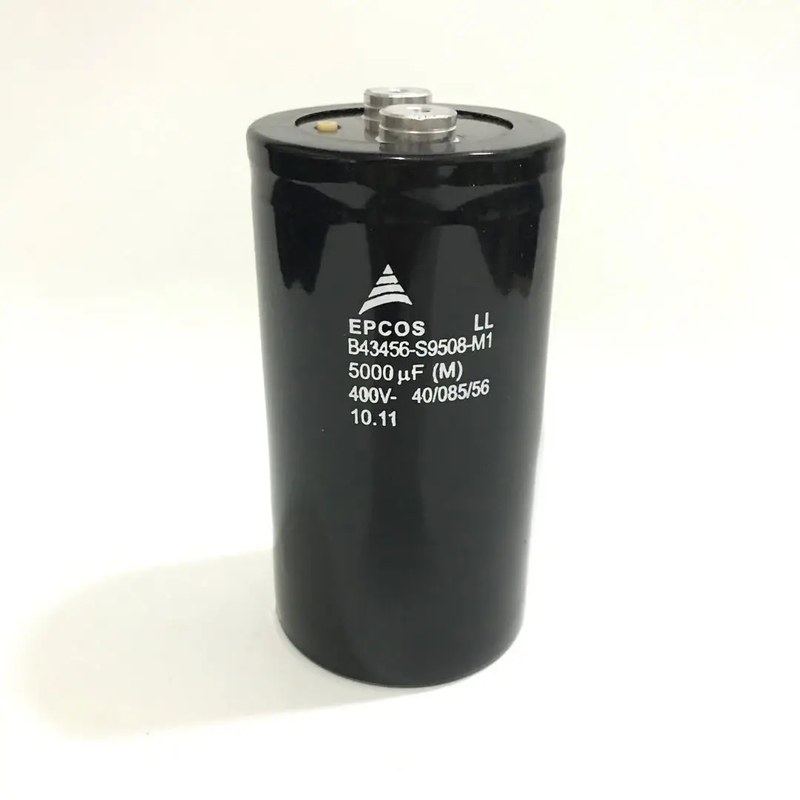

EPCOS B43456-S9508-M11 — алюминиевый электролитический конденсатор с винтовыми выводами. Такие компоненты применяют в силовой электронике для накопления энергии и сглаживания пульсаций постоянного напряжения. Их устанавливают в звеньях постоянного тока преобразователей, источниках питания и промышленном приводном оборудовании.

Технические параметры

Конденсатор принимает заряд при повышении напряжения и отдаёт его при просадках. В силовой цепи он уменьшает переменную составляющую выпрямленного напряжения и поддерживает работу оборудования при кратковременном изменении нагрузки. Ключевые параметры, которые определяют применимость конкретного EPCOS B43456-S9508-M11:

• номинальная ёмкость, указанная на корпусе, определяет запасаемый заряд и степень сглаживания пульсаций,
• номинальное постоянное напряжение задаёт верхний рабочий предел; эксплуатация выше этого значения может привести к перегреву и повреждению диэлектрика,
• допустимый ток пульсаций характеризует способность отводить тепло при периодическом заряде и разряде,
• эквивалентное последовательное сопротивление влияет на потери мощности и нагрев при прохождении переменного тока,
• температурный диапазон и срок службы зависят от исполнения и условий охлаждения,
• полярность определяет направление подключения: обратное напряжение для алюминиевого электролитического конденсатора недопустимо.

Точные числовые значения для ёмкости, напряжения, тока пульсаций и ресурса следует брать с маркировки и из паспорта конкретного исполнения. Их нельзя надёжно выводить только из обозначения S9508 M11.

Конструкция

Рабочая система алюминиевого электролитического конденсатора включает анодную фольгу с оксидным слоем, электролит, катодную часть и разделительный материал. Тонкий оксидный слой служит диэлектриком, а развитая поверхность фольги обеспечивает большую ёмкость при компактном объёме. Вариант с винтовыми выводами рассчитан на монтаж в силовых устройствах, где требуются надёжное электрическое соединение и работа с заметными токами. При подключении важны чистота контактных площадок, надёжное крепление кабельных наконечников и соблюдение полярности. Корпус и выводы не следует использовать как опору для проводов или элементов конструкции.

Принцип работы в силовой цепи

В выпрямителе напряжение между вершинами пульсаций заряжает конденсатор. Когда входное напряжение снижается, накопленный заряд поступает в нагрузку, сглаживая провалы. В инверторных приводах конденсаторы постоянного звена также принимают энергию при изменении режима двигателя и помогают поддерживать напряжение шины. На результат влияют не только ёмкость, но и ток нагрузки, частота пульсаций, температура и охлаждение. Если ток пульсаций превышает допустимый для установленного компонента, внутренние потери вызывают нагрев. Повышенная температура ускоряет старение электролита и сокращает срок службы.

Монтаж и эксплуатация

Перед монтажом проверяют состояние корпуса и выводов, а также соответствие компонента электрическим требованиям схемы. Конденсатор устанавливают так, чтобы он не подвергался чрезмерной вибрации, перегреву от соседних элементов и механической нагрузке на клеммы. При эксплуатации соблюдают следующие требования:

• соблюдать полярность и не превышать допустимое постоянное напряжение,
• учитывать суммарный ток пульсаций и предусматривать отвод тепла,
• не допускать длительного воздействия температуры выше предела, указанного для исполнения,
• перед обслуживанием отключать оборудование и безопасно разряжать конденсатор,
• не применять компонент с деформированным корпусом, следами утечки или повреждёнными выводами.

После отключения питания в конденсаторе может сохраняться опасный заряд. Поэтому проверку и обслуживание проводят только после контролируемого разряда и подтверждения отсутствия напряжения.

Области применения

EPCOS B43456-S9508-M11 может использоваться в силовых узлах промышленного оборудования, если его подтверждённые параметры соответствуют проекту. Типичные области применения таких конденсаторов — выпрямители, преобразователи частоты, источники питания, системы управления электродвигателями и оборудование для компенсации пульсаций в звене постоянного тока. При замене компонента совпадения размеров недостаточно. Необходимо сопоставить электрические характеристики, тип выводов, допустимый ток пульсаций и условия охлаждения. Несоответствие хотя бы одного ключевого параметра способно вызвать нестабильную работу или преждевременный отказ силового узла.

Таким образом, EPCOS B43456-S9508-M11 — компонент для накопления энергии и сглаживания напряжения в силовых электронных системах. Его надёжная работа зависит от соблюдения полярности, допустимых электрических нагрузок и температурных условий. Перед применением следует сверить параметры именно этого исполнения с маркировкой и документацией. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. EPCOS B43456-S9508-M11 можно рассматривать для заказа в составе номенклатуры промышленных электронных компонентов.
