Измерение силы тока с помощью амперметров DigiTOP

Амперметр DigiTOP — цифровой измерительный прибор для контроля переменного тока в однофазных или трехфазных сетях. Он показывает ток на светодиодном индикаторе и помогает наблюдать за нагрузкой в распределительных щитах, электрошкафах и производственных установках. Под маркой DigiTOP выпускаются разные модели амперметров: например, АМ-1 для однофазной сети, АМ-3 для трехфазной и АМ-2 со встроенным трансформатором тока. Их диапазоны, исполнение корпуса и способ монтажа различаются. Поэтому при описании характеристик важно учитывать конкретную модель. Ниже основное внимание уделено АМ-1, а особенности других исполнений отмечены отдельно.

Измеряемые параметры

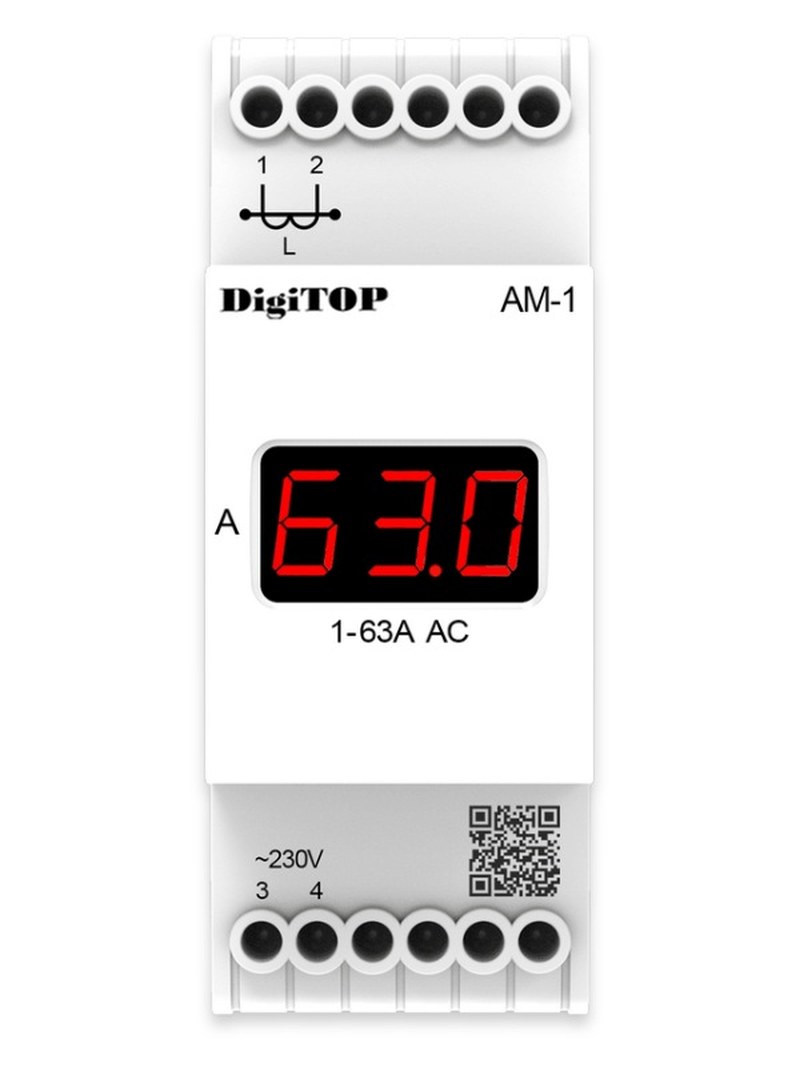

Амперметр показывает силу тока, протекающего через нагрузку. По его показаниям оператор может оценить текущую загрузку линии и заметить изменения, которые требуют проверки оборудования или режима работы. Сам прибор измеряемую цепь не регулирует и не отключает: его функция — отображать значение тока. Модель АМ-1 измеряет переменный ток в однофазной сети. Заявленный диапазон измерений составляет от 1 до 63 А, а частота измеряемого тока — 50 Гц с отклонением ±1 Гц. Значение отображается на цифровом светодиодном индикаторе. Для измерения используется внешний трансформатор тока, который входит в комплект АМ-1. Для контроля нескольких фаз предназначены трехфазные модели, например АМ-3 и АМ-3М. Они показывают значения по фазам; у АМ-3М установлены три индикатора, соответствующие трехфазному измерению. Щитовая версия АМ-3М рассчитана на монтаж в вырез 68 × 68 мм.

Конструкция и измерительный узел

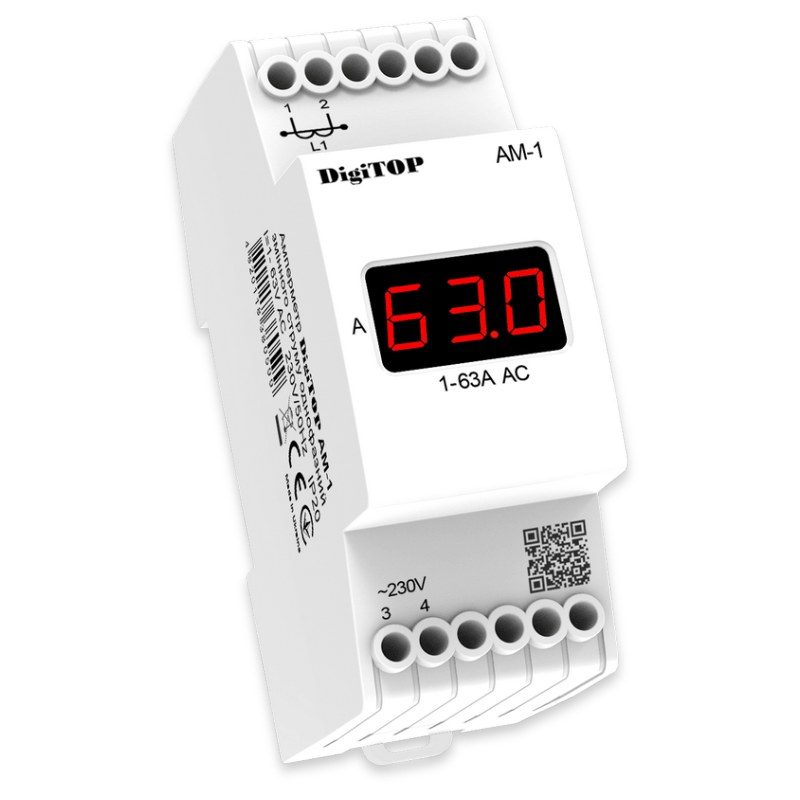

В амперметре объединены измерительная электроника, цифровой индикатор и клеммы подключения. В моделях с внешним трансформатором тока этот трансформатор образует отдельную часть измерительного узла: он передает прибору сигнал, пропорциональный току в контролируемой линии. Основные элементы типичного исполнения АМ-1:

• измерительный электронный блок для обработки сигнала,
• светодиодный индикатор для отображения значения тока,
• внешний трансформатор тока, входящий в комплект,
• клеммы для питания и подключения измерительной цепи,
• корпус для установки на DIN-рейку.

У АМ-1М сходное назначение, но корпус предназначен для щитового монтажа. АМ-2 отличается встроенным трансформатором тока. Такие различия влияют на компоновку щита и способ монтажа, поэтому схемы подключения одной модели нельзя автоматически переносить на другую.

Принцип работы

При измерении внешний трансформатор тока фиксирует магнитное поле, создаваемое током в контролируемом проводнике. На его вторичной стороне формируется измерительный сигнал, который поступает в амперметр. Электронная схема обрабатывает сигнал и выводит результат на индикатор. Амперметр DigiTOP показывает действующее значение переменного тока. Это позволяет оценивать нагрузку в обычных сетях переменного тока, где ток меняется во времени. Прибор отображает текущее измеренное значение, но сам по себе не сохраняет историю нагрузки и не выполняет функции реле защиты или регистратора событий.

Исполнения и монтаж

Форм-фактор определяет способ установки и размещение прибора в электрическом щите. АМ-1 относится к моделям на DIN-рейку. Для АМ-1М производитель указывает щитовое исполнение с монтажным вырезом 68 × 68 мм; АМ-3М также выпускается для щитового монтажа. DigiTOP Перед монтажом необходимо сверить маркировку устройства со схемой из его руководства. Важно правильно разместить трансформатор тока и подключить клеммы измерительной цепи. Работы проводят при снятом напряжении; при этом необходимо учитывать, что клеммы питания и части электрического щита могут находиться под опасным напряжением. Типовой порядок подготовки включает следующие действия:

• проверка модели и соответствия ее однофазной или трехфазной сети,
• подготовка места для DIN-рейки либо щитового выреза,
• установка трансформатора тока согласно схеме конкретной модели,
• подключение питания и измерительных цепей по маркировке клемм,
• подача напряжения и проверка показаний при известной нагрузке.

АМ-1 предназначен для работы с переменным током частотой около 50 Гц. Диапазон от 1 до 63 А задает предел отображаемых измерений, поэтому для линий с током выше этого значения требуется другое измерительное решение. Наличие трансформатора тока также означает, что монтаж должен соответствовать инструкции: неверное подключение измерительного узла может привести к неправильным показаниям или повреждению прибора.

Практическое применение

Цифровой амперметр применяют там, где ток нужно видеть непосредственно на щите без использования переносного прибора. На производстве он помогает контролировать нагрузку электродвигателей, нагревателей, насосных агрегатов и других потребителей, подключенных к распределительной сети. В однофазных цепях АМ-1 отображает ток одной линии. Для наблюдения за тремя фазами используют соответствующее трехфазное исполнение с отдельной индикацией по фазам. Такая схема удобна для визуального контроля распределения нагрузки и выявления существенной разницы показаний между фазами, но сама по себе не заменяет полноценную диагностику электросети. Достоверность показаний зависит от правильного монтажа трансформатора тока и соответствия выбранного прибора измеряемой сети. При эксплуатации необходимо соблюдать параметры конкретной модели и не превышать ее измерительный диапазон. Также следует защищать корпус и клеммные соединения от влаги, загрязнений и механических воздействий, если условия объекта выходят за пределы, указанные изготовителем. Перед обслуживанием щита питание отключают и проверяют отсутствие напряжения. Если показания неожиданно изменились или не соответствуют нагрузке, сначала проверяют схему подключения, состояние соединений и установленный трансформатор тока. Прибор служит средством индикации и не должен рассматриваться как самостоятельная защита от перегрузки.

Таким образом, амперметры DigiTOP предназначены для визуального контроля переменного тока в однофазных и трехфазных сетях. В модели АМ-1 ток измеряется с помощью внешнего трансформатора, а результат выводится на светодиодный индикатор; модельный ряд также включает щитовые и трехфазные исполнения. Прибор помогает наблюдать за нагрузкой в электрических щитах и установках, если модель, способ монтажа и схема подключения соответствуют параметрам контролируемой сети. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ.
