Клапан ESBE для теплого пола: надежное регулирование температуры теплоносителя

Клапан ESBE в контуре тёплого пола регулирует температуру теплоносителя, поступающего в напольные трубы. Он смешивает горячую воду из первичного контура с более холодной водой из обратной линии. Благодаря этому система получает теплоноситель с температурой, соответствующей проектному режиму, а напольные контуры не подвергаются воздействию чрезмерно горячей воды. В котловом контуре температура воды может быть выше, чем требуется для напольного отопления. Клапан снижает её до заданного уровня, подмешивая остывший теплоноситель из обратной линии. Это помогает поддерживать устойчивый режим обогрева и распределять тепло по помещениям без резких перепадов.

Основные типы клапанов

Тип устройства определяет, как именно регулируется смешение. Для тёплого пола применяют два основных варианта:

• термостатический смесительный клапан изменяет соотношение потоков в ответ на температуру смешанной воды;
• трёхходовой поворотный клапан регулирует потоки поворотом затвора и может работать с ручной настройкой или сервоприводом;
• комплект узла смешения может включать клапан, привод, насос и элементы обвязки, однако его состав зависит от проекта.

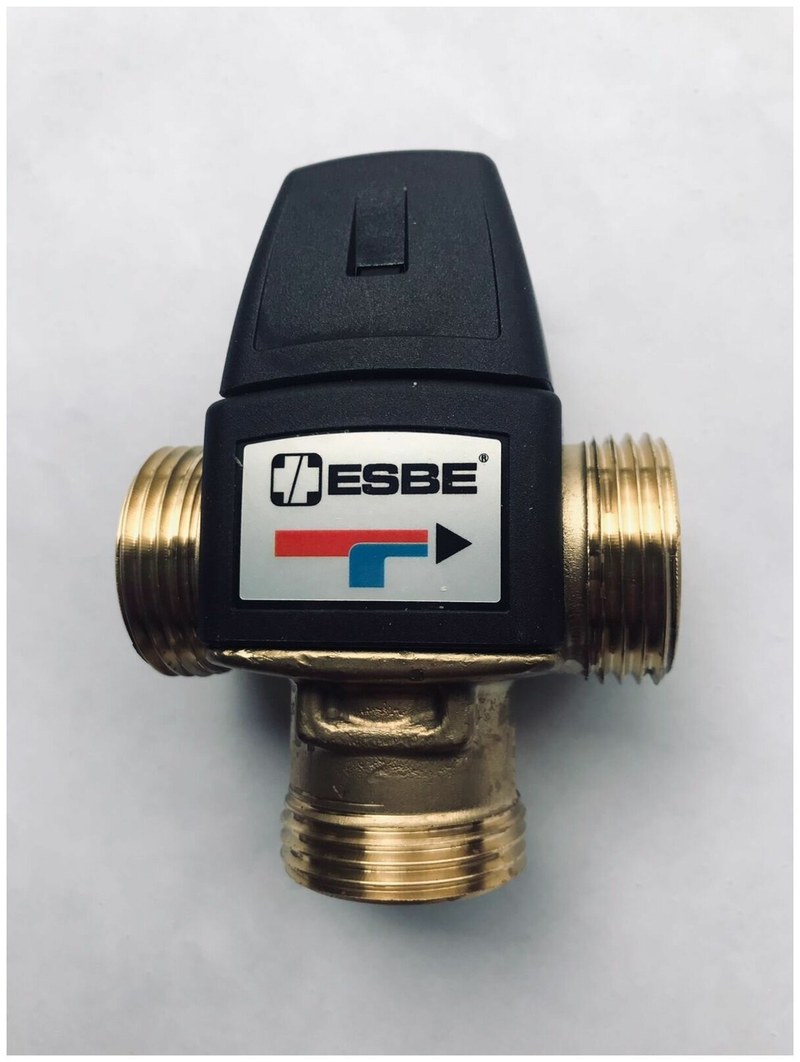

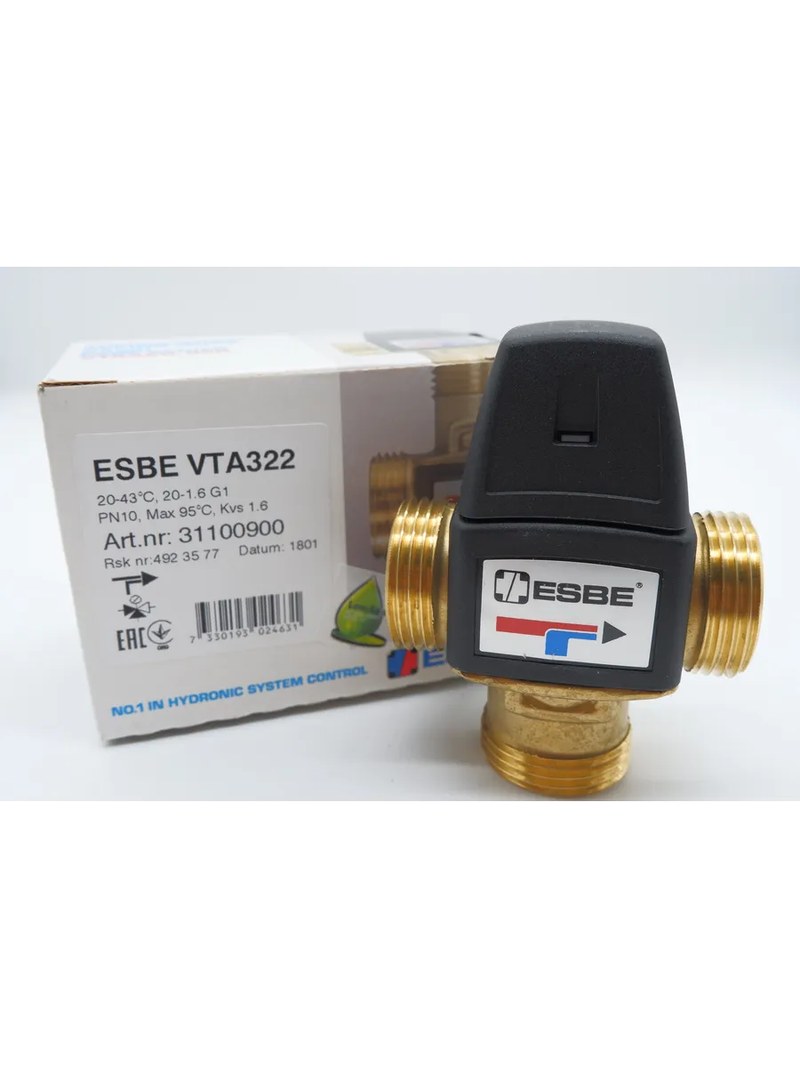

Термостатическое исполнение поддерживает заданную температуру без отдельного электрического привода, если конструкция конкретной модели предусматривает встроенный термостатический элемент. Поворотный клапан с сервоприводом позволяет управлять смешением от внешнего контроллера. Эти устройства нельзя считать взаимозаменяемыми без проверки схемы, допустимого расхода и способа управления.

Конструкция и принцип работы

В смесительном узле горячий теплоноситель поступает от источника тепла, а охлаждённая вода возвращается из напольных контуров. Клапан дозирует оба потока и направляет полученную смесь к подающему коллектору. Дальше насос обеспечивает её циркуляцию через трубы, уложенные в стяжке или конструкции пола. Основные элементы клапана выполняют следующие функции:

• корпус объединяет входные и выходной патрубки и образует проточную часть;
• затвор или регулирующий элемент изменяет проходное сечение каналов;
• термостатический элемент либо привод воздействует на затвор в зависимости от исполнения;
• присоединительные патрубки связывают клапан с трубопроводом;
• уплотнения ограничивают утечки в местах соединений и внутри регулирующего узла.

В термостатическом клапане изменение температуры смешанной воды вызывает перемещение термочувствительного элемента. Он корректирует подачу горячего и охлаждённого потоков. В поворотном исполнении эту задачу выполняет затвор: его положение меняется вручную или по сигналу сервопривода. Во всех случаях итоговая температура зависит не только от положения клапана, но и от температуры подающего и обратного теплоносителя, расхода и гидравлического сопротивления контуров.

Характеристики и регулирование

Для выбора конкретного клапана проверяют параметры модели и условия работы системы. У разных исполнений ESBE могут различаться диапазон регулирования, пропускная способность, тип присоединения и допустимые режимы эксплуатации. Универсальных числовых значений для всех клапанов этой марки нет, поэтому их следует устанавливать по полному артикулу. При сравнении вариантов учитывают:

• номинальный диаметр и тип резьбового или фланцевого присоединения;
• пропускную способность, которая должна соответствовать требуемому расходу теплоносителя;
• допустимые рабочие давление и температуру;
• диапазон настройки термостатического элемента либо совместимость с сервоприводом;
• материал корпуса и уплотнений, предусмотренный изготовителем;
• направление движения потоков и схему подключения.

Для напольного отопления температуру подачи задают по расчёту системы. В качестве практического ориентира для многих низкотемпературных контуров используют диапазон около 30–45 C, однако это не характеристика конкретного клапана ESBE и не универсальная настройка. Фактическое значение зависит от конструкции пола, шага укладки труб, теплопотерь помещения и требований проекта.

Монтаж и эксплуатация

Корректное подключение обеспечивает устойчивое смешение и упрощает обслуживание узла. Перед монтажом проверяют маркировку патрубков, положение клапана в схеме и направление потоков. Неправильное подключение может привести к нестабильной температуре или снижению расхода через контуры. При установке учитывают следующие требования:

• клапан располагают в соответствии со схемой производителя и обозначениями входов;
• перед ним очищают трубопровод от загрязнений, которые могут повредить регулирующий элемент;
• резьбовые соединения уплотняют способом, совместимым с материалом и конструкцией узла;
• сервопривод, если он предусмотрен, подключают к совместимому контроллеру по электрической схеме;
• после заполнения системы удаляют воздух и проверяют герметичность соединений;
• работу насоса и распределение потоков проверяют при фактическом режиме отопления.

Настройку проводят после запуска системы, когда установились циркуляция и температура обратной воды. Изменять положение клапана следует постепенно: напольная стяжка обладает тепловой инерцией, поэтому результат корректировки проявляется не сразу. Во время эксплуатации контролируют температуру подачи, равномерность прогрева и отсутствие утечек. Клапан не заменяет балансировку контуров и не компенсирует ошибки гидравлического расчёта. Если расход по петлям заметно различается, регулирование температуры само по себе не обеспечит одинаковый нагрев всех помещений. В таких случаях проверяют распределение потоков, работу насоса и настройки коллектора.

Области применения

Клапаны ESBE используют в системах водяного напольного отопления жилых, административных и производственных зданий. Они подходят для смешительных узлов, где низкотемпературный контур подключён к источнику тепла с более высокой температурой подачи. Конкретный вариант — термостатический или управляемый приводом — выбирают с учётом схемы отопления и требуемого уровня автоматизации. В многоконтурной системе клапан может обслуживать общий смесительный узел, подающий воду на коллектор. Если отопительные зоны имеют разные температурные режимы, одного клапана может быть недостаточно: схему дополняют отдельными регулирующими устройствами и средствами управления.
