Датчик давления DUNGS GW10A6: точность срабатывания и стабильность работы

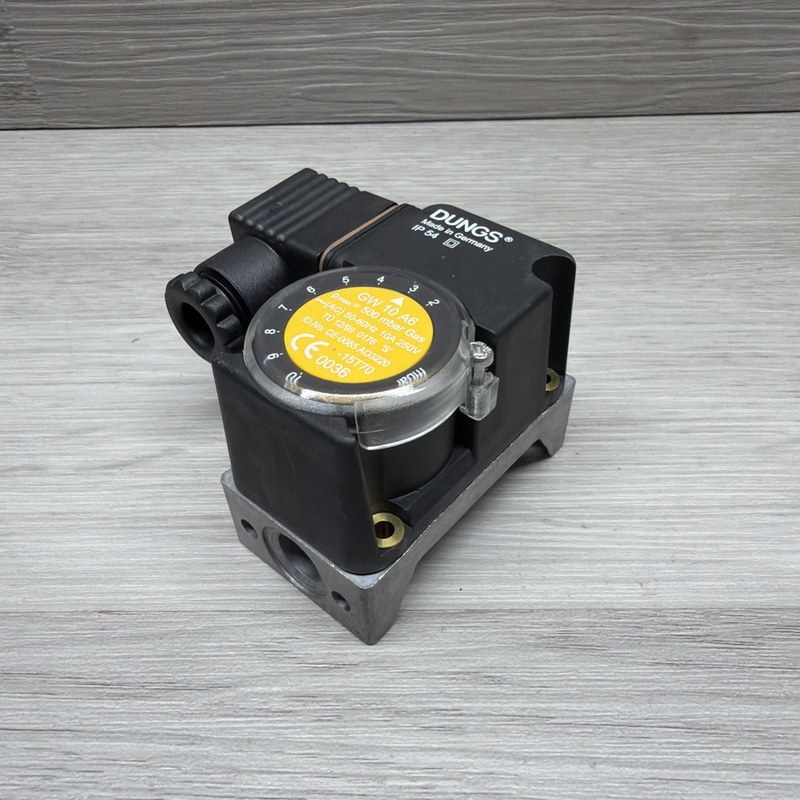

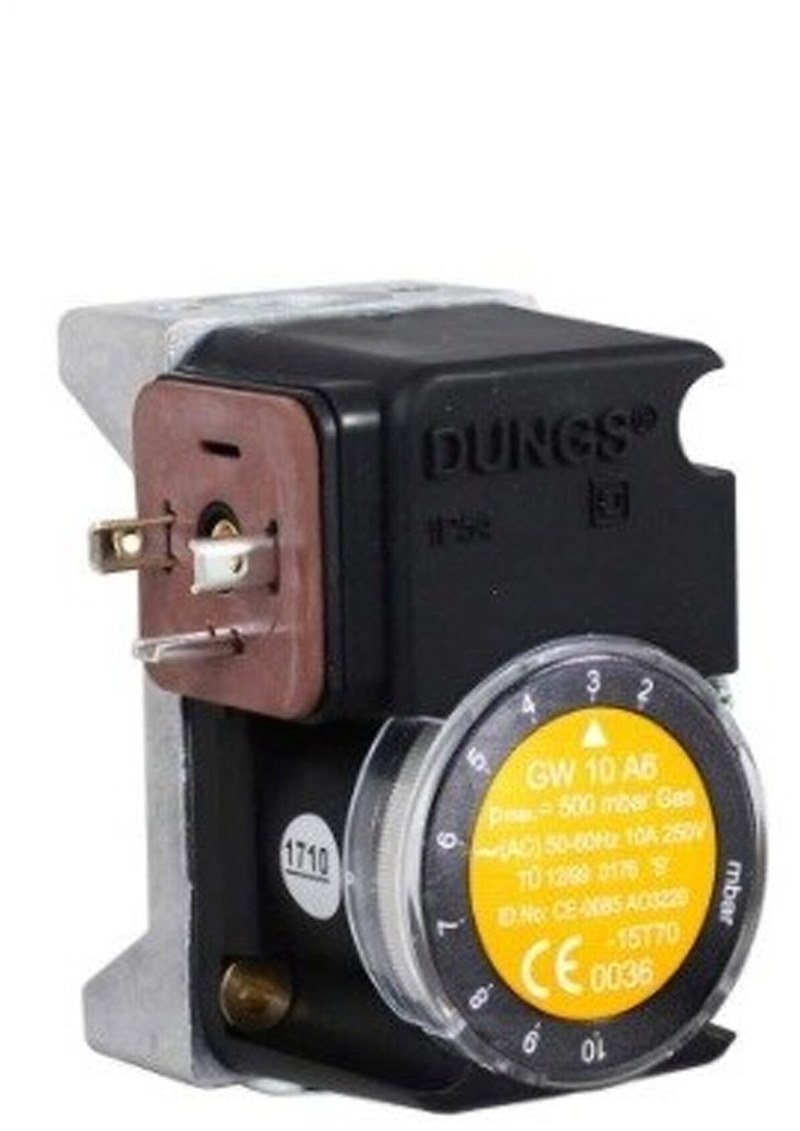

DUNGS GW 10 A6 — механическое реле давления для контроля низкого давления газа или воздуха. При достижении установленного порога устройство переключает электрические контакты, передавая сигнал системе управления. В газовых установках такой сигнал используют, например, для блокировки горелки при падении давления ниже допустимого уровня.
Технические характеристики
Реле работает как пороговый датчик: оно реагирует на давление, но не измеряет и не отображает его непрерывно. Модель применяют в системах, где требуется подтвердить наличие давления или контролировать его снижение либо повышение относительно заданной уставки. Основные параметры GW 10 A6:
- диапазон настройки срабатывания — 1–10 мбар, что позволяет контролировать низкое давление в газовой линии,
- максимальное рабочее давление — до 500 мбар,
- контролируемая среда — газ или воздух при соответствии исполнения условиям установки,
- электрическая функция — переключение контактов при достижении порога давления,
- степень защиты корпуса — IP54.
Уставка в диапазоне 1–10 мбар задаёт точку переключения, а не диапазон непрерывного измерения. Максимальное рабочее давление характеризует допустимую нагрузку на устройство и не означает, что срабатывание настраивается до этого значения. При проектировании учитываются параметры конкретного исполнения, допустимые характеристики контактной нагрузки и требования системы безопасности.
Устройство и принцип работы
Основу реле составляет мембранный чувствительный элемент, который воспринимает давление через присоединительный канал. Его перемещение передаётся механизму переключения электрических контактов. Настроечный элемент задаёт усилие, при котором происходит срабатывание. Рабочий процесс включает следующие этапы:
- давление поступает на чувствительную мембрану,
- мембрана перемещается пропорционально воздействию среды,
- при достижении заданного порога механизм переключает электрические контакты,
- сигнал поступает на контроллер, цепь блокировки или другое подключённое оборудование,
- при изменении давления контакты возвращаются в исходное состояние с учётом конструктивного перепада переключения.
Такой механический принцип не требует отдельного измерительного преобразователя. Реле формирует дискретный сигнал и подходит для простых схем контроля и блокировки.
Подключение и настройка
GW 10 A6 устанавливают на предусмотренный для него штуцер или участок трубопровода, соблюдая требования к положению устройства и герметичности соединения. Электрическую цепь подключают по схеме контактов, указанной на корпусе или в документации конкретного исполнения. Параметры коммутируемой нагрузки должны соответствовать допустимым значениям реле. Перед вводом в работу проверяют:
- совместимость контролируемой среды с исполнением устройства,
- герметичность присоединения и отсутствие загрязнений в канале давления,
- соответствие электрической схемы функции сигнализации или блокировки,
- установку уставки в требуемых пределах,
- переключение контактов при контролируемом изменении давления.
Настройку выполняют при контроле фактического давления в линии. После монтажа необходимо проверить срабатывание в составе всей системы, включая реакцию контроллера или исполнительного оборудования.
Таким образом, DUNGS GW 10 A6 предназначено для порогового контроля низкого давления газа или воздуха и передачи дискретного сигнала автоматике. Диапазон настройки 1–10 мбар позволяет использовать его в линиях, где важно своевременно обнаружить отклонение давления и инициировать предусмотренную реакцию системы. Надёжная работа зависит от правильного монтажа, настройки и соответствия исполнения параметрам среды и электрической нагрузки. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ. В ассортимент поставок входят устройства контроля и компоненты для промышленных систем, включая оборудование DUNGS.
