Плата управления Erhardt+Leimer RK 4004: принцип работы и технические характеристики

RK 4004 — цифровой позиционный контроллер Erhardt+Leimer, выполненный в виде электронной платы. Он входит в системы управления положением движущегося полотна и управляет приводом исполнительного механизма на двигателе постоянного тока. Контроллер обрабатывает сигналы о текущем и заданном положении, а затем корректирует привод, чтобы уменьшить отклонение материала от требуемой траектории. В таких системах плата обеспечивает связь между датчиками положения, механическим исполнительным узлом и другими устройствами управления E+L.

Технические характеристики

Параметры RK 4004 определяют требования к питанию, нагрузке, сигналам и окружающей среде. При проектировании системы следует учитывать, что характеристики платы относятся к конкретной версии контроллера. Основные технические параметры:

• напряжение питания — 24 В постоянного тока, допустимый диапазон от 20 до 30 В;
• потребляемый ток без двигателя — 0,2 А;
• потребляемый ток при работе с двигателем — до 5,2 А;
• выходное напряжение на двигателе — до ±22 В, широтно-импульсное управление;
• максимальный выходной ток — 5 А;
• время цикла регулирования — 6 мс;
• интерфейс полевой шины — CAN, скорость передачи 250 кбит/с;
• пять настраиваемых цифровых входов: уровень Low от 0 до 3 В, уровень High от 10 до 30 В;
• один настраиваемый цифровой выход PNP с максимальным током 0,1 А;
• рабочая температура — от +10 до +50 C;
• относительная влажность — от 15 до 95 % без образования конденсата;
• степень защиты платы без корпуса — IP00, контроллера в корпусе — IP54.

Максимальный ток выхода показывает предел нагрузки двигателя, подключаемого к встроенному каскаду. Фактическое соответствие двигателя контроллеру проверяют по его электрическим параметрам и документации на систему. Обозначение IP00 для платы означает отсутствие защиты от пыли и влаги; при эксплуатации необходим предусмотренный конструкцией системы корпус.

Конструкция и функциональные узлы

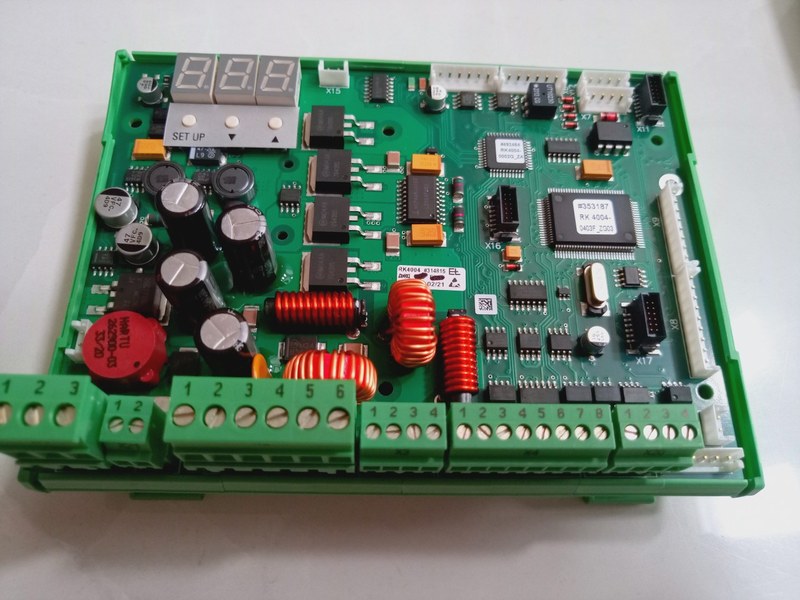

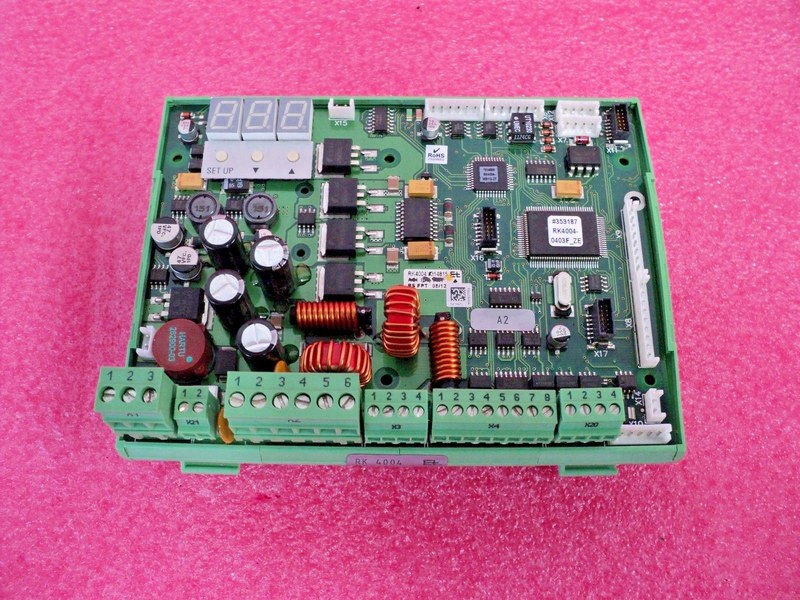

RK 4004 объединяет вычислительную часть и силовой выход для управления приводом. На плате размещены электронные компоненты и клеммные соединения, через которые подключаются питание, сигнальные цепи и двигатель. Основные функциональные узлы контроллера:

• цифровая вычислительная часть, обрабатывающая заданное и фактическое положение;
• силовой выходной каскад, формирующий широтно-импульсное напряжение для двигателя постоянного тока;
• цепь обработки инкрементальных сигналов, используемая для определения скорости привода;
• настраиваемые цифровые входы для подключения сигналов системы;
• цифровой выход PNP для передачи дискретного сигнала;
• интерфейс CAN для связи и объединения устройств управления E+L;
• функция резервного сохранения параметров и настроек устройства.

Плата может входить в более крупную систему позиционного управления. Состав дополнительных модулей и способы соединения зависят от конфигурации конкретной установки.

Принцип работы

Регулирование начинается с сопоставления заданного и измеренного положения полотна и исполнительного механизма. Разница между целевым и фактическим значениями служит основанием для управляющего воздействия. В общем виде процесс протекает так:

• система получает сигналы от датчиков положения и привода;
• контроллер вычисляет отклонение от заданного положения;
• по результату расчёта RK 4004 формирует сигнал управления двигателем;
• силовой каскад изменяет направление и величину воздействия на привод;
• контроллер учитывает обратную связь о скорости и положении, корректируя движение механизма.

Короткое время цикла 6 мс позволяет регулярно обновлять управляющее воздействие в процессе движения материала. Результат зависит также от датчиков, механики привода, настройки системы и скорости технологической линии.

Подключение и эксплуатация

Монтаж платы выполняют в составе предусмотренной системы управления, соблюдая схему соединений и требования к питанию. Перед подключением проверяют диапазон напряжения, совместимость двигателя с выходным каскадом и назначение входов и выходов. Сигнальные цепи и CAN-шину подключают в соответствии с конфигурацией оборудования. При эксплуатации учитывают следующие ограничения:

• плата без корпуса имеет степень защиты IP00 и нуждается в защите от пыли, влаги и случайного контакта;
• рабочая температура должна находиться в пределах от +10 до +50 C;
• влажность допускается от 15 до 95 % при отсутствии конденсации;
• напряжение питания должно оставаться в диапазоне 20–30 В постоянного тока;
• ток двигателя не должен превышать установленный предел выходного каскада;
• параметры и настройки следует сохранять с использованием предусмотренной функции резервирования.

При замене платы важно учитывать не только обозначение RK 4004, но и соответствие версии контроллера, конфигурации системы и подключениям конкретной установки. В составе разных машин могут применяться платы с различными номерами деталей и маркировками.

Применение компонента

RK 4004 используют там, где необходимо управлять положением движущегося полотна с помощью электромеханического исполнительного узла. Такие системы применяются на линиях обработки материалов, в оборудовании для ведения полотна и в других производственных установках, где боковое смещение может нарушить стабильность процесса. Встроенный силовой каскад сокращает число отдельных элементов управления приводом. Цифровая обработка сигналов, обратная связь по скорости и обмен через CAN позволяют включать контроллер в комплексную систему E+L. При этом RK 4004 выполняет конкретную функцию позиционного управления и не заменяет универсальный программируемый контроллер производственной линии.

Таким образом, Erhardt+Leimer RK 4004 — цифровой контроллер положения с интегрированным выходным каскадом для двигателей постоянного тока. Он обрабатывает сигналы обратной связи, управляет исполнительным механизмом и поддерживает обмен данными по CAN. Плата предназначена для работы в составе систем ведения полотна, поэтому её параметры и подключение должны соответствовать конфигурации конкретной установки. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для производственных и технологических систем. «Олниса» выступает поставщиком промышленного оборудования для предприятий различных отраслей.
