Регулятор напряжения DigiTOP: надежная защита электрооборудования от перепадов напряжения
Цифровое реле напряжения DigiTOP контролирует напряжение в однофазной или трёхфазной сети и отключает подключённую нагрузку, если напряжение выходит за заданные пределы. После восстановления нормального режима устройство повторно включает нагрузку с установленной задержкой. Такое реле защищает оборудование от длительного перенапряжения и глубокого понижения напряжения. Оно не стабилизирует сеть: при отклонении параметров реле размыкает цепь, но не корректирует напряжение. Для непрерывного выравнивания напряжения требуется стабилизатор.
Технические характеристики

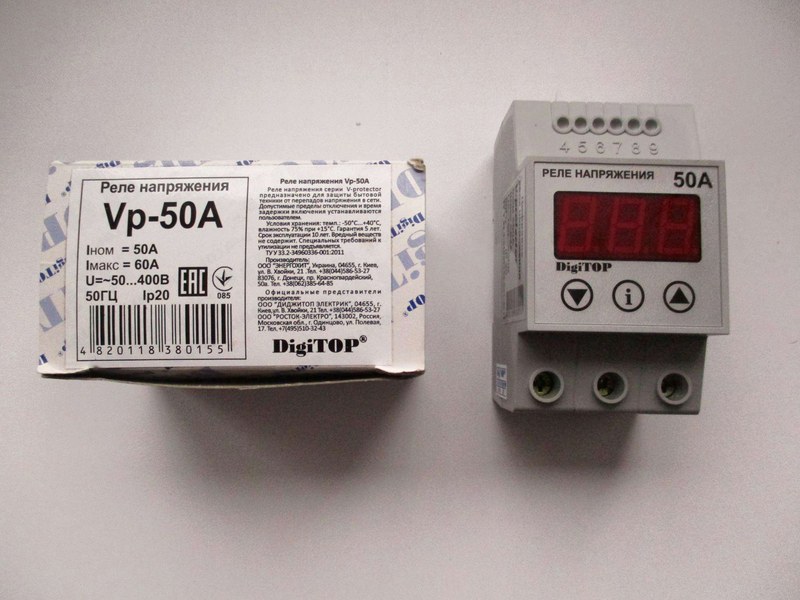

DigiTOP выпускает реле для разных схем подключения и токовых нагрузок. В линейке есть модели для установки на DIN-рейку, устройства для подключения через розетку, а также трёхфазные исполнения. Поэтому параметры конкретного прибора зависят от его модели и модификации. Его основные параметры:
- номинальный ток нагрузки — 16 А, максимальный ток — 20 А;
- измеряемое напряжение — от 50 до 400 В;
- регулируемый верхний порог отключения — от 210 до 270 В;
- время задержки повторного включения — от 5 до 600 секунд;
- время отключения при превышении верхнего порога — 0,02 секунды;
- при снижении напряжения до диапазона 120–170 В отключение происходит за 1 секунду, при падении до 120 В и ниже — за 0,02 секунды;
- монтаж — на DIN-рейку, ширина — два модуля.
Токовая нагрузка определяет допустимую мощность подключаемого оборудования, но фактические условия зависят от характера нагрузки. Например, электродвигатель при пуске кратковременно потребляет ток выше рабочего. Поэтому при расчёте схемы учитывают пусковые токи и характеристики подключённого аппарата, а не только номинальный ток реле.
Устройство и принцип работы
Корпус реле содержит измерительный блок, электронную плату управления, дисплей, кнопки настройки и коммутационный элемент. В модели VP-16A M2W предусмотрены термозащита и индикация внутренней температуры. Коммутацию нагрузки выполняет встроенное реле. Работа устройства начинается с измерения сетевого напряжения. Электронная схема сопоставляет текущее значение с установленными нижним и верхним порогами. Если напряжение остаётся в допустимом диапазоне, нагрузка подключена. При выходе за пределы контакты реле размыкаются, и нагрузка отключается от сети. После восстановления напряжения устройство выдерживает заданное время и повторно подключает нагрузку. Задержка особенно важна для холодильных установок, компрессоров и другого оборудования, которому нежелательны частые пуски. Если напряжение снова выходит за пределы, цикл отключения повторяется.
Настройки и режимы работы
Пороговые значения позволяют задать диапазон, в котором подключённое оборудование может работать без отключения. Слишком узкие пределы могут привести к частым срабатываниям при обычных колебаниях сети; слишком широкие снижают уровень защиты. Значения следует выбирать с учётом допустимого напряжения для подключённой нагрузки и параметров конкретной модификации реле. Основные настраиваемые функции VP-16A M2W:
- установка нижнего порога отключения;
- отображение измеряемого напряжения и состояния прибора;
- контроль внутренней температуры с защитным отключением при перегреве.
Задержку повторного включения обычно увеличивают для оборудования с электродвигателями и компрессорами. Для нагрузок, которым необходимо быстрое восстановление питания, выбирают меньшее значение, если это допускает инструкция прибора и требования самого оборудования.
Монтаж и эксплуатационные ограничения

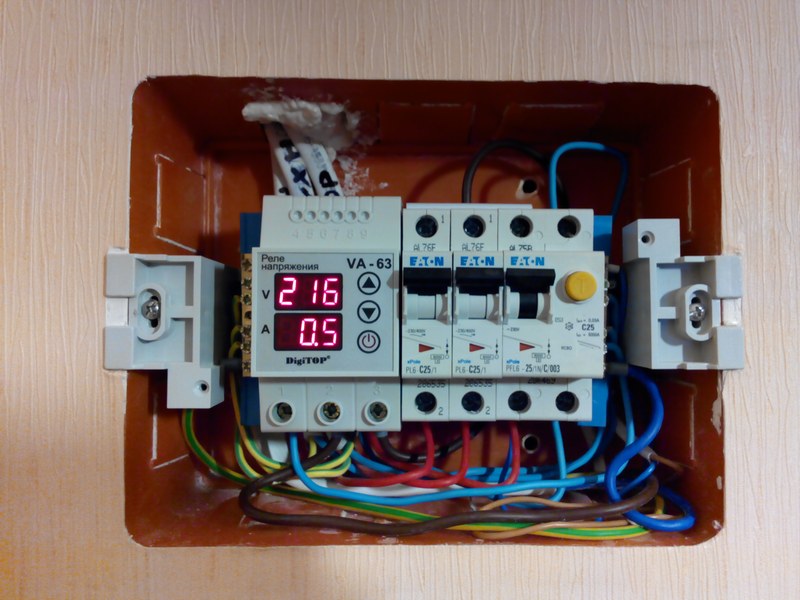

Реле устанавливают в электрический щит на DIN-рейку и включают в цепь питания нагрузки. При монтаже учитывают маркировку входных и выходных клемм, сечение проводников, затяжку соединений и допустимый ток. Нагрузка не должна превышать номинальные параметры выбранной модели. Если ток потребителей выше возможностей реле, его используют для управления внешним контактором, рассчитанным на соответствующую нагрузку. Условия установки должны соответствовать инструкции конкретного исполнения. Приборы с защитой корпуса IP20 устанавливают внутри щита, где исключено прямое попадание влаги и пыли. Для цепей с повышенными пусковыми токами, а также для оборудования с особыми требованиями к непрерывности питания необходимо заранее оценить схему коммутации и возможные последствия отключения. Перед вводом в эксплуатацию проверяют правильность подключения, заданные пороги и время задержки. Неподходящие настройки могут вызывать частые отключения или оставлять оборудование без необходимой защиты.
Сферы применения
Реле DigiTOP применяют там, где требуется отключать нагрузку при опасном отклонении сетевого напряжения. В промышленных и коммерческих системах оно может защищать отдельные цепи управления, автоматику, измерительные приборы и вспомогательное оборудование. Модели с подходящим токовым номиналом используют также в распределительных щитах зданий и небольших производственных объектов. В многоквартирных и частных зданиях реле защищает подключённые потребители от длительных скачков напряжения. В производственной системе его задача обычно ограничена контролем конкретной линии или группы оборудования. Оно не заменяет автоматический выключатель, устройство защиты от импульсных перенапряжений и стабилизатор: эти устройства выполняют разные функции.
Таким образом, реле DigiTOP контролирует напряжение и отключает нагрузку при выходе за заданные пределы. Регулируемые пороги и задержка повторного включения позволяют адаптировать работу прибора к особенностям нагрузки, а выбор модели по току и схеме сети определяет область его применения. При этом реле обеспечивает защитное отключение, но не стабилизирует напряжение. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят устройства для систем электроснабжения и автоматизации, включая оборудование DigiTOP.
