Регулятор давления газа DUNGS FRS 510: надежное решение для газовых систем

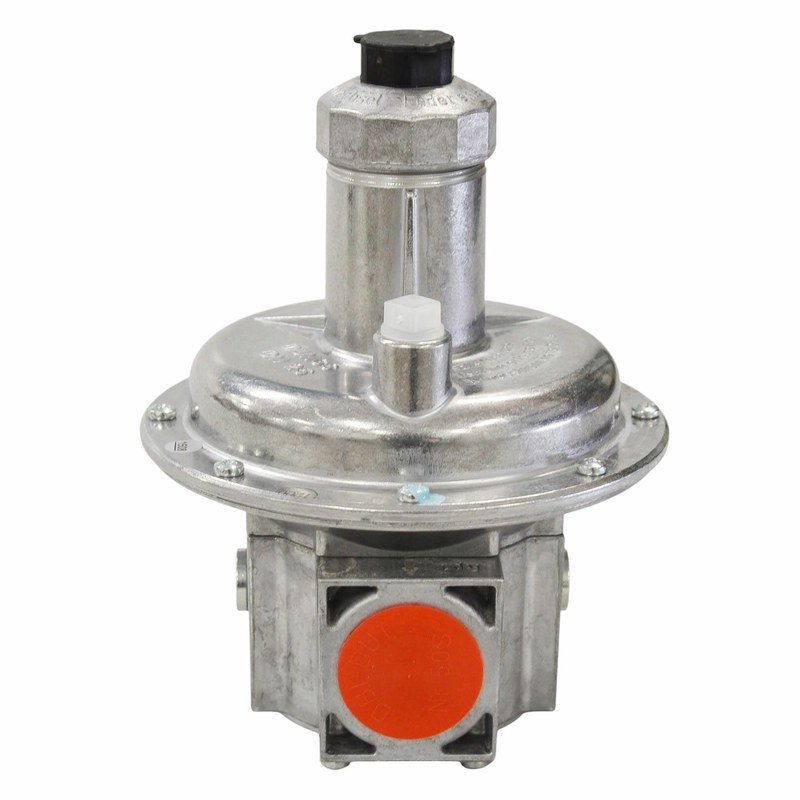

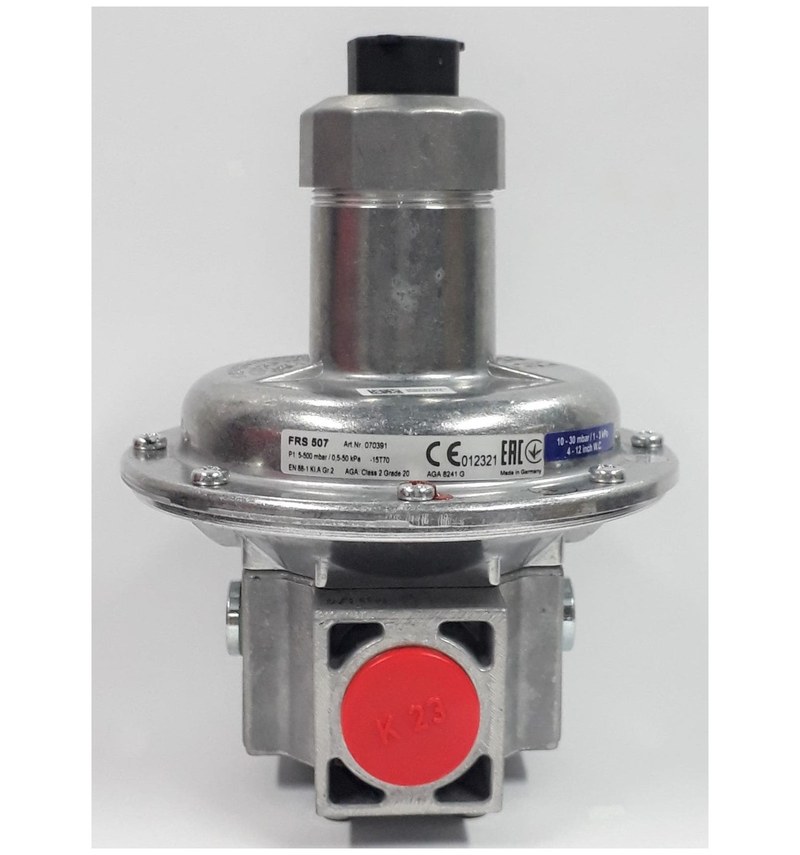

DUNGS FRS 510 — пружинный регулятор, который снижает входное давление газа и поддерживает заданное давление на выходе. Его устанавливают в газовых линиях горелок и другого газового оборудования, где стабильная подача топлива важна для нормального протекания процесса горения. Модель имеет резьбовое присоединение Rp 1 и рассчитана на максимальное входное давление 500 мбар (50 кПа).

Технические параметры

Регулятор компенсирует изменения давления и расхода в линии, чтобы газовое оборудование получало топливо с заданными параметрами. Выходное давление зависит от установленной пружины: стандартная синяя пружина обеспечивает диапазон настройки 10–30 мбар; с другими пружинами доступны значения от 2,5 до 200 мбар. Основные параметры DUNGS FRS 510:

• резьбовое присоединение — Rp 1 по ISO 7/1,
• диапазон выходного давления — 2,5–200 мбар в зависимости от пружины,
• стандартный диапазон настройки — 10–30 мбар,
• материал корпуса — алюминий или сталь,
• материал уплотнений и мембран — NBR.

Маркировку FRS 510 важно отличать от FRS 5100: первая модель имеет резьбовое соединение Rp 1, тогда как FRS 5100 относится к фланцевому исполнению DN 100. Эти обозначения соответствуют разным размерам и способам подключения.

Конструкция

Регулятор состоит из корпуса с газовым каналом, регулирующего элемента, рабочей мембраны и пружинного узла. Пружина задаёт требуемое выходное давление, а мембрана воспринимает его изменение и перемещает регулирующий элемент. В конструкции также предусмотрены компенсационная и защитная мембраны. Функции основных компонентов распределяются следующим образом:

• регулирующий элемент изменяет проходное сечение газового канала,
• регулировочная пружина задаёт выходное давление,
• компенсационная мембрана уменьшает влияние входного давления на работу регулятора,
• защитная мембрана ограничивает последствия повреждения рабочей мембраны,
• внутренний импульсный канал передаёт на мембрану давление после регулятора.

Принцип работы и настройка

Работа FRS 510 основана на равновесии усилий. Пружина воздействует на мембранный механизм, а давление после регулятора создаёт встречное усилие. Если выходное давление снижается, мембрана перемещает регулирующий элемент в сторону увеличения подачи. При росте давления проходное сечение уменьшается. Так регулятор поддерживает установленное значение при изменениях режима потребления газа. Значение настройки определяется предварительным натяжением пружины и положением устройства при монтаже. Для изменения рабочего диапазона применяют соответствующую пружину. В стандартном исполнении давление контролируется через внутренний импульсный канал; для некоторых схем предусмотрено внешнее импульсное подключение. При проектировании газовой линии важно учитывать расход и перепад давления: одного совпадения диаметра трубопровода с Rp 1 недостаточно для подтверждения пропускной способности.

Монтаж и условия эксплуатации

Корпус устанавливают так, чтобы купол регулятора находился вертикально или был наклонён в горизонтальное положение. Для защиты от загрязнений перед устройством предусматривают подходящий газовый фильтр. В линии не должно быть условий, при которых конденсат может попадать внутрь регулятора. Импульсные и соединительные трубки должны выдерживать механические, химические и температурные нагрузки. FRS 510 предназначен для сухих газов семейств 1, 2 и 3 и других нейтральных газообразных сред. Допустимое содержание сухого сероводорода — не более 0,1 % по объёму. Применение с влажным, загрязнённым или химически несовместимым газом может привести к износу мембран и нарушению регулирования. При монтаже и эксплуатации необходимо соблюдать проектные ограничения газовой установки и требования к конкретной горелке.

Применение в промышленности

Регулятор используют в газовых линиях промышленных и коммерческих горелок, а также другого газового оборудования. Он помогает поддерживать рабочее давление перед потребителем и компенсировать колебания, возникающие при изменении расхода. Модель с Rp 1 подходит для участков, где резьбовое соединение соответствует проекту; расчёт пропускной способности выполняют по фактическим входному и выходному давлениям и требуемому расходу.

Таким образом, DUNGS FRS 510 — механический регулятор с пружинной настройкой, внутренним импульсным каналом и максимальным входным давлением 500 мбар. Резьба Rp 1, сменные пружины и мембранная система позволяют применять его в газовых линиях с различными требуемыми выходными давлениями при соблюдении условий эксплуатации. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства для оснащения промышленных газовых систем и производственных установок. Приобретение оборудования у поставщика промышленной техники позволяет комплектовать предприятия необходимыми компонентами для технологических процессов.
