Купить реле напряжения DigiTOP VP-32A в «Олниса»: надежная защита электрооборудования от перепадов напряжения

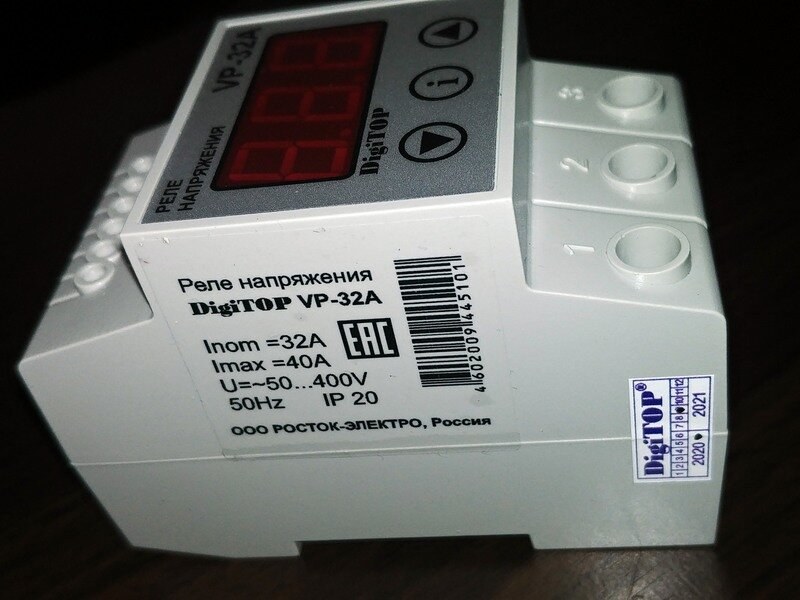

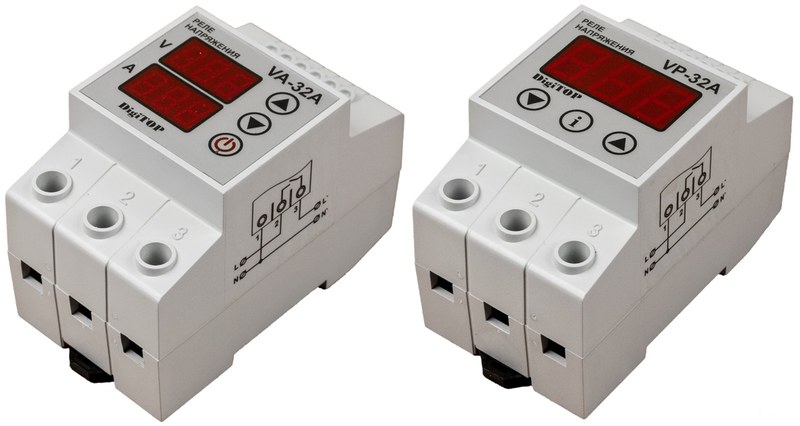

Digitop VP-32A — однофазное реле напряжения, которое контролирует параметры сети и отключает подключённую нагрузку при выходе напряжения за заданные пределы. После нормализации напряжения устройство выдерживает установленную паузу и автоматически возобновляет подачу питания. Такая защита помогает снизить риск повреждения оборудования при аварийных колебаниях сети.
Технические параметры
VP-32A используют в однофазных сетях для защиты оборудования от чрезмерного повышения или снижения напряжения. Устройство измеряет напряжение на входе и сравнивает его с установленными порогами. Если параметр выходит за допустимый диапазон, реле отключает нагрузку. Основные сведения о модели:
- номинальное напряжение сети — 220 В переменного тока;
- максимальный ток коммутируемой нагрузки — 32 А;
- тип сети — однофазная;
- контрольируемый параметр — напряжение питания;
- основные реакции — отключение при выходе напряжения за заданные пределы и автоматическое повторное включение после выдержки времени.
При 220 В произведение напряжения на предельный ток составляет около 7,0 кВА. Это расчётное значение полной мощности, а не гарантия допустимой мощности для любой нагрузки. Фактическая допустимая нагрузка зависит от её характера, условий монтажа, параметров проводки и требований изготовителей оборудования. Настройки порогов отключения и задержки повторного включения следует сверять с паспортом именно той версии устройства, которая устанавливается. У разных исполнений и партий могут отличаться диапазоны регулировки.
Конструкция и принцип работы
Реле объединяет измерительный узел, электронную схему обработки сигнала, индикатор и коммутационный элемент. Измерительная часть непрерывно отслеживает напряжение, а электронная схема оценивает его относительно заданных уставок. Рабочий процесс проходит в следующей последовательности:
- при включении устройство измеряет напряжение питающей сети;
- при нормальном значении внутреннее реле замыкает силовую цепь, и нагрузка получает питание;
- при превышении верхнего порога или снижении ниже нижнего порога силовая цепь размыкается;
- после возвращения напряжения в допустимый диапазон начинается отсчёт задержки;
- по окончании задержки устройство повторно подключает нагрузку, если напряжение остаётся нормальным.
Задержка особенно полезна для оборудования, которому нежелательно частое включение при кратковременных скачках или перебоях. Для холодильных и компрессорных установок она также помогает выдержать паузу перед повторным запуском. При этом реле не устраняет саму причину нарушения напряжения.
Монтаж и подключение
VP-32A предназначено для установки в электрическом щите на DIN-рейку. Подключение выполняют в соответствии со схемой на корпусе и инструкцией к конкретной модификации. Силовую цепь проводят через коммутационные контакты реле, соблюдая обозначения входа и выхода. Перед монтажом проверяют, что номинал устройства соответствует нагрузке, а сечение проводников и защитная аппаратура рассчитаны на ток цепи. Реле напряжения не следует использовать вместо автоматического выключателя: защиту от перегрузки и короткого замыкания обеспечивают отдельные аппараты. При подключении важно учитывать несколько условий:
- монтаж выполняют при снятом напряжении;
- проводники надёжно закрепляют в клеммах, не допуская ослабленного контакта;
- нагрузку, близкую к предельным 32 А, оценивают с учётом продолжительности работы и характера потребления;
- устройство размещают в щите с условиями охлаждения, предусмотренными изготовителем;
- после монтажа проверяют показания индикации и заданные пороги с учётом требований подключённого оборудования.
Работы в щите должен выполнять квалифицированный электромонтажник. Неправильное подключение или недостаточная затяжка клемм могут привести к перегреву и нарушению работы цепи.
Эксплуатация и области применения
Во время работы устройство показывает состояние контролируемой сети и переключает нагрузку при аварийном отклонении напряжения. Пороговые значения настраивают так, чтобы они соответствовали допустимому диапазону питания подключённых приборов. Слишком узкие пределы могут вызывать частые отключения, а слишком широкие — не обеспечить нужную защиту. Реле применяют для защиты:
- насосов и вентиляционного оборудования;
- холодильных установок и компрессоров;
- электронагревателей и бытовых приборов;
- систем автоматики и отдельных линий электропитания;
- оборудования в мастерских, торговых и технических помещениях.
VP-32A действует только по напряжению. Оно не защищает от импульсных перенапряжений, утечки тока, перегрузки или короткого замыкания, поэтому состав защитных устройств в электрощите определяют отдельно с учётом схемы сети и подключённых потребителей.
Таким образом, Digitop VP-32A контролирует напряжение однофазной сети и отключает нагрузку при недопустимом отклонении, а после восстановления параметров возвращает питание с установленной задержкой. Ток до 32 А делает модель применимой для отдельных линий и оборудования соответствующей мощности. Для безопасной работы необходимы правильный монтаж, подходящие уставки и отдельная защита от перегрузки и короткого замыкания. Реле напряжения Digitop VP-32A можно купить в «Олниса». Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены электротехнические устройства и оборудование для производственных и инженерных систем.
