Реле давления DUNGS GW 150 A6/1: технические характеристики и применение

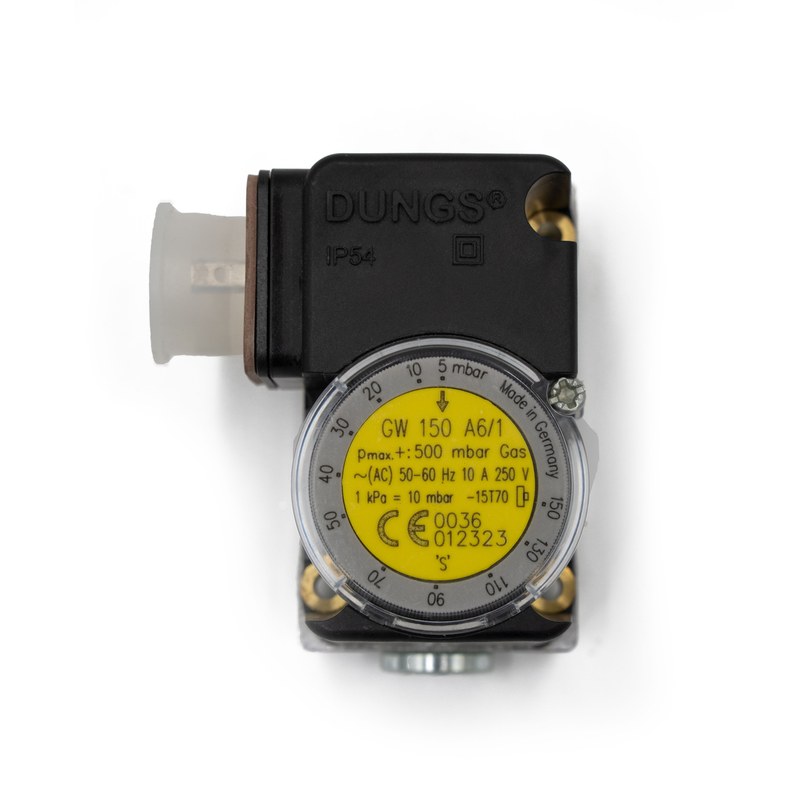

DUNGS GW 150 A6/1 — компактное механическое реле для контроля избыточного давления газа или воздуха. Оно переключает электрическую цепь, когда давление достигает заданного значения или снижается ниже него. Модель рассчитана на диапазон уставки от 5 до 150 мбар и оснащена демпфирующим соплом, которое замедляет реакцию на кратковременные колебания давления. Это помогает избежать лишних переключений в системах, где возможны краткие импульсы. Реле применяют в системах сжигания топлива, вентиляции и кондиционирования. Оно работает без отдельного электропитания: давление воздействует на чувствительный элемент, а тот механически переключает контакты. GW 150 A6/1 относится к серии, предназначенной для газовых горелок и другого оборудования, работающего с нейтральными газообразными средами.
Технические характеристики
Основная задача устройства — отслеживать давление и передавать дискретный сигнал в цепь управления или защиты. Реле может использоваться для включения, отключения или переключения электрической цепи в зависимости от изменения давления относительно установленного порога. Основные параметры DUNGS GW 150 A6/1:
- Диапазон настройки — 5–150 мбар, или 0,5–15 кПа,
- максимальное рабочее давление — 500 мбар, или 50 кПа,
- максимальный перепад переключения — до 5 мбар при минимальной уставке и до 10 мбар при максимальной,
- допуск точки срабатывания — ±15% от установленного значения,
- температура окружающей среды и контролируемой среды — от −15 до +70 C,
- температура хранения — от −30 до +80 C,
- степень защиты корпуса — IP54,
- питание через контакты — переменный ток от 24 до 250 В или постоянный ток от 24 до 48 В,
- номинальный ток контактов — до 10 А для соответствующих исполнений серии; коммутационная нагрузка зависит от рода тока и характера нагрузки,
- подключение давления — внутренняя резьба G 1/4 по ISO 228,
- электрическое подключение — трёхконтактный разъём по DIN EN 175 301-803, с защитной изоляцией и без заземления.
Разность между верхним и нижним порогами переключения образует дифференциал, или гистерезис. Он снижает частоту повторных срабатываний при небольших колебаниях около уставки. Параметры перепада и допуска точки переключения следует учитывать при настройке защиты: фактический порог не является абсолютно точным и может отклоняться от заданного значения в пределах допуска. Для GW 150 A6/1 изготовитель указывает диапазон 5–150 мбар и предельный перепад переключения до 5/10 мбар.
Конструкция и принцип действия
Реле состоит из корпуса с камерой давления, мембраны, механизма передачи усилия, контактного блока и регулирующего элемента. В корпус встроен штуцер для контрольных измерений. В версии A6/1 в тракте давления предусмотрено демпфирующее сопло, которое замедляет передачу кратковременных изменений к чувствительному механизму. Основные элементы конструкции:
- корпус из литого алюминия,
- мембрана из NBR,
- переключающий узел из полиамида,
- контактная система с контактами из серебра,
- шкала и регулировочное колесо для задания порога,
- встроенный измерительный штуцер диаметром 9 мм,
- демпфирующее сопло в исполнении A6/1,
- подключение для трёхконтактного штекера.

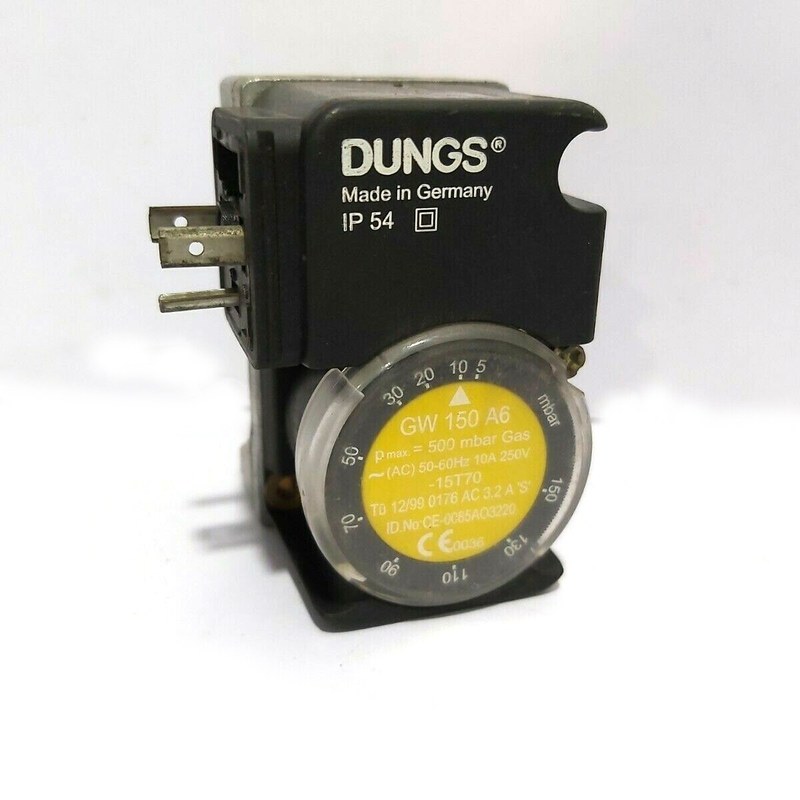

При подаче давления усилие действует на мембрану. Когда оно достигает установленного порога, механическая передача переключает контакты. При росте давления нормально замкнутый контакт размыкается, а нормально разомкнутый замыкается; при снижении давления контакты возвращаются в исходное состояние с учётом дифференциала. Такая схема позволяет передать сигнал о достижении или потере давления в контроллер, систему управления горелкой или цепь сигнализации. Демпфирование отличает A6/1 от базовой версии GW 150 A6. Оно замедляет реакцию на кратковременные изменения, поэтому модель может быть полезна там, где давление пульсирует. При этом задержанная реакция должна соответствовать логике защиты конкретной установки: реле не следует считать быстродействующим датчиком для регистрации коротких аварийных импульсов.
Монтаж, подключение и эксплуатация
Реле устанавливают на линию контролируемого давления через резьбовое соединение G 1/4. Монтаж выполняют с учётом допустимого рабочего давления, температуры среды и положения корпуса. Для стандартного положения изготовитель указывает вертикальное расположение мембраны. Если устройство установлено иначе, точка срабатывания может измениться; для исполнения GW 150 A6 величина такого влияния составляет примерно ±1 мбар. Электрическая цепь подключается через соответствующий трёхконтактный штекер. При монтаже необходимо учитывать допустимые параметры напряжения и тока, а также тип нагрузки. Реле не заменяет силовой коммутационный аппарат, если нагрузка превышает характеристики его контактов. В таких схемах его контакт используют как управляющий сигнал для промежуточного реле или другого элемента автоматики. Перед вводом в работу проверяют герметичность соединения, соответствие среды допустимым условиям и правильность подключения контактов. Уставку задают регулировочным колесом, после чего точку переключения проверяют по встроенному измерительному штуцеру. Встроенный штуцер облегчает контроль давления при наладке и периодической проверке системы. Корпус имеет степень защиты IP54, но это не означает допустимость монтажа в любой среде. Необходимо соблюдать температурные пределы, не превышать максимальное рабочее давление 500 мбар и не применять устройство для жидкостей или сред, совместимость которых не подтверждена. Серия предназначена для газов семейств 1, 2 и 3, а также других нейтральных газообразных сред.
Таким образом, DUNGS GW 150 A6/1 — компактное механическое реле давления с диапазоном настройки 5–150 мбар, встроенным измерительным штуцером и демпфирующим соплом. Оно контролирует избыточное давление газа или воздуха и переключает контакты без отдельного питания. При эксплуатации важны соблюдение предельного давления, температурных условий, электрической нагрузки и монтажного положения. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены приборы и компоненты для промышленных систем, включая оборудование для контроля и автоматизации. Поставка DUNGS GW 150 A6/1 через «Олниса» расширяет доступность устройств контроля давления для производственных и инженерных объектов.
