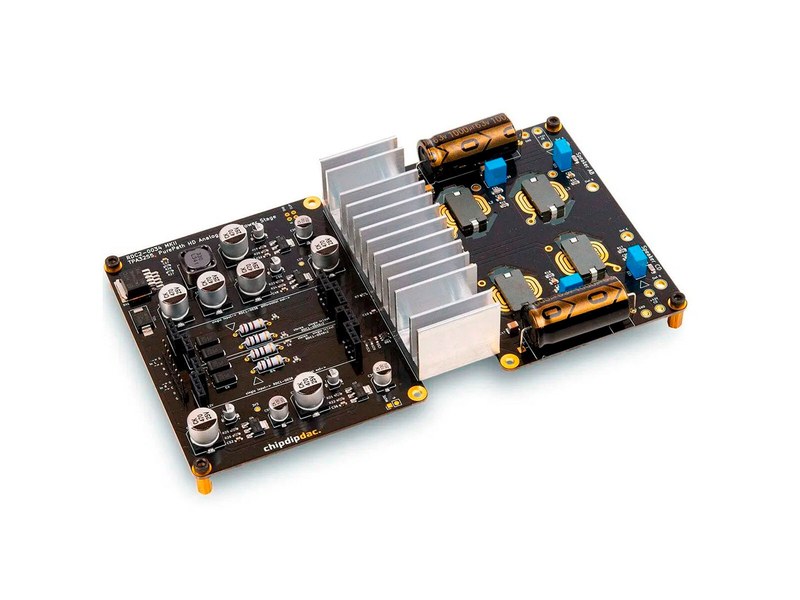

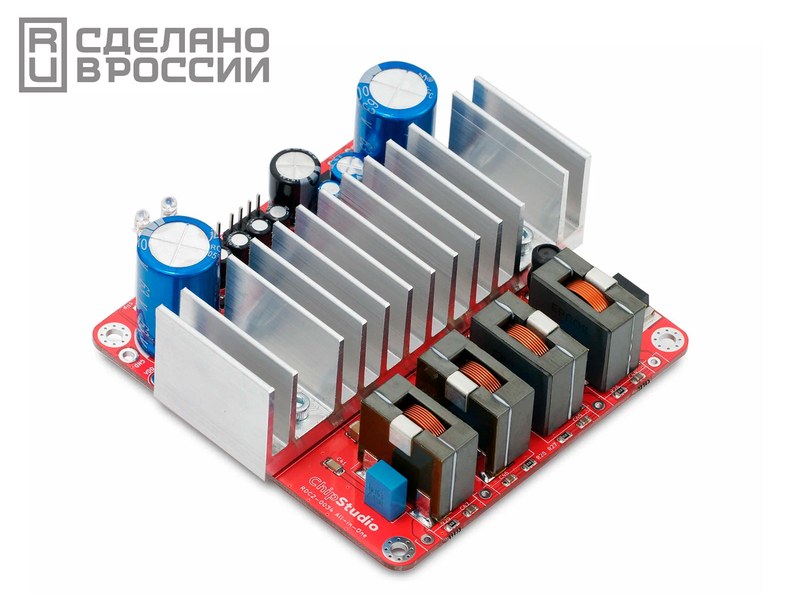

Усилитель мощности RDC2-0034 All-in-One Epcos на базе микросхемы TPA3255

RDC2-0034 All-in-One Epcos — собранный аналоговый усилитель мощности класса D на микросхеме Texas Instruments TPA3255. Плата принимает звуковой сигнал линейного уровня и усиливает его для подключения акустической нагрузки. Обозначение Epcos указывает на исполнение выходных фильтров с индуктивностями EPCOS: в них применены катушки с ленточной обмоткой и броневым сердечником. Модуль предназначен прежде всего для построения стереофонических аудиосистем, активных акустических комплексов и звуковых стендов. Его можно использовать и в промышленных системах оповещения или звукового контроля, если параметры акустики, питания и охлаждения соответствуют требованиям платы.

Технические характеристики

Усилитель работает с аналоговым сигналом и в указанном изготовителем исполнении настроен на два канала по мостовой схеме BTL. Микросхема TPA3255 позволяет реализовать и другие топологии, однако их применение зависит от конфигурации платы и способа подключения нагрузки. Основные характеристики модели:

• Номинальный режим выходного каскада — два канала BTL,
• Заявленная мощность на нагрузке 8 Ом при питании ±22 В и коэффициенте нелинейных искажений менее 1% — 110 Вт,
• Выходная мощность на 8 Ом при том же напряжении питания и искажениях менее 10% — 180 Вт,
• Тип входного сигнала — аналоговый, симметричный дифференциальный или несимметричный,
• Микросхема усилителя — TPA3255,
• Класс усиления — D.

В документации проекта для TPA3255 приведены более высокие предельные значения при других условиях испытаний: до 260 Вт на канал при нагрузке 4 Ом и искажениях 1%, а также до 318 Вт на канал при 10% искажений. Эти цифры не следует принимать за мощность RDC2-0034 в любом режиме: фактический результат зависит от напряжения и допустимого тока источника питания, импеданса акустики, охлаждения и требований к искажениям.

Устройство и особенности исполнения Epcos

Основу платы составляет TPA3255 — интегральный усилитель с высокочастотным переключением выходных транзисторов. Управляющая часть формирует импульсную последовательность, а выходной каскад передаёт энергию нагрузке с меньшими потерями, чем традиционный линейный усилитель. Для преобразования импульсного сигнала в аудиосигнал используются выходные фильтры. В состав модуля входят следующие функциональные узлы:

• микросхема TPA3255, выполняющая усиление и управление силовым выходным каскадом,
• входные цепи, принимающие симметричный или несимметричный аналоговый сигнал,
• мостовые выходные каскады, формирующие два канала BTL,
• индуктивности EPCOS в фильтрах выходных каналов,
• цепи питания и вспомогательные элементы стабилизации.

В исполнении Epcos заменены именно катушки выходных фильтров; основная архитектура RDC2-0034 при этом сохраняется. Фильтр снижает высокочастотную составляющую переключения перед передачей сигнала на акустическую нагрузку.

Принципы и режимы работы

На вход платы поступает аналоговое напряжение звуковой частоты. TPA3255 преобразует его в импульсное управление выходным каскадом. Высокочастотные импульсы коммутируются силовыми транзисторами, а LC-фильтры выделяют аудиосоставляющую. Благодаря импульсному принципу усилитель способен передавать значительную мощность при сравнительно высокой эффективности. В BTL-режиме каждый канал образуется парой выходов, работающих в противофазе. Это позволяет получить большее напряжение на нагрузке, но акустические выводы в такой схеме нельзя считать обычными заземлёнными выходами. При проектной перенастройке микросхема также допускает PBTL-режим, где каналы объединяются для работы на одну нагрузку с повышенной мощностью. Однако для этого необходимы соответствующие настройки и проверка допустимого импеданса. Документация TPA3255 указывает для PBTL нагрузку от 2 Ом; параметры готовой платы при такой конфигурации следует сверять с её актуальной схемой и инструкцией.

Подключение и эксплуатация

Для устойчивой работы усилителю требуется источник питания с напряжением и током, достаточными для выбранной нагрузки и уровня выходной мощности. Напряжение питания влияет на доступную амплитуду выходного сигнала, а нехватка тока может вызывать ограничение мощности и срабатывание защиты. В документации базового проекта указан диапазон силового питания 18–50 В; для конкретной версии платы приоритет имеют маркировка и инструкция изготовителя. При монтаже необходимо учитывать следующие условия:

• сначала подключают источник питания и нагрузку при отключённом питании,
• соблюдают полярность питающих проводов и обозначения клемм платы,
• подключают акустическую нагрузку к соответствующим выходам BTL,
• не соединяют отрицательные выводы каналов между собой или с общим проводом без прямого указания документации,
• обеспечивают отвод тепла от силовой микросхемы и свободную циркуляцию воздуха,
• сверяют допустимое сопротивление громкоговорителей с режимом работы усилителя.

Модуль требует также питания низковольтных цепей управления. В материалах проекта описаны дополнительные напряжения 12 В и 3,3 В; получение необходимых питающих уровней зависит от комплектации и предусмотренных для платы преобразователей. Поэтому перед включением следует сверить состав конкретного комплекта и схему подключения, а не предполагать, что любой вариант RDC2-0034 имеет одинаковую комплектацию.

Практическое применение

RDC2-0034 подходит для аппаратуры, где требуется компактный двухканальный усилительный каскад с аналоговым входом и сравнительно высокой выходной мощностью. Это могут быть стереосистемы, акустические установки для помещений, стенды проверки громкоговорителей и звуковые подсистемы производственного оборудования. Балансный вход удобен при работе с дифференциальным источником сигнала; при несимметричном подключении необходимо соблюдать требования к уровню сигнала и соединению общего провода. Плата не заменяет готовый усилитель в корпусе: при интеграции в оборудование нужно предусмотреть корпус, защиту от случайного контакта с токоведущими частями, крепление, вентиляцию и подходящий блок питания. Сам модуль также не является устройством управления технологическим процессом или измерительным прибором. Его функция ограничивается усилением звукового сигнала.
