Кабель ExeGate EX138966RUS: технические характеристики и особенности применения

ExeGate EX138966RUS — четырёхпарный неэкранированный кабель категории 5e для внутренней прокладки. Его используют в структурированных кабельных системах для передачи данных между сетевым оборудованием, рабочими станциями и контроллерами. Кабель подходит для построения горизонтальных линий и отдельных участков магистральной подсистемы там, где условия электромагнитных помех не требуют экранированной конструкции.

Технические характеристики

Категория 5e рассчитана на сетевые соединения с передачей данных на частоте до 100 МГц. В зависимости от задействованных пар кабель применяют для соединений со скоростью 100 Мбит/с или до 1 Гбит/с. Реальная пропускная способность линии зависит от её длины, качества монтажа, разъёмов и характеристик подключённого оборудования. Основные параметры модели:

• Тип — UTP, без общего экрана,
• категория — 5e,
• количество пар — 4,
• материал проводников — медь,
• конструкция жил — однопроволочная,
• калибр — 26 AWG,
• материал изоляции и наружной оболочки — ПВХ,
• наружный диаметр кабеля — около 5 мм,

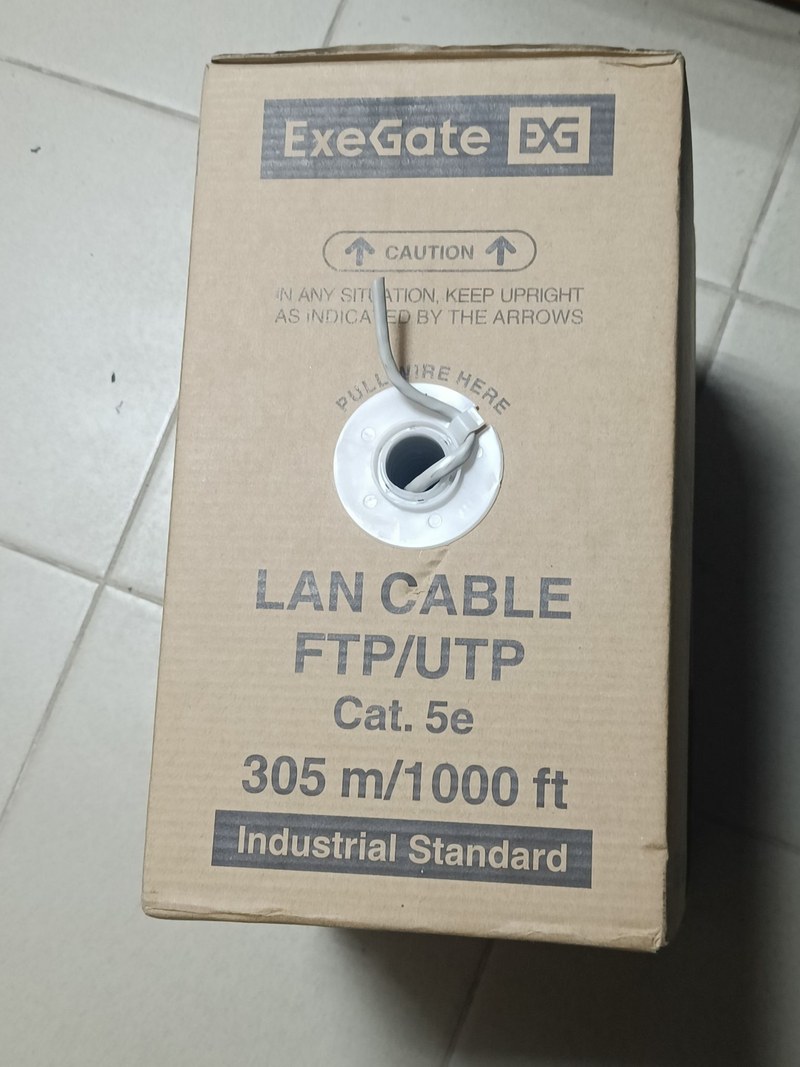

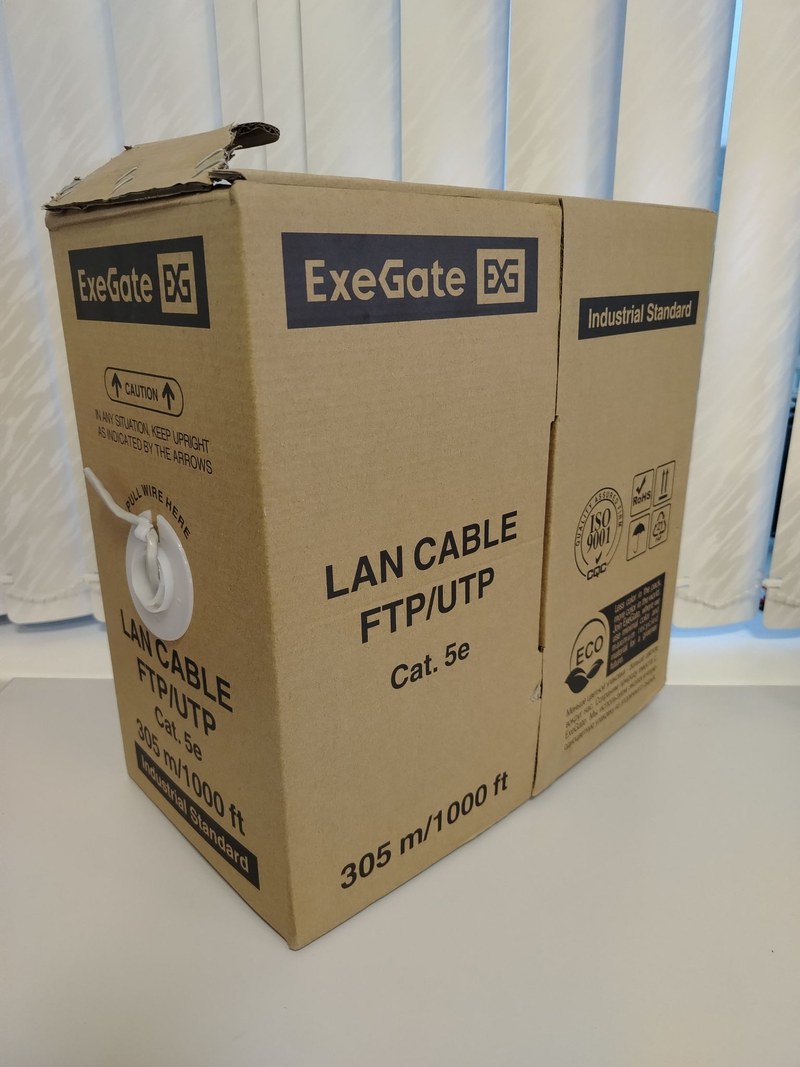

• длина в бухте — 305 м,
• цвет оболочки — серый,

• рабочая температура — от −20 до +70 C.

Маркировка UTP указывает на отсутствие экранирующей оплётки или фольги. Поэтому кабель предназначен для обычной внутренней прокладки в условиях невысокого уровня электромагнитных помех. Бухта длиной 305 м удобна для монтажа нескольких линий и раскроя кабеля под фактические трассы. Приведённые параметры соответствуют описанию модели EX138966RUS и кабеля UTP4-C5e-CU-S26-IN-PVC-GY-305.

Конструкция кабеля

Внутри оболочки находятся четыре пары медных проводников. В каждой паре жилы скручены друг с другом, а шаг скрутки помогает уменьшить взаимные наводки и влияние помех между парами. Каждая жила выполнена из одного проводника, поэтому кабель сохраняет заданную геометрию в стационарной линии, но хуже переносит частые изгибы, чем многопроволочный шнур. Конструктивные элементы модели выполняют следующие функции:

• медные жилы передают электрические сигналы между сетевыми устройствами,
• скрутка пар снижает взаимные наводки и помогает поддерживать параметры передачи,
• изоляция разделяет проводники и предотвращает электрический контакт между ними,
• наружная оболочка из ПВХ защищает внутренние элементы при прокладке внутри помещений.

Кабель поставляется без установленных разъёмов. На концах линии монтируют совместимые коннекторы или выполняют оконцевание на коммутационных панелях и розетках. Однопроволочные жилы рассчитаны прежде всего на стационарную прокладку, а не на частое перемещение и многократное сгибание.

Принцип передачи сигнала

Сетевые данные передаются в виде электрических сигналов по медным жилам. При передаче по витой паре оборудование использует дифференциальный принцип: информация кодируется разностью потенциалов на двух проводниках одной пары. Внешняя помеха воздействует на жилы сходным образом, а приёмное устройство в значительной степени подавляет общую составляющую сигнала. Для гигабитного Ethernet задействуются все четыре пары. В распространённых сетевых соединениях Fast Ethernet используются две пары. Сам кабель не усиливает сигнал и не выполняет обработку данных: качество обмена определяется всей линией, в том числе длиной участка, точностью распиновки и качеством оконцевания.

Монтаж и эксплуатация

EX138966RUS предназначен для внутренней прокладки. ПВХ-оболочка подходит для обычных кабельных трасс в зданиях, однако модель не следует считать кабелем для наружного применения, прямого воздействия осадков или прокладки в земле. Неэкранированная конструкция также ограничивает применение рядом с источниками сильных электромагнитных помех. При монтаже важно соблюдать следующие условия:

• прокладывать кабель без чрезмерного натяжения и резких перегибов,
• не пережимать оболочку крепежом и не допускать повреждения изоляции,
• сохранять скрутку пар как можно ближе к месту подключения,
• использовать оконечные элементы, рассчитанные на однопроволочные жилы и категорию 5e,
• отделять сетевую трассу от силовых кабелей и мощных источников помех,
• проверять распиновку и целостность линии после оконцевания.

Рабочий температурный диапазон составляет от −20 до +70 C, но это не означает, что кабель подходит для любых условий внутри этого интервала: при выборе трассы учитываются также температура окружающей среды, способ прокладки и требования проекта. Для протяжённых соединений необходимо проверять допустимую длину канала с учётом патч-кордов и соединительных участков.

Практическое применение

Кабель используют для стационарных сетевых линий в офисных и производственных зданиях. Он может соединять коммутационную панель с информационной розеткой, подключать рабочие места к локальной сети, связывать сетевые коммутаторы с контроллерами или оборудованием автоматизации, если параметры сети соответствуют категории кабеля. Медные проводники и четыре пары обеспечивают основу для гигабитного соединения при корректном монтаже всей линии. Серый цвет облегчает визуальное различение трасс, а бухта позволяет отмерять отрезки нужной длины без предварительно установленной коннекторной оснастки.

Таким образом, ExeGate EX138966RUS — внутренний кабель UTP категории 5e с четырьмя однопроволочными медными парами и ПВХ-оболочкой. Бухта на 305 м предназначена для прокладки стационарных линий локальных сетей, в том числе для передачи данных на скорости до 1 Гбит/с при соблюдении требований к монтажу. Отсутствие экрана и назначение для помещений определяют условия, в которых модель применяют наиболее рационально. Компания «Олниса» поставляет промышленное оборудование предприятиям на территории России и стран СНГ. В ассортимент поставок могут входить компоненты для оснащения производственных и инженерных систем. «Олниса» работает как поставщик промышленного оборудования.
