Источник бесперебойного питания ExeGate 3000 ВА 2400 Вт: функциональные возможности и сферы применения
Источник бесперебойного питания ExeGate мощностью 3000 ВА и 2400 Вт предназначен для поддержания электропитания подключённого оборудования при перебоях в сети и для снижения воздействия колебаний напряжения. Такие ИБП применяются в серверных, диспетчерских, телекоммуникационных узлах и автоматизированных системах, где кратковременное отключение питания может привести к потере данных или остановке оборудования.
Основные параметры
ИБП служит промежуточным звеном между электросетью и нагрузкой. В штатном режиме он передаёт питание потребителям и корректирует напряжение с помощью встроенного стабилизатора. При исчезновении сети устройство переключается на аккумуляторы, позволяя нагрузке продолжить работу в течение ограниченного времени. Для модели SinePower UHB-3000 заявлены следующие параметры:
- Полная выходная мощность — 3000 ВА, активная — 2400 Вт;
- коэффициент мощности по соотношению активной и полной мощности — 0,8, что определяет допустимую нагрузку с учётом её потребления в ваттах и вольт-амперах;
- форма напряжения при работе от аккумуляторов — чистая синусоида;
- время переключения на батареи — 2–6 мс, но не более 10 мс;
- время автономной работы — около 6,7 минуты при нагрузке 50 %, 3,3 минуты при 70 % и 2 минуты при полной нагрузке;
- КПД в режиме переменного тока — более 95 %.
Значение 2400 Вт показывает максимальную активную мощность подключённых потребителей, а 3000 ВА учитывает также реактивную составляющую нагрузки. При расчёте необходимо соблюдать оба ограничения. Электродвигатели, компрессоры и другие устройства с высокими пусковыми токами могут кратковременно потреблять больше номинального значения, поэтому их нельзя оценивать только по мощности в установившемся режиме.
Конструкция и функциональные узлы

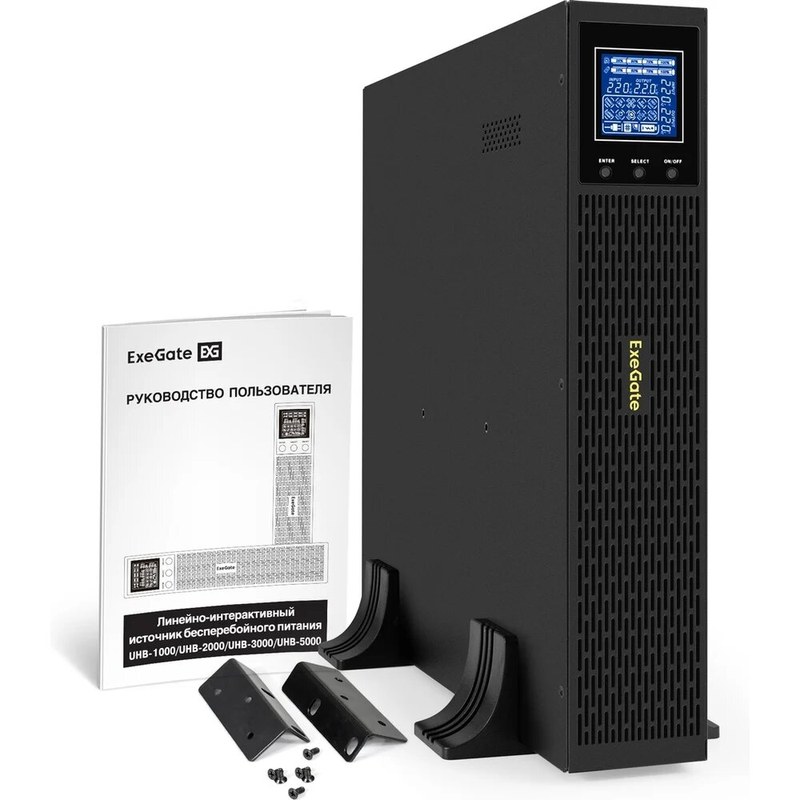

Компоновка UHB-3000 рассчитана на установку в серверную стойку или на вертикальную установку. Корпус изготовлен из стали; высота для монтажа в стойку составляет 2U. На передней панели размещён ЖК-дисплей, показывающий основные рабочие параметры и состояние питания. Основные узлы и элементы устройства включают:
- блок зарядки, восстанавливающий заряд батарей при наличии внешнего питания,
- четыре герметичные необслуживаемые свинцово-кислотные батареи ExeGate HR 12-9 с напряжением 12 В и ёмкостью 9 А·ч каждая,
- входной разъём IEC 320 C20 и выходные разъёмы — одна розетка Schuko и четыре IEC C13,
- USB-интерфейс для обмена данными с компьютером, а также защиту телефонной и Ethernet-линий.
Наличие нескольких типов выходных разъёмов упрощает подключение серверного и сетевого оборудования. Перед включением следует проверить, какие именно выходы данной конфигурации питаются от батарей: расположение и назначение розеток зависят от исполнения ИБП.
Принципы и режимы работы
В линейно-интерактивном режиме устройство контролирует входное напряжение и корректирует его с помощью AVR. При значениях ниже 198 В напряжение повышается, при значениях выше 242 В — понижается. В пределах 198–242 В коррекция не требуется. Если сетевое питание выходит за допустимые границы или пропадает, ИБП переключает нагрузку на аккумуляторный источник; при работе от батарей инвертор формирует синусоидальное напряжение. Для работы предусмотрены следующие функциональные возможности:
- питание нагрузки от сети с автоматической коррекцией напряжения,
- переход на аккумуляторы при нарушении входного электропитания,
- заряд батарей при восстановлении сетевого напряжения,
- сигнализация о состоянии и аварийных режимах,
- подключение к компьютеру через USB для контроля состояния системы.
Автономность зависит от фактической нагрузки и состояния батарей. Приведённые значения времени работы являются ориентировочными для указанной модели. ИБП не заменяет генератор и рассчитан прежде всего на кратковременное резервирование: этого интервала может хватить для сохранения данных, корректного завершения работы серверов или ожидания восстановления сети.
Монтаж и эксплуатация
При монтаже устройство устанавливают в стойку 19 дюймов на высоту 2U либо размещают вертикально с комплектными опорами. Важно обеспечить свободный доступ воздуха к вентиляционным отверстиям и не перекрывать их соседним оборудованием. Корпус имеет класс защиты IP20, поэтому ИБП предназначен для закрытых помещений без прямого воздействия воды и пыли. Рабочая температура составляет от 0 до 40 C, допустимая относительная влажность — от 0 до 90 % без конденсации. Для подключения используется однофазная сеть. Перед включением нагрузку следует распределить так, чтобы суммарное потребление не превышало 2400 Вт и 3000 ВА. Нагрузку с электродвигателями необходимо проверять отдельно с учётом пускового тока. Аккумуляторные батареи относятся к расходным элементам: их фактическая ёмкость постепенно снижается в ходе эксплуатации и хранения. Для сохранения автономности следует учитывать их состояние и заменять батареи при заметном сокращении времени резервного питания. Работы внутри корпуса и с аккумуляторным блоком проводят при отключённом устройстве, соблюдая требования электробезопасности.
Таким образом, ExeGate SinePower UHB-3000 — линейно-интерактивный ИБП с выходной мощностью 3000 ВА и 2400 Вт, AVR, чистой синусоидой при работе от батарей и возможностью монтажа в стойку 19 дюймов. Он обеспечивает кратковременное резервное питание и стабилизацию напряжения для вычислительной, сетевой и управляющей инфраструктуры. Практическая продолжительность автономной работы определяется нагрузкой и состоянием аккумуляторов. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства для электропитания и автоматизации производственных и инфраструктурных объектов. «Олниса» выступает поставщиком промышленного оборудования для предприятий и организаций.
