Трехходовой клапан ESBE VRG130: функциональные возможности и области применения
ESBE VRG130 — серия компактных трёхходовых поворотных клапанов для водяных систем отопления и охлаждения. Клапан смешивает два потока в один или распределяет общий поток по двум направлениям. Такое переключение позволяет регулировать температуру теплоносителя в контуре или менять направление его движения в зависимости от схемы установки. VRG130 работает совместно с ручной рукояткой или электроприводом. В системах автоматического управления привод поворачивает шток по сигналу контроллера, поддерживая заданную температуру или режим циркуляции. Конкретные размеры и пропускная способность зависят от исполнения клапана.
Технические характеристики
Серию применяют там, где требуется управлять соотношением потоков без установки нескольких отдельных запорных устройств. В режиме смешения клапан объединяет горячий и обратный потоки. В режиме распределения он направляет поток в одну из двух ветвей. Основные параметры серии VRG130:
- Номинальный диаметр — от DN 15 до DN 50 в зависимости от исполнения,
- пропускная способность Kvs — от 0,4 до 40 м3/ч в зависимости от типоразмера,
- допустимая доля гликоля в теплоносителе — до 50%,
- угол поворота штока — 90,
- присоединение — внутренняя резьба,
- основной материал корпуса — латунь.
Показатель Kvs характеризует расход воды через полностью открытый клапан при перепаде давления 1 бар. При выборе исполнения его сопоставляют с расчётным расходом и потерями давления в контуре: слишком малый клапан ограничит поток, а чрезмерно большой может ухудшить точность регулирования. Указанные диапазоны относятся к серии; параметры конкретного изделия определяются его типоразмером.
Конструкция

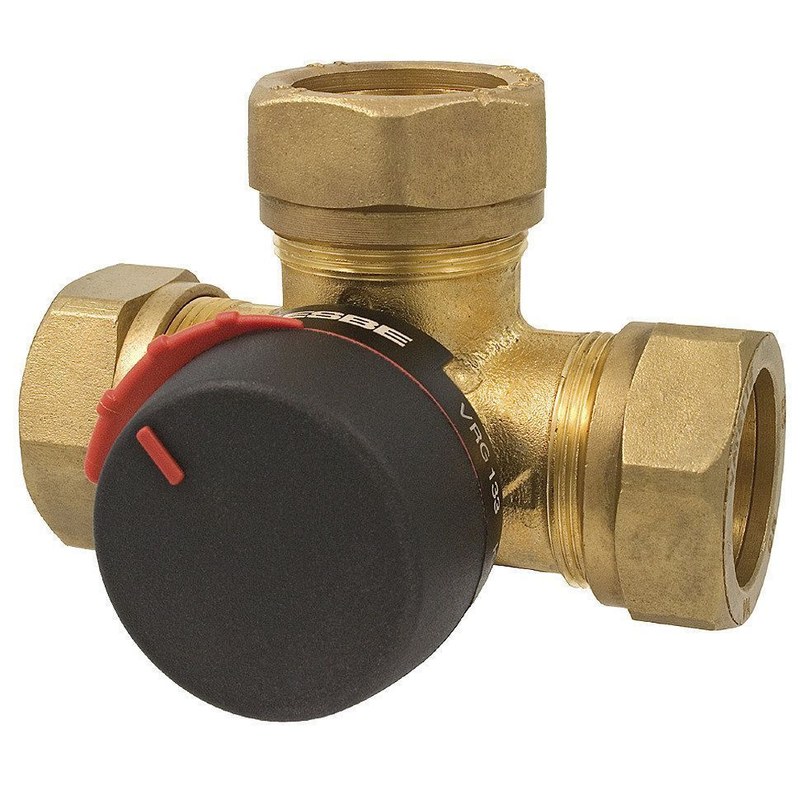

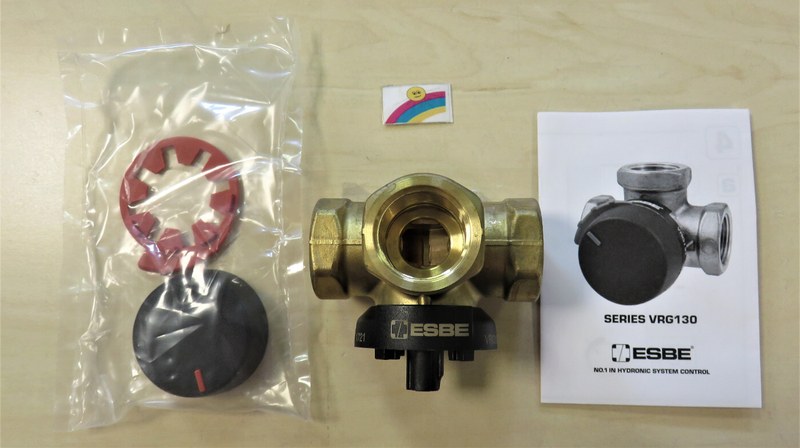

Корпус VRG130 имеет три присоединительных патрубка. Внутри расположен поворотный регулирующий элемент, положение которого изменяет проходное сечение между портами. Шток передаёт усилие от рукоятки или электропривода на этот элемент. Функциональные части клапана включают:
- латунный корпус с тремя патрубками,
- поворотный затвор, распределяющий поток между каналами,
- шток для передачи вращательного движения,
- уплотнительные элементы, ограничивающие утечку теплоносителя,
- рукоятку или площадку для монтажа совместимого привода.
Конфигурация портов определяет схему работы. При смешении два входящих потока соединяются и выходят через общий патрубок. При распределении поток поступает через общий патрубок и направляется в одну из двух ветвей. Поэтому перед монтажом сопоставляют маркировку портов на корпусе со схемой трубопровода.
Принцип работы и управление
Изменение положения затвора плавно меняет площадь прохода между патрубками. В промежуточных положениях клапан задаёт соотношение потоков, а при повороте на полный рабочий угол направляет основной поток по предусмотренному каналу. Вручную положение изменяют рукояткой, ориентируясь на шкалу и конфигурацию системы. При автоматическом управлении электропривод поворачивает шток по команде регулятора. Например, в отопительном контуре контроллер может изменять долю горячей воды в смеси, чтобы поддерживать заданную температуру подачи. Для управления используют совместимые приводы ESBE, включая модели серии ARA600. Возможность установки конкретного привода зависит от его исполнения и комплекта адаптации. Электропривод должен быть настроен так, чтобы его направление движения соответствовало выбранной схеме смешения или распределения.
Монтаж и эксплуатация
Надёжная работа клапана зависит от соответствия типоразмера гидравлическим параметрам контура и правильного подключения портов. Клапан устанавливают в трубопровод с внутренней резьбой, соблюдая направление потоков, обозначенное в монтажной схеме. При установке учитывают следующие условия:
- резьбовые соединения уплотняют способом, совместимым с материалом и условиями системы,
- порты подключают по схеме смешения или распределения, предусмотренной проектом,
- к корпусу не прикладывают усилия, способные вызвать деформацию патрубков,
- после запуска проверяют герметичность соединений и свободный ход штока.
Рабочее давление, перепад давления и температура не должны превышать значений, установленных для конкретного исполнения. Если теплоноситель содержит гликоль, его концентрацию ограничивают указанным для серии пределом. Для сохранения регулирующей способности клапана важно также исключить попадание твёрдых частиц, способных повредить подвижные элементы или уплотнения.
Таким образом, ESBE VRG130 — трёхходовой клапан для управления потоками теплоносителя в системах отопления и охлаждения. Он поддерживает смешение и распределение среды, работает вручную или с совместимым электроприводом, а доступные типоразмеры позволяют применять серию в контурах с различными расходами. Для корректной работы важны соответствие пропускной способности расчётному режиму и подключение патрубков по схеме системы.
