Электропневматический преобразователь Fairchild TD7800-421: точность управления и надежность промышленных систем

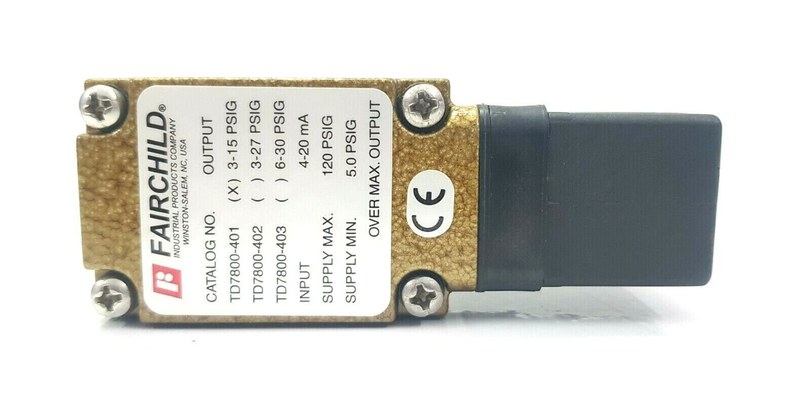

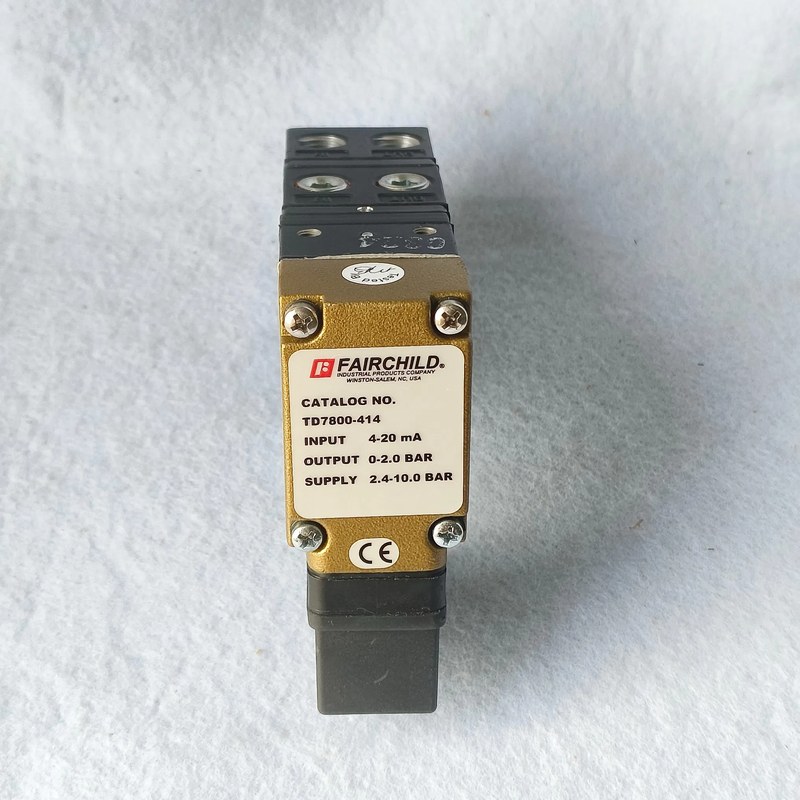

Fairchild TD7800-421 — компактный электропневматический преобразователь серии T7800. Он принимает аналоговый сигнал постоянного тока 4–20 мА и преобразует его в пропорциональное давление сжатого воздуха в диапазоне 20–100 кПа. Такое преобразование позволяет передавать команды электронного контроллера пневматическим исполнительным механизмам, например позиционеру регулирующего клапана.
Технические характеристики
Преобразователь формирует выходное давление в соответствии с входным током. В типовом режиме нижнему значению сигнала соответствует давление 20 кПа, а верхнему — 100 кПа. Промежуточные значения изменяются пропорционально, поэтому контроллер может плавно управлять положением клапана или другого пневматического устройства. Основные параметры Fairchild TD7800-421:
- Входной сигнал — 4–20 мА постоянного тока,
- Выходное давление — 20–100 кПа, или 0,2–1,0 бар,
- Давление питания — 150–800 кПа; оно должно превышать максимальное выходное давление не менее чем на 35 кПа,
- Погрешность — до ±0,25 % полной шкалы; типовое значение составляет ±0,15 %,
- Гистерезис и повторяемость — около 0,1 % полной шкалы для каждого параметра,
- Полоса частотной характеристики — до 5 Гц по уровню −3 дБ,
- Пропускная способность выходного потока — до 11 SCFM, или около 18,7 м3/ч,
- Электрическое подключение — разъём DIN 43650,
- Пневматические присоединения — резьбовые порты 1/4 NPT,
- Рабочая температура — ориентировочно от −40 до +71 C.
Значение точности ±0,25 % относится к полной шкале выходного давления. Для диапазона 20–100 кПа это соответствует отклонению порядка 0,2 кПа. Фактические показатели системы также зависят от качества воздуха, стабильности входного сигнала и параметров подключённого исполнительного устройства.
Конструкция и принцип работы
В корпусе размещены электрический преобразующий узел, пьезокерамический привод и пневматическое реле. Первый формирует управляющее воздействие по току 4–20 мА, а пневматические элементы преобразуют его в давление на выходе. Корпус выполнен из алюминия с защитной обработкой; внутренние уплотнения и элементы механизма обеспечивают разделение и передачу управляющего давления. Рабочий процесс проходит следующим образом:
- Контроллер подаёт на вход прибора токовый сигнал от 4 до 20 мА,
- Пьезокерамический элемент перемещает заслонку относительно сопла,
- Изменение давления в управляющей камере воздействует на диафрагму пневматического реле,
- Реле изменяет давление на выходе, используя сжатый воздух от питающей линии,
- Обратная связь по выходному давлению корректирует положение механизма и помогает удерживать заданное значение.
Такое построение позволяет преобразователю регулировать выходное давление без прямого механического соединения с контроллером. Наличие внутренней обратной связи уменьшает влияние колебаний питания и помогает сохранять пропорциональность между током и давлением.
Подключение и эксплуатация
Для устойчивой работы прибор устанавливают на панели, стене или предусмотренном монтажном основании. При монтаже оставляют доступ к электрическому разъёму, пневматическим портам и регулировочным элементам. Входную линию сжатого воздуха и выход к исполнительному устройству подключают согласно маркировке корпуса; перепутывание портов нарушает работу преобразователя. При подключении учитывают следующие требования:
- На вход подают сигнал 4–20 мА с соблюдением полярности,
- В качестве питания используют чистый, сухой сжатый воздух с давлением в установленном диапазоне,
- Питающее давление поддерживают выше максимального выходного минимум на 35 кПа,
- Пневматические линии прокладывают без перегибов и утечек,
- Перед вводом в эксплуатацию проверяют герметичность соединений и соответствие выходного давления входному сигналу.
Пыль, влага и масло в воздухе могут загрязнять сопло и ограничивать подвижность пневматического механизма. Поэтому состояние линии питания и фильтрации воздуха влияет на стабильность показаний и срок службы прибора. При проверке нуля и диапазона используют подходящие измерительные средства и выполняют настройку после стабилизации давления питания.
TD7800-421 не заменяет регулятор давления питающего воздуха и не предназначен для подачи выходного сигнала непосредственно на любую нагрузку без проверки её расхода. Пропускная способность и динамика системы должны соответствовать требованиям позиционера или другого исполнительного устройства.
Применение в технологических системах
Преобразователь используют в системах, где электронный контроллер должен управлять оборудованием с пневматическим входом. Типовая схема включает датчик технологического параметра, контроллер, Fairchild TD7800-421 и позиционер регулирующего клапана. Контроллер сравнивает измеренное значение с заданием, формирует токовый сигнал, а преобразователь подаёт на позиционер соответствующее давление. Такая схема применяется для регулирования расхода, давления, температуры и уровня в технологических линиях. Преобразователь также может использоваться в установках с пневматическими приводами заслонок и клапанов, если входные требования исполнительного механизма совместимы с диапазоном 20–100 кПа. Компактное исполнение упрощает размещение прибора в шкафах и на локальных монтажных панелях. Разъём DIN 43650 облегчает подключение электрической цепи, а стандартные пневматические порты позволяют включать устройство в распространённые схемы управления.
Таким образом, Fairchild TD7800-421 преобразует сигнал 4–20 мА в управляющее давление 20–100 кПа и обеспечивает связь между электронными системами автоматизации и пневматическими исполнительными механизмами. Компактная конструкция, внутренняя обратная связь и точность до ±0,25 % полной шкалы делают его пригодным для контуров регулирования, где требуется стабильное пропорциональное управление. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят приборы и компоненты для автоматизации, управления и оснащения производственных систем.
